Acoustical 3100 Jobo


Acoustical 3100 met All-Balance arm van Gerard Regterschot
De Acoustical 3100 semi-professionele draaitafel met twee snelheden heeft directe snaaraandrijving. Hierdoor zijn de rumble cijfers erg gunstig. De Jobo versie van dit apparaat heeft drie snelheden en is standaard geleverd met o.m. de "All-Balance" arm met vrij te kiezen toonopnemer.

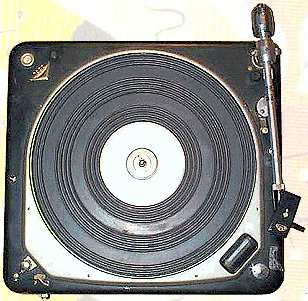

Acoustical 3100 Jobo uitvoering


Op de foto hierboven is een Shure SME 3009 arm op het dek gemonteerd.

Het toestel is voorzien van een ingebouwde stroboscoop met neonlamp, een armlift en een aan/uit schakelaar. De naalddruk is in te stellen door een trekveer met klemring over de arm te verschuiven. Latere versies hebben een elektronische fijnregeling met een bereik van plus en min 6%.

De voorganger van dit model is de Acoustical 2800 uit 1962.

De Acoustical Handel Mij. N.V. is begin jaren '50 opgericht door A.F. Don.

De All-Balance arm is een middenklasse arm, het Acoustical loopwerk zelf en de Shure arm behoren echter tot de topklasse.

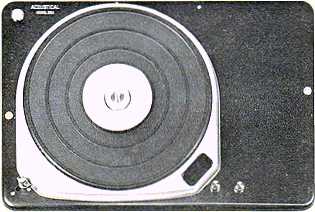

Acoustical 3100SG Studio platenspeler voor toonarm tot 30 cm, 1968

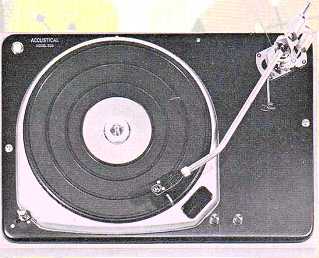

Idem met Shure SME 3012 arm

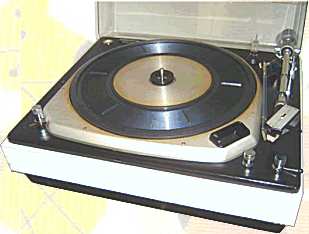

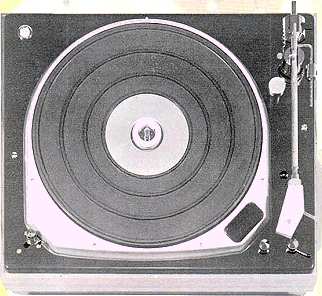

Acoustical 3100AB met Lenco arm

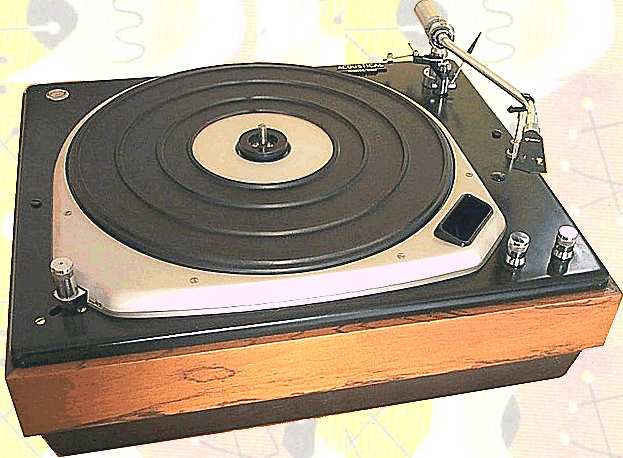

Acoustical 3100 met All-Balance arm
foto P. van Burg

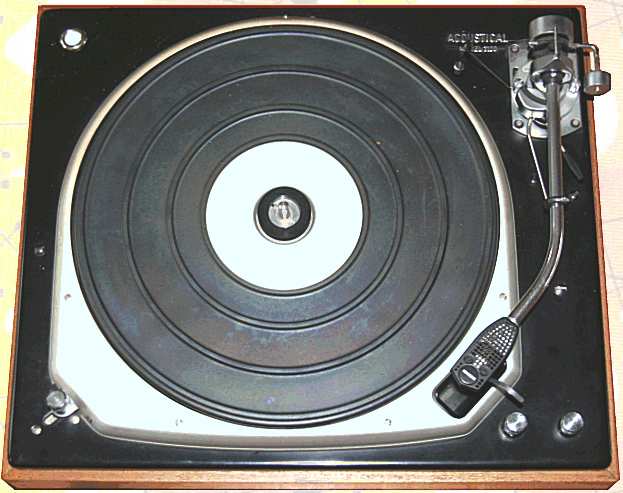

De Acoustical 3100 met Grace 840F arm van Max Ramali


In 1972 werd de 3100 serie nog verkocht, wel tegen aanzienlijk hogere bedragen als in 1964

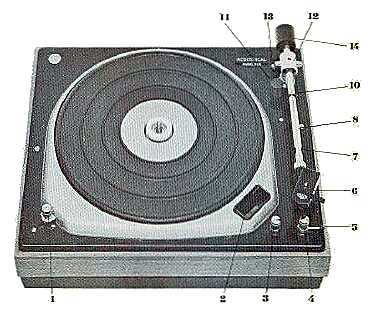

  1. Toerenschakelaar
  2. Stroboscoop
  3. Fijnregelknop
  4. Aan/uit schakelaar
  5. Bediening pick-up lift
  6. Toonkop
  7. Armsteun
  8. All Balance toonarm
  9. Toon-armgeleider
  10. Naalddruk-instelling
  11. Pick-up lift
  12. Anti-skating inrichting
  13. Instelgewicht - anti-skating
  14. Balansgewicht - toonarm


Shure SME 3009R, 3010R en 3012R

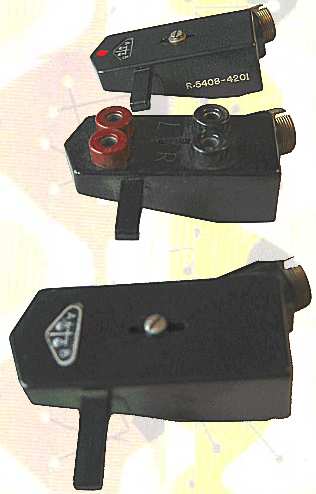

Acoustical headshells, foto Eng Bo Kho

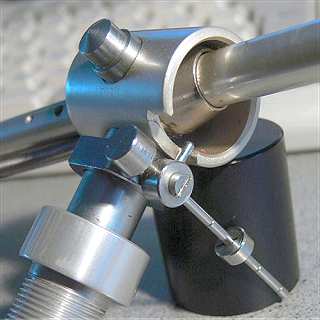

<- Anti-skating detail Acoustical All-Balance arm, foto Jan van der Molen

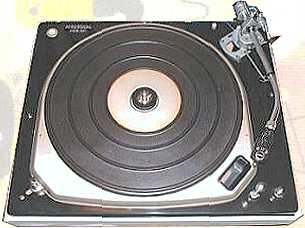

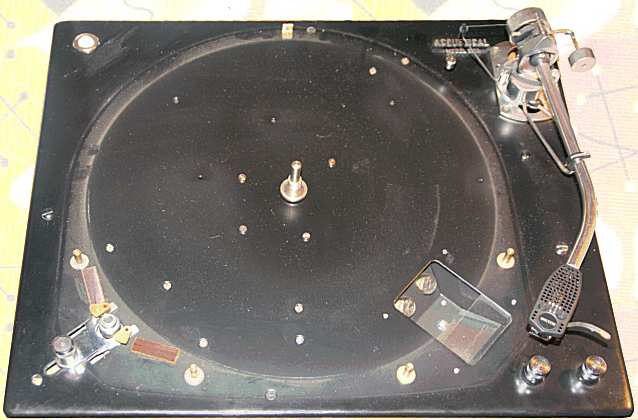

Acoustical 3100 met Shure SME 3009 arm

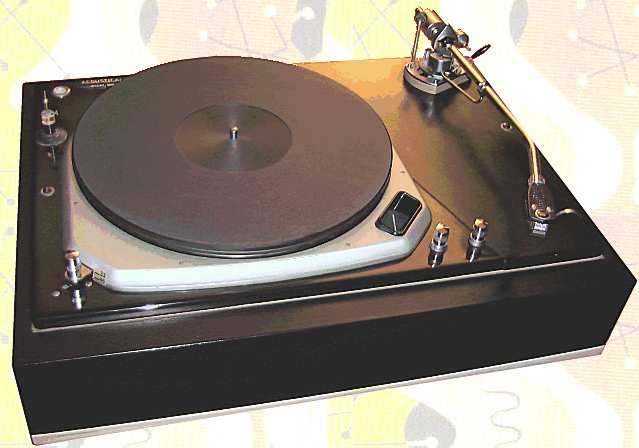

Acoustical 3100 (1968) met Shure SME 3009 arm van van Max Ramali


De Acoustical 3100 van Heribert Boerger heeft een Shure SME3012 arm met een V15III element

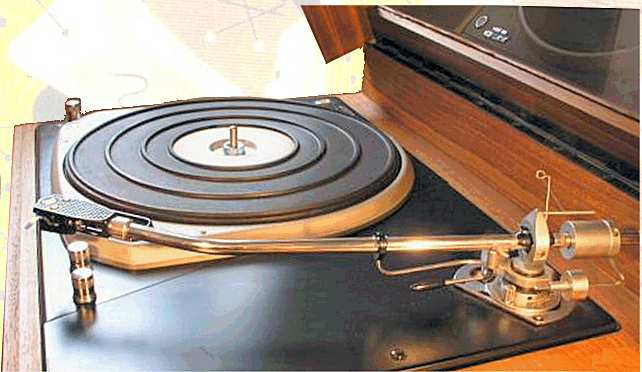

Acoustical 3100SG, foto Analoque

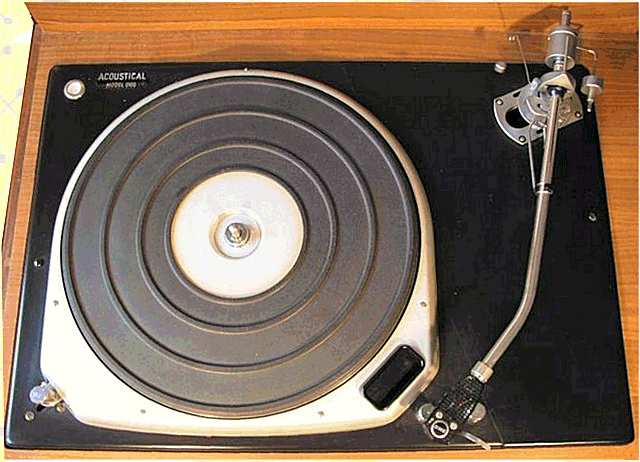

Acoustical 3100SG, foto Analoque

SPECIFICATIES EN GEGEVENS
Merknaam

Acoustical
Acoustical Handel Mij. N.V., 's-Graveland
Land van herkomst Nederland
Eigennaam
Type 3100
Serienummer
Bouwjaar 1964
Toepassing grammofoon
Draaisnelheid 33 en 45 t/min, "Jobo" versie ook 78 t/min
Plaatdiameter max. 31 cm
Arm
"All-Balance" aluminium buisarm
naalddruk instelbaar 0-4 gram
ook geleverd met Shure SME 3009 arm
Element Shure V15 i.c.m. SME 3009 arm
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 220 Volt, AC 50 Hz
Luidspreker geen
Chassis
2-snelheden verzwaard chassis
6-polige Papst synchroonmotor 950 t/min
jengel 0,05% (DIN 45507)
snaaraandrijving
rumble < -52 dB
flutter < -60 dB
30 cm draaitafel
ingebouwde stroboscoop met neon lamp
Behuizing
geen, inbouwdek
verschillende soorten consoles leverbaar
Afmetingen bxhxd 35x35x15 cm
Gewicht  kg
Verkoopprijs DM335 (D)
teak console DM 55 (D)
noten console plus plexiglazen kap DM 148 (D)
Geschatte waarde €
Productieperiode 1964-1969
Seriegrootte 1000 tot 2000, inclusief model 2800
Bijzonderheden
semi-professioneel verzwaard dek
ingebouwde stroboscoop

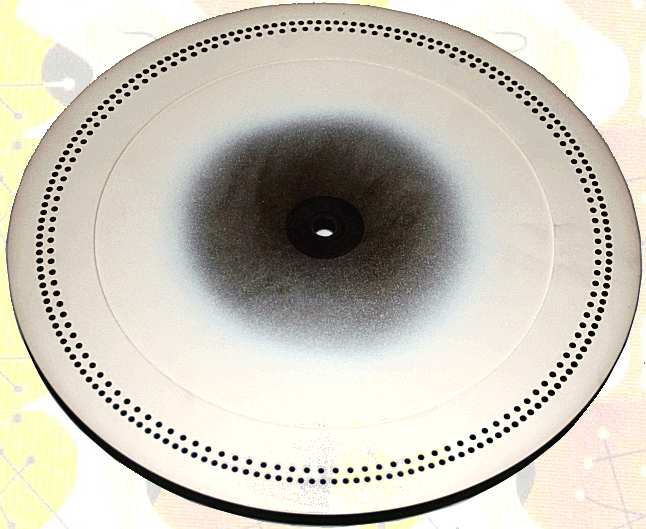

Acoustical draaitafel met stroboscoop 33 en 45 t/min


De Papst "Aussenlaufer" aandrijfmotor


Het montagebordje voor de fijnregeling
