Acoustical 481V PU versterker

In de jaren '60 kwamen er stereo radio's en transistor versterkers op de markt met een z.g. laag-ohmige ingang. Dit soort ingang is minder geschikt voor de Ronette elementen van de Triotrack grammofoons.

Omdat de lage tonen verloren gaan wanneer een kristal opnemer wordt aangesloten op een dergelijke versterker, ontwikkelde  Acoustical een speciale aanpassingsversterker type 481V, die dit probleempje uit de wereld helpt.

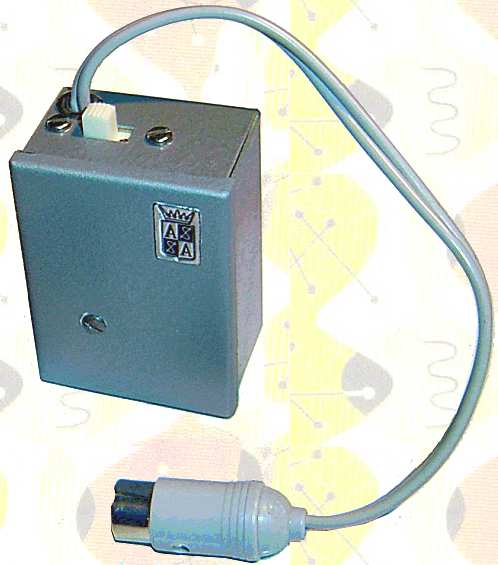

Op het metalen doosje waar de versterker plus de batterijvoeding in zit bevindt zich een Aan-uit schakelaar en een 5-polig DIN chassis deel. Hierop wordt de grammofoon aangesloten. Het aansluitsnoertje van de 481V heeft een 5-polige DIN plug en wordt aangesloten op de ingang van de versterker.

Grappig detail is dat het Acoustical logo op de versterker in spiegelbeeld is afgedrukt.

De Acoustical Handel Mij. N.V. is begin jaren '50 opgericht door A.F. Don.

Deze versterker is eigendom van Max Ramali.

SPECIFICATIES EN GEGEVENS

Merknaam

Acoustical
Acoustical Handel Mij. N.V., 's-Graveland

Land van herkomst Nederland
Eigennaam Aanpassingsversterker
Type 481V
Serienummer
Bouwjaar jaren '60
Toepassing PU versterker
Aantal transistors 2
Type transistors
Voedingsspanning
22,5 Volt DC, 25 mWatt
batterij Berec B122
Chassis
pertinax printplaat
ingangsweerstand 1 Mohm
versterking 1 maal
Frontplaat metaal
Behuizing metaal
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs
Geschatte waarde
Productieperiode jaren '60
Seriegrootte onbekend
Bijzonderheden

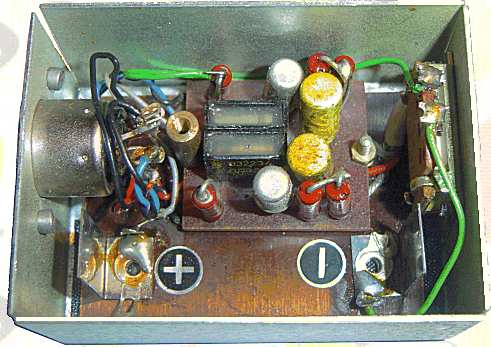

Op de printplaat zijn twee identieke emittervolger schakelingen aangebracht. Tussen de metalen veren dient een 22,5 Volts flash batterijtje te worden ingeklemd
