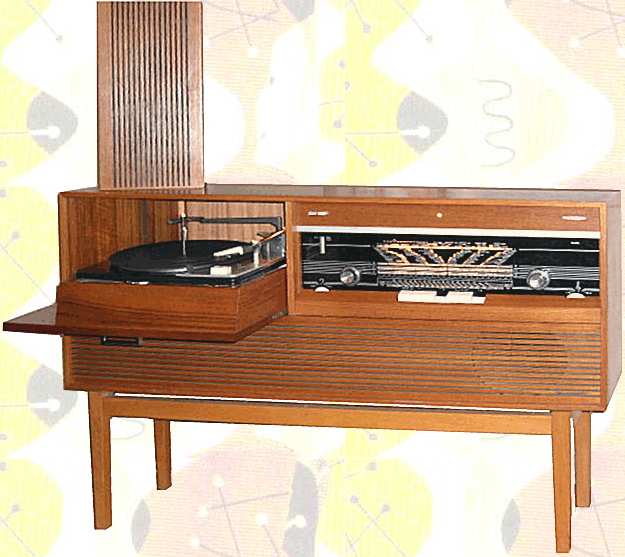

De Conserton grammofoon-combinatie type VG566 uit 1965 bestaat uit een houten meubel met daarin een AM/FM afstemmer met 5 golfbereiken, een stereo versterker, een ingebouwde luidsprekerbox plus een losse box en een 4-snelheden platenwisselaar. De platenspeler wordt aan de voorzijde afgesloten door een klep.

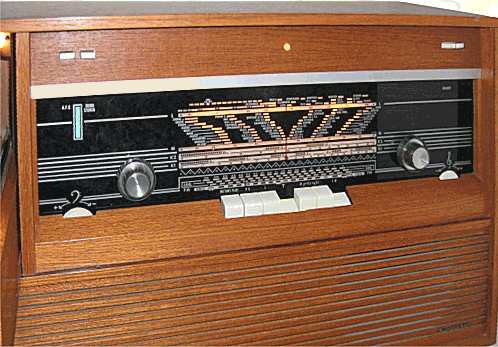

De 7 druktoetsen zijn voor INSTANT PLAY, PU, LG, MG, KG1, KG2 en FM. De ronde knoppen zijn voor volume en afstemming. De twee kleine draaiknopjes links en rechts en boven de schaal zijn voor het instellen van de klankkleur.

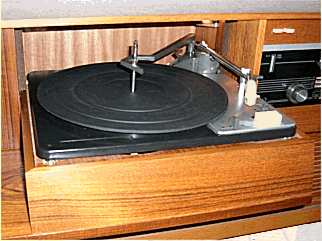

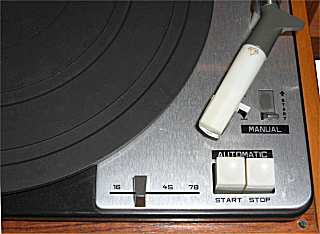

De automatische platenwisselaar wisselt maximaal 6 platen met verschillende diameter door elkaar en kan ook met de hand worden bediend. De snelheid wordt ingesteld met de schuif rechts op het dek. Rechts daarvan zitten 2 druktoetsen voor stoppen en starten/onderbreken, erachter de knop voor de armlift.

Het radiochassis is gemaakt bij Philips Leuven (België).


Concerton Radio


Stern&Stern Radio

Conserton (voor 1957 Concerton) is van oorsprong het merk van de Zweedse fabrikant Stern&Stern. Dit bedrijf is in 1922 opgericht in Stockholm. Vanaf 1924 bouwt AB Stern&Stern daar de Concerton radiotoestellen.

In de jaren '40 jaren worden de radio activiteiten van Stern&Stern overgenomen door Svenska AB Philips. Dit Philips bedrijf is opgericht in 1923 en bouwt begin jaren '40 in Norrköping de grootste radiofabriek van Skandinavië.

Dit meubel is van Arvid Norell

SPECIFICATIES EN GEGEVENS

Merknaam

Conserton
Fabrikant: Svenska AB Philips

Land van herkomst Zweden, chassis made in Belgium
Eigennaam
Type VG566
Serienummer 725664
Bouwjaar 1965
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
metalen buisarm met transportvergrendeling
naalddruk 5 gram
armlift
Element Philips AG3310 met diamant- en saffiernaald
Aantal buizen 9
Type buizen ECC85, ECH81, EF89, EF183, ECC83, ECL86 (2x), EM87, EZ81
4 schaallampjes 8024D/71, 8009D/71 (2x), 7121D/00
Voedingsspanning 110, 155, 220 of 240 Volt, 50 Hz, 100 W
Luidspreker
1 luidsprekerbox ingebouwd en 1 losse box
beide met een ovalen luidspreker uitgerust
Chassis
Philips AG1030, 4-snelheden wisselaar, metaal
wisselt automatisch maximaal 6 platen
Philips radiochassis
uitgangsvermogen 2x 3 watt
Frontplaat glazen schaal
Golfbereik LG, MG 186-580 m, KG1, KG2 en FM
Afstemming AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren, FM via permeabiliteits afstemming

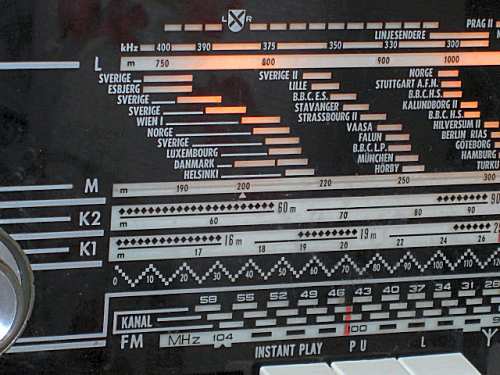

Schalen 5 horizontale schalen
Schakeling meng + 2xmf + det + 6xlf (AM)
hf + meng +2xmf +det +6xlf (FM)
Aantal kringen
Middenfrequentie 452 kHz
Antenne
ferroceptor voor MG ontvangst
aansluitingen voor draadantenne
Behuizing houten kast, teak finish
Afmetingen bxhxd 110x83x27 cm
Gewicht 40 kg
Verkoopprijs SEK 1.785 (S)
Geschatte waarde € 55
Productieperiode 1965-1966
Seriegrootte onbekend
Bijzonderheden
aansluiting voor extra luidsprekers
aansluiting voor bandrecorder


De FM afstemeenheid en m.f. versterker, daarboven de ferroceptor voor LG en MG.

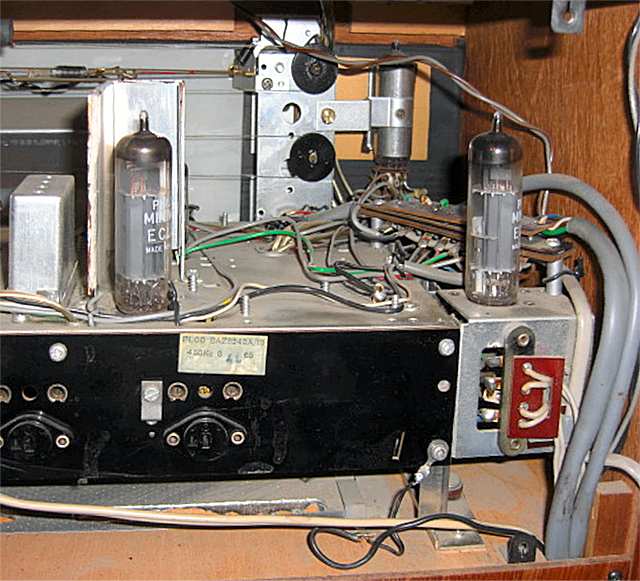

De stereo versterker met 2x ECL86, op de achtergrond het afstemoog


Opbergvak voor snoeren achterop

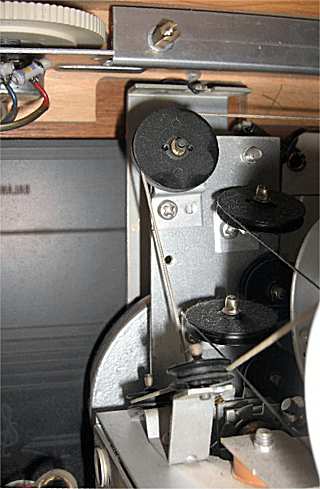

Transportwieltjes voor het afstemkoord ->

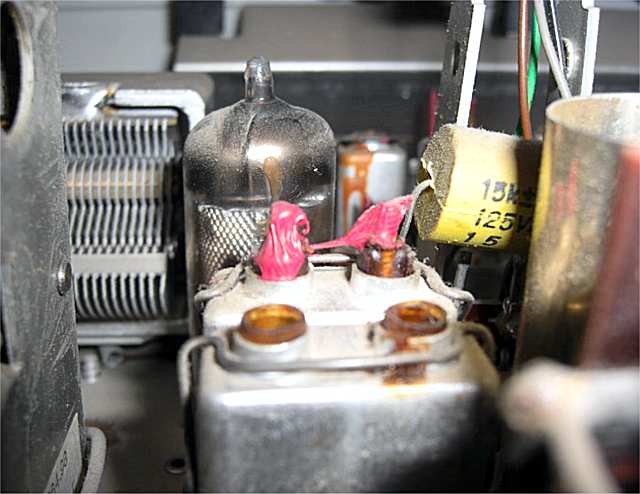

Eerste m.f. versterkertrap

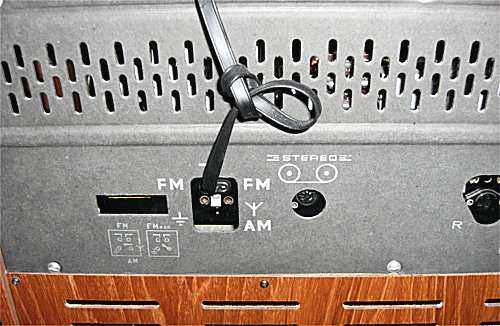

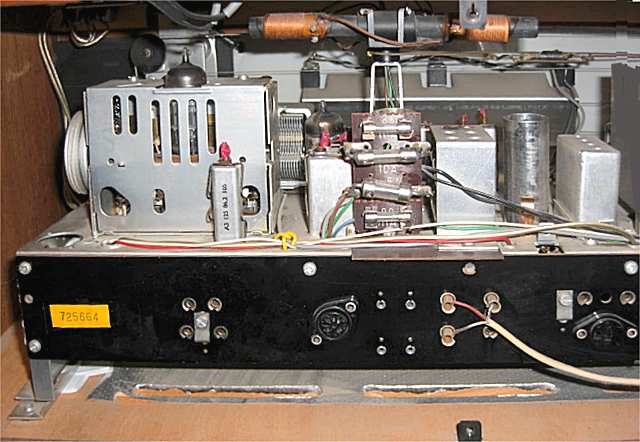

Antenne aansluiting, aansluiting voor bandrecorder en voor de rechter luidspreker

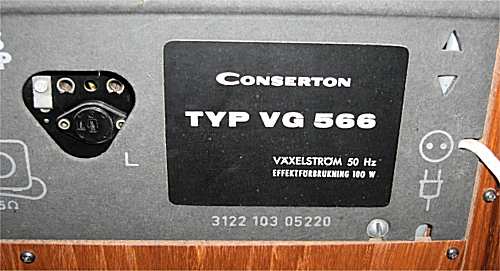

Aansluiting voor de linker luidspreker en typeplaatje

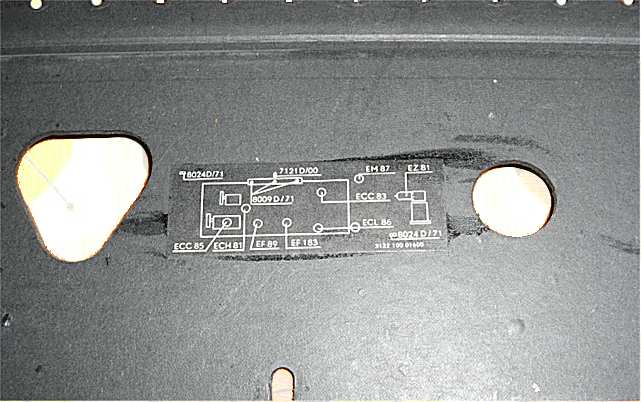

Gedeelte van de achterwand met buizenbezetting

documentatie Philips AG1030
