Erres KY566PS

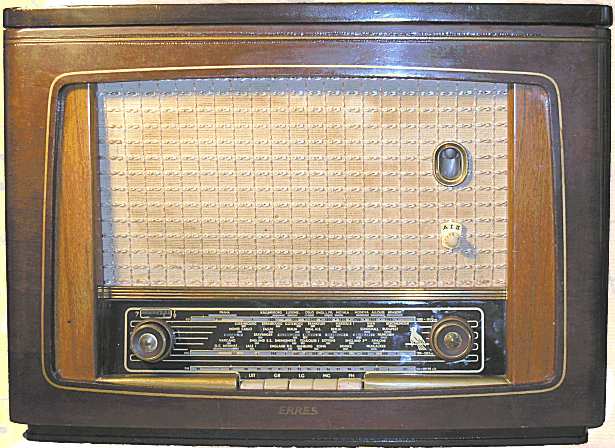

Deze Erres radio-grammofoon uit 1956 bestaat uit een houten kast met daarin een AM/FM afstemmer, mono versterker, luidspreker en een 4-snelheden platenspeler.

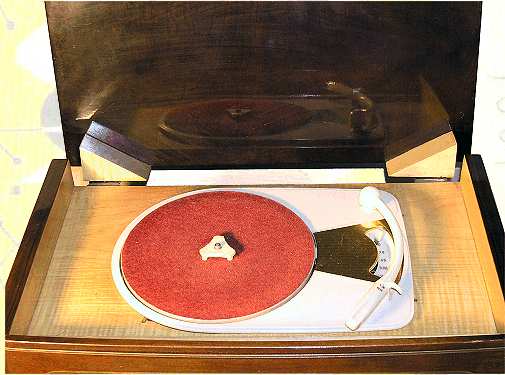

De grammofoon wordt afgesloten met een klep.

De knop links is voor Volume en Toon, rechts voor afstemming. De druktoetsen zijn voor Uit, Gram, LG, MG en FM.




EM80 Magisch oog
Dit toestel is van Hennie Overdijk

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen N.V., Rotterdam
Fabrikant: Van der Heem N.V.
Land van herkomst Nederland
Eigennaam
Type KY566PS
Serienummer
Bouwjaar 1956
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm
Element type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd, hier vervangen door een nieuwer type
Aantal buizen 7
Type buizen ECC85, ECH81, EF89, EABC80, EL84, EM80, EZ80
Voedingsspanning 50 Hz
Luidspreker 1x, ovaal

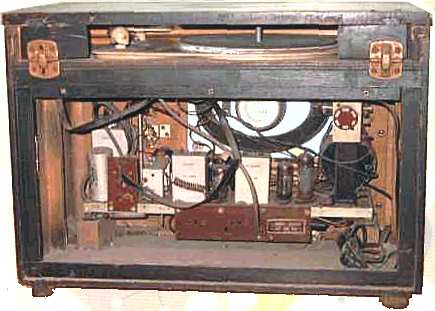

Chassis
Philips AG2012 4-snelheden dek
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
Frontplaat luidsprekerdoek
Golfbereik LG, MG en FM
Afstemming
Schalen 3 horizontale schalen
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne aansluitingen voor AM en FM extern en aarde
Behuizing houten kast met bovenklep
Afmetingen bxhxd xx cm
Gewicht kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1956-1957
Seriegrootte onbekend
Bijzonderheden
