Ferguson 3344

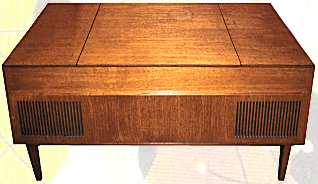

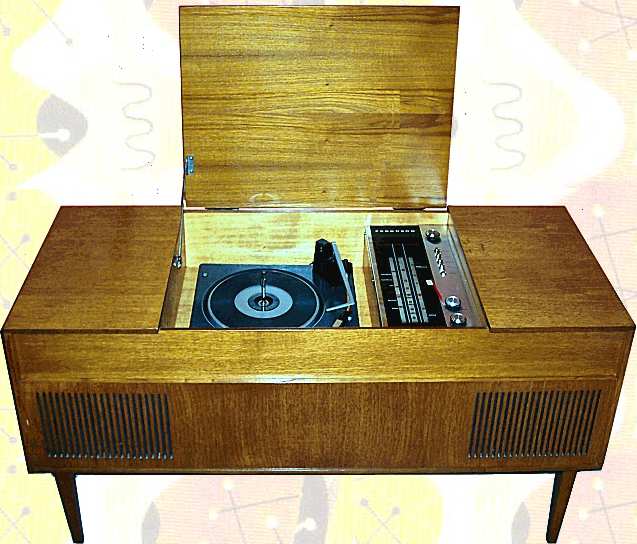

De Ferguson radiogrammofoon type 3344 uit 1967 is een houten meubel met daarin een AM/FM radio, stereo versterker en een 4-snelheden BSR wisselaar.

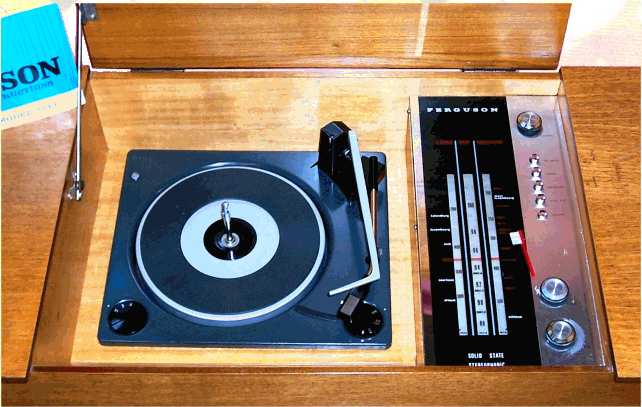

De wisselaar speelt 7, 10 en 12 inch platen door elkaar automatisch af. De knop voor de snelheid zit links, die voor manual/auto rechts onder de arm.

Ferguson is oorspronkelijk de Britse tak van het Amerikaanse bedrijf Ferguson Radio Inc. In 1936 wordt Ferguson overgenomen door Thorn Electrical Industries, dat op haar beurt later over gaat in Thorn Emi.

De His Master's Voice versie van dit toestel is de HMV 2332. Marconiphone voerde hetzelfde meubel onder het typenummer 4320 en Ultra noemde het de 6326.

Dit meubel is van Chris Jones

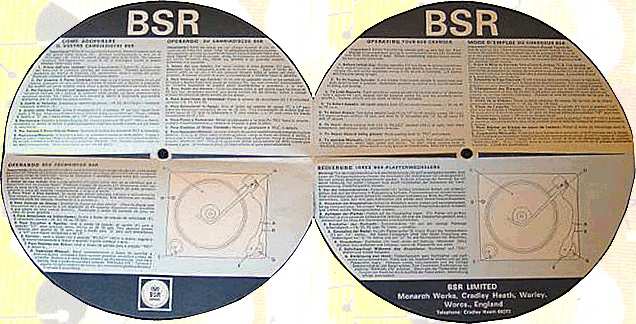

Gebruikershandleiding UA15

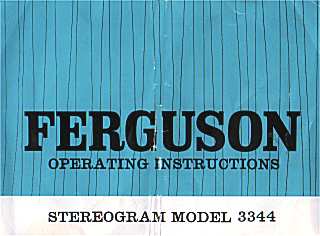

Gebruikershandleiding Ferguson 3344

SPECIFICATIES EN GEGEVENS

Merknaam

Ferguson
fabrikant: Thorn Electrical Industries Ltd.

Land van herkomst Verenigd Koninkrijk
Eigennaam Stereogram
Type 3344
Serienummer
Bouwjaar 1967
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm metalen buisarm
Element stereo kristal element BSR SX1M
Aantal transistors
Type transistors
Voedingsspanning 200-250 volt, 50 Hz
Luidspreker
Chassis
automatische BSR wisselaar type Monarch UA15
speelt 7, 10 en 12 inch platen door elkaar
ook handmatig te bedienen
Frontplaat aluminium - plastic
Golfbereik MG, LG en VHF tot 100 Mc
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 3 liggende verticale schalen
Schakeling meng + 2xmf + det + 2xlf
Aantal kringen
Middenfrequentie  kHz
Antenne
ingebouwde ferrietantenne vor MGen LG
ingebouwde dipool antenne voor VHF
75 ohm ingang voor externe VHF antenne
Behuizing houten kast met bovenklep
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs
Geschatte waarde
Productieperiode 1967-1970
Seriegrootte onbekend
Bijzonderheden aansluiting voor bandrecorder via DIN plug
