Garrard 301

De Garrard Model 301 Transcription Motor is een klassieke draaitafel met cult status uit de jaren '50.


VIEW OF GARRARD WORKS AT SWINDON

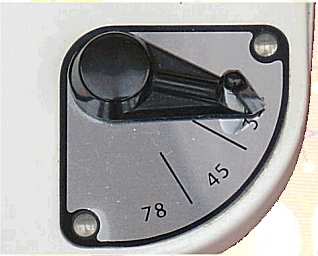

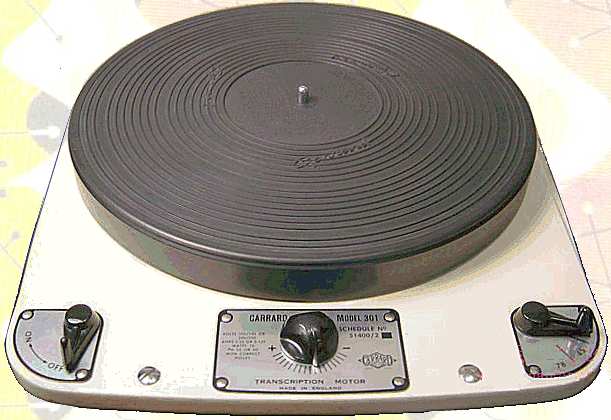

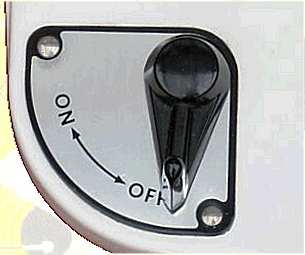

Het toestel werd geleverd zonder arm. Links en rechts zit een handle, in het midden een draaiknop: Aan/uit, Fijnregeling en Snelheid.

Deze draaitafel dient te worden gemonteerd op een stevige, liefst massieve plint, zodat de trillingen van de motor en aandrijving voldoende worden onderdrukt.

De zilversmid George Wickes startte in 1722 het bedrijf in Londen dat in 1735 werd omgedoopt tot Garrard. In 1915 werd 'Garrard Engineering and Manufacturing Company' in Willesden, North West London opgericht. Dit bedrijf was een onderdeel van 'Garrard the Crown Jewellers', en maakte precisie onderdelen voor Defensie. Na de eerste wereldoorlog werd de productie van veermotoren opgepakt. Het eerste model heette Number 1. Al snel verhuist de fabriek naar Swindon, Wiltshire. In 1930 komt Garrard uit met een complete grammofoon, in 1932 wordt de eerste platenwisselaar geproduceerd, de RC 1. In 1945 ontstaat 'The Garrard Engineering and Manufacturing Company Ltd'. In 1954 wordt de eerste HiFi draaitafel gepresenteerd, de 301. In 1958 brandt de fabriek af, maar met hulp van de Plessey Company Ltd wordt de productie weer snel hervat.

Over de kwaliteiten van deze draaitafel doen vele geruchten de ronde. Volgens sommigen zou dit apparaat een bepaalde muzikaliteit in zich herbergen. Als opneem element wordt niet zelden gebruik gemaakt van een Ortofon produkt.

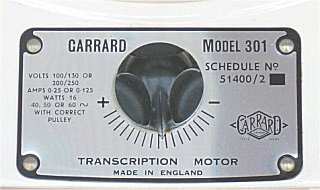

Fijnregeling

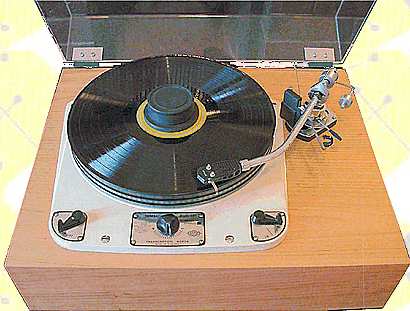

De vetgesmeerde Garrard 301 van Jos Spaan, met Shindo Labs console, en een SME3009 MkII arm, element Benz Micro ACE L........ wat een beest van een tafel

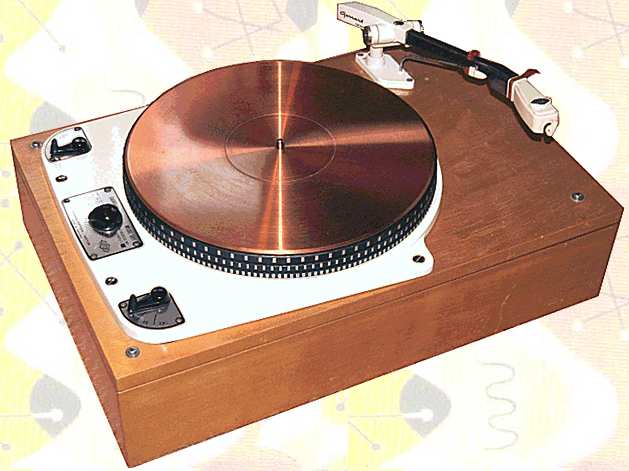

De licht-getweakte Garrard 301 (circa 1964) van Max Ramali heeft een koperen, 2 kg wegende Nagaoka draaitafelmat uit 1981. Dit accessoire draagt bij aan het gewicht van de draaitafel, en geeft deze een aantrekkelijk uiterlijk. Maakt het glimmende koper de klank inderdaad helderder?


Jan van Veen draait een plaatje op een Garrard 301 draaitafel in 1966. Hij presenteerde vanaf 1964 programma's voor onder meer Radio Veronica.

In 2007 verscheen een artikel over de Garrard 301 en 401 in de Hifi Video Test. Al eerder scheef Frans Manni Herinneringen aan de Garrard 301

SPECIFICATIES EN GEGEVENS

Merknaam

The Garrard Engineering and Manufacturing Compagny Ltd., Swindon, England
Import: Tempofoon British Import Co., Tilburg

Land van herkomst Verenigd Koninkrijk
Eigennaam Transcription Motor
Type 301
Serienummer
Bouwjaar 1954
Toepassing grammofoon
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm geen
Element geen
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 100-130 of 200-250 Volt, 16 Watt, 50 of 60 Hz
Luidspreker geen
Chassis
Garrard 301 draaitafel
aandrijving via tussenwiel
draaiplateau gegoten aluminium, 12 inch, 3.5 kg
gewicht plateau 6 lbs, rubber mat
afgeschermde asynchroonmotor
50 of 60 Hz pulley
wow < 0,2 %
flutter < 0,05 %
fijnregeling +/- 3 %
Behuizing geen, inbouwmodel
Afmetingen bxhxd 35x15x37 cm (dek)
Gewicht 16 lbs (dek)

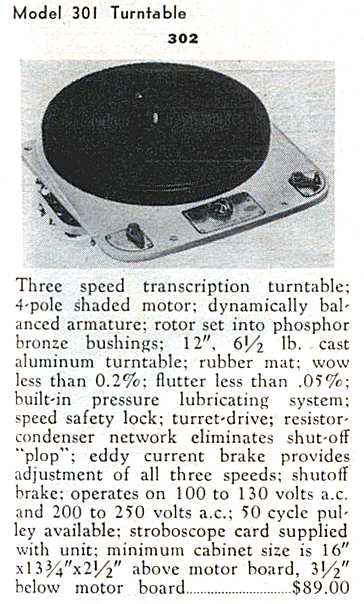

Verkoopprijs Hfl 285, $ 89 (USA)
Hfl 40 extra zwaar voetstuk
Hfl 49 arm type TPA12, excl. element
Geschatte waarde € 450 (allen het dek)
Productieperiode vanaf 1954 tot in de jaren '60
Seriegrootte onbekend
Bijzonderheden cult status


Speciaal Garrard spindel vet in tube

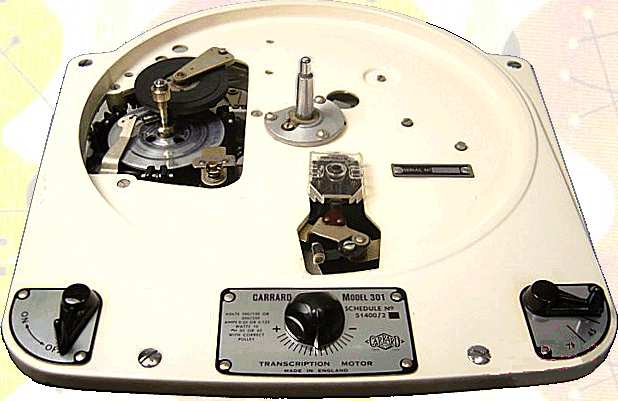

Het Garrard 301 loopwerk zonder draaiplateau

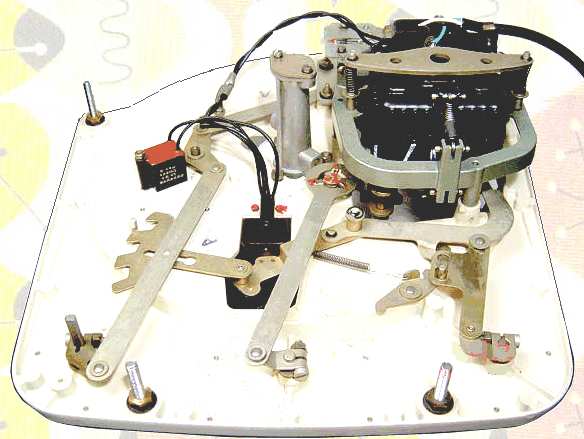

Motor en bediening

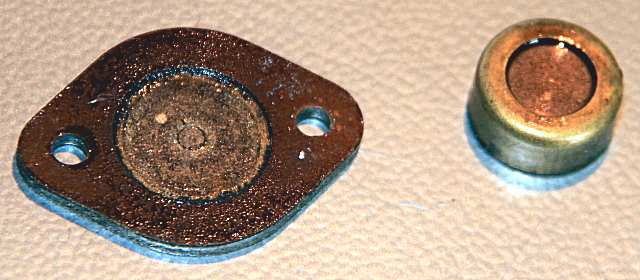

Onderlager van de Garrard 301, de draaitafelspindel rust op een metalen plaatje

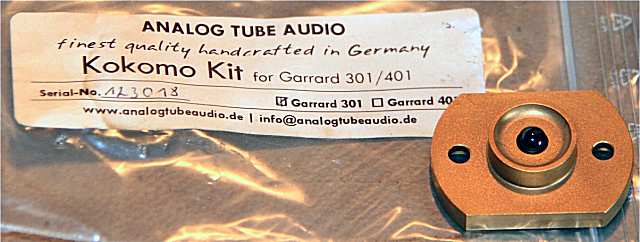

Vervangingslager voor de Garrard 301 zoals dit wordt geleverd door Robert Kraetke. Bij deze "Kokomo Kit MkII" is het metalen plaatje vervangen door een keramische kogel.

De claim hierbij luidt als volgt: "The construction is changed to a hydraulic design, this means that the spindle runs on a oil film and has no mechanical contact to the thrust plate. Itīs more high tech interpretation of the vintage 301 thrust plate. The Mk2 version sounds more garrardy and has more of the urban groove".

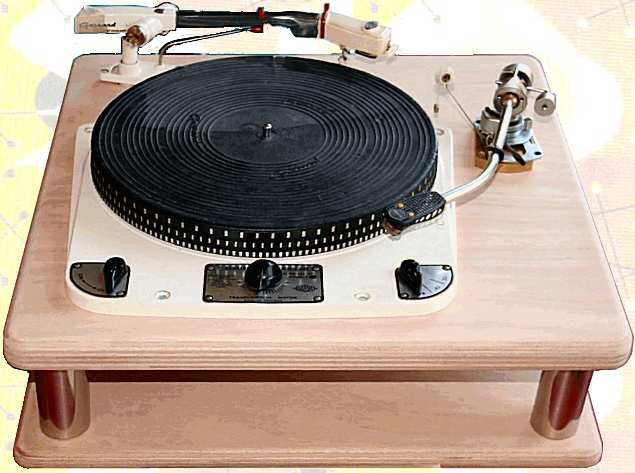

De nieuwe Garrard 301 van Max Ramali in aanbouw

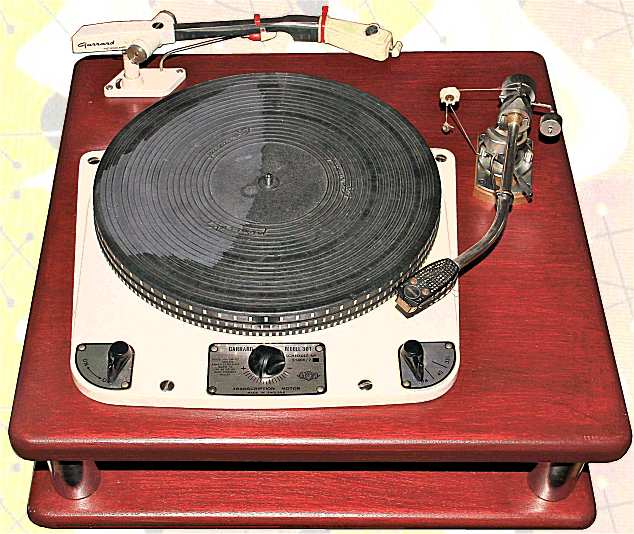

Hier is de grammofoon verder afgewerkt. In de Garrard arm is een Goldring 600 gemonteerd, in de Shure arm een Benz Micro element.
