Garrard 4HF

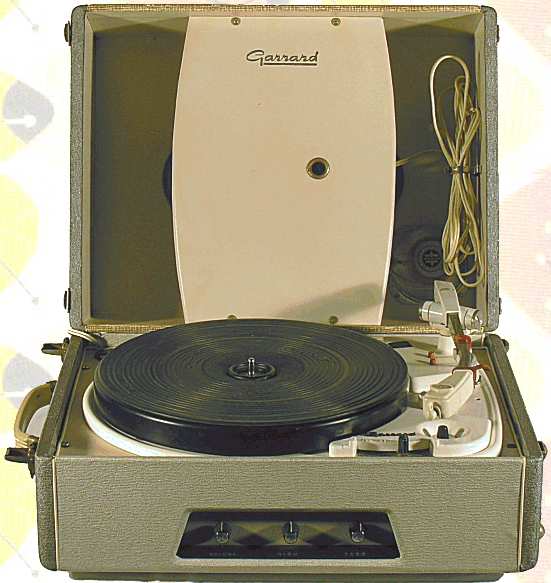

De Garrard 4HF met 4 snelheden is gemaakt vanaf 1957. Dit exemplaar is gemonteerd in een koffer, samen met een versterker en twee luidsprekers.


VIEW OF GARRARD WORKS AT SWINDON

Het toestel is vanaf 1958 geleverd met de Garrard TA12 Transcription arm. In totaal zijn van het 4HF dek ongeveer 100.000 exemplaren geproduceerd.

Een van de eerste stereo elementen is de Garrard GCS10 uit 1958 waarmee dit dek soms is uitgerust. Overigens kan de 4HF met vrijwel elk element, mono of stereo, worden gebruikt.

De snelheid wordt ingesteld met een draaihandel voor op het chassis. Vlak daarachter zit de knop voor de snelheidscorrectie. Deze werkt via een rheostaat. De motor wordt gestart door de arm even naar rechts te bewegen. Stoppen gaat via de automatische afslag, de arm op de steun te plaatsen of door met de vinger op de armsteun te drukken. Het afslagmechanisme kan worden aan- en uitgezet met twee drukknopjes. De ingebouwde versterker wordt bediend met de 3 knopjes op de koffer: Volume, High en Bass.

De zilversmid George Wickes startte in 1722 het bedrijf in Londen dat in 1735 werd omgedoopt tot Garrard. In 1915 werd 'Garrard Engineering and Manufacturing Company' in Willesden, North West London opgericht. Dit bedrijf was een onderdeel van 'Garrard the Crown Jewellers', en maakte precisie onderdelen voor Defensie. Na de eerste wereldoorlog werd de productie van veermotoren opgepakt. Het eerste model heette Number 1. Al snel verhuist de fabriek naar Swindon, Wiltshire. In 1930 komt Garrard uit met een complete grammofoon, in 1932 wordt de eerste platenwisselaar geproduceerd, de RC 1. In 1945 ontstaat 'The Garrard Engineering and Manufacturing Company Ltd'. In 1954 wordt de eerste HiFi draaitafel gepresenteerd, de 301. In 1958 brandt de fabriek af, maar met hulp van de Plessey Company Ltd wordt de productie weer snel hervat.

Dit toestel  is eigendom van Hennie Overdijk. Het apparaat is indertijd geleverd door Weman Speaker Alphenaar, Kruisweg 47-49, Haarlem.


Garrard Transcription arm TPA12

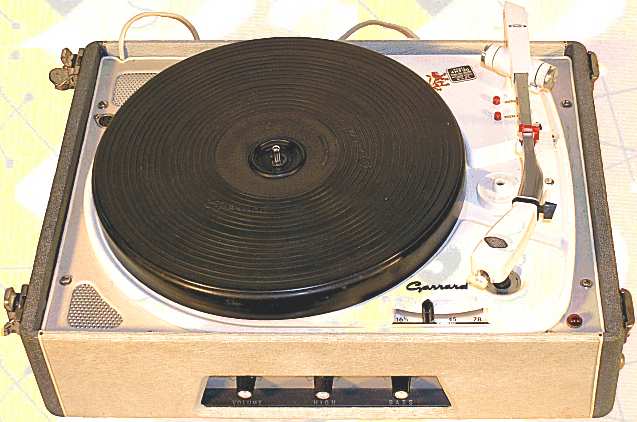

De Garrard 4HF van René Daemen is uit 1960 en heeft een Ronette TO284P turnover element

SPECIFICATIES EN GEGEVENS

Merknaam

The Garrard Engineering and Manufacturing Compagny Ltd., Swindon, England
Import: Tempofoon British Import Co., Tilburg

Land van herkomst Verenigd Koninkrijk
Eigennaam Monomaster
Type 4HF
Serienummer
Bouwjaar 1958
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
metaal, type Garrard TPA12
lengte 24 cm
resonantie < 15 Hz
horizontale kracht <1 gram
Element
Garrard GC8 mono turnover kristal element
Garrard GMC5 mono turnover MD element
Garrard GCS10 stereo
General Electric VRII MD (optioneel)
General Electric VR22 MD stereo (optioneel)
Aantal buizen 2
Type buizen ECC83, EL84
Voedingsspanning
200-250 Volt - 50 Hz
ook leverbaar voor 100-130 Volt - 50 Hz
opgenomen vermogen 17 Watt
optionele trappenpoelie 60 Hz leverbaar
Luidspreker 2, in deksel
Chassis
Garrard 4HF dek, ivoorkleurig, 4 snelheden
3 instelbare chassisveren
randaandrijving met rubber tussenwiel en trappenpoelie
4-polige inductiemotor, verend opgehangen in rubber bussen
flutter <0,2 %
diameter plateau 30 cm, 2 kg, bruin later zwart rubberen dek
stevig zelfsmerend bronzen lager
fijnregeling +3 tot -2 %
uitgangsvermogen 5 Watt
Behuizing

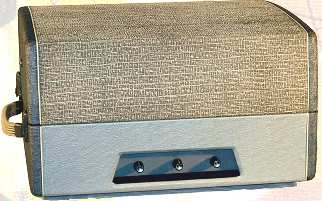

houten koffer met handgreep
vinyl bekleding
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs
Hfl 398
$ 59,50 4HF dek (USA)
Garrard TPA12 arm exclusief element Hfl 49, $ 19,50 (USA)
Geschatte waarde
Productieperiode 1957-1965
Seriegrootte onbekend
Bijzonderheden
geslaagd compromis tussen eenvoudige en professionele draaitafel
aansluitmogelijkheden voor stereo, radiodistributie, radio, bandrecorder en 2de luidspreker


De motorpoelie drijft de draaitafel aan via het rubberen tussenwiel geheel links.  Foto Marco's Garrard Turntable Collection Page

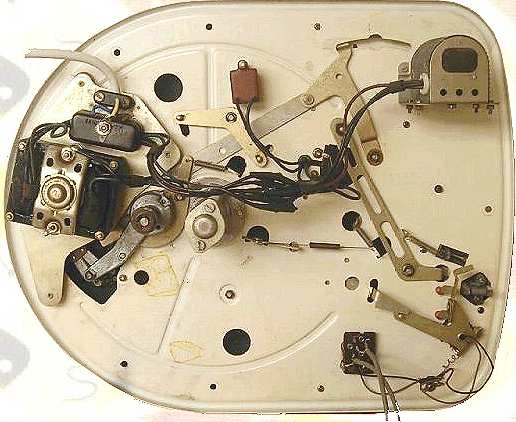

In het midden de draaitafel lagering, links de aandrijfmotor
