Grundig SO162 Stereo Konzertschrank


Magische band
type EM84

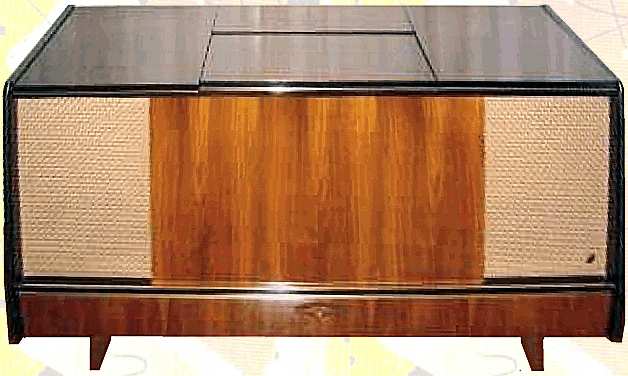

Het Grundig muziekmeubel type SO162 uit 1959 is zeer compleet, er zit niet alleen een grammofoon en een radio in dit 1,40 meter brede meubel, maar ook nog een (optionele) Grundig stereo bandrecorder. Verder een dubbele balansversterker en twee hoogwaardige luidsprekerboxen met in totaal vier luidsprekers.

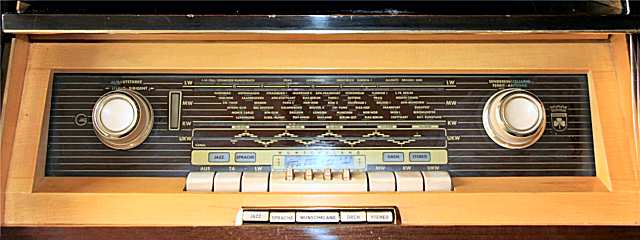

De dubbele knop links is voor volume en balansregeling ("Stereo Dirigent"), de knoppen rechts zijn voor afstemming AM/FM en ferrietantenne. De zes druktoetsen zijn voor AUS, TA, LW, MW, KW en UKW. Een Wunschklang register met vier instelknopjes en grafische uitlezing zit tussen de druktoetsen in, daaronder zijn vijf drukknoppen aangebracht voor de instellingen Jazz, Sprache, Orch., Wünschklang en Stereo. De stand van de toetsen wordt met lampjes achter de stationsschaal aangegeven. Het afstemmen wordt ondersteund door een magische afstemband van het type EM84.

De ingebouwde Elac Miracord 9St platenwisselaar heeft 4 snelheden en een aftaster met 2 naalden (Normaal en Stereo). Dit model is een tussenmodel, het is de monowisselaar Miracord 9 die is voorzien van een stereo element. Dank zij de Elac stapelas kan de platenvoorraad tijdens het afspelen worden aangevuld of gewijzigd. Maximaal 10 platen kunnen worden gestapeld. Deze grammofoon is ook handmatig te bedienen.

De stereo bandrecorder type Grundig TM60 is optioneel. Dit is de eerste Grundig stereo recorder. Deze accepteert 18 cm spoelen met een (stereo) speelduur van 4 uur met dubbelspeelband op 9,5 cm/sec.



Rechts de optionele 45-t spindel type 383 ->

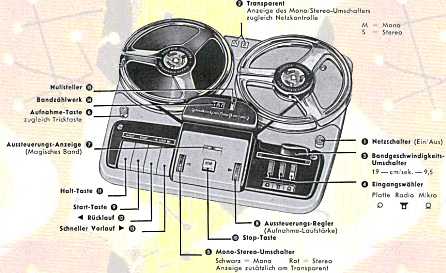

Bediening Grundig TM60

Variant is de SO161, dit is hetzelfde meubel uitgevoerd in lichter hout.

De Grundig Majestic SO162 werd verkocht in Noord Amerika.

Dit Grundig meubel is eigendom van Rob Riemersma.

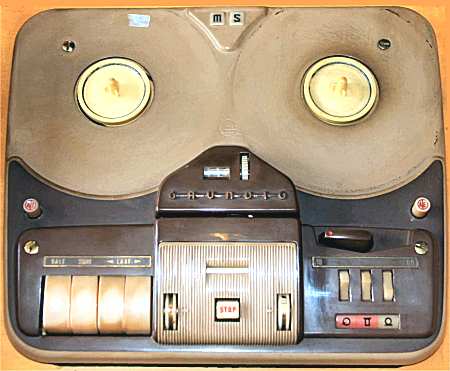

Grundig TM60 stereo bandrecorderdek

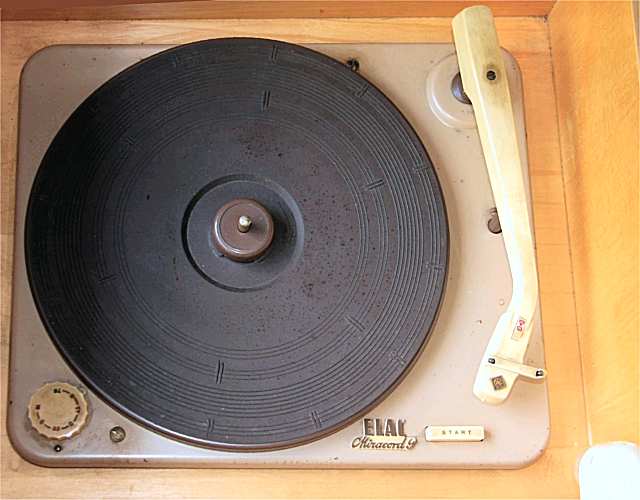

Elac Miracord 9 Stereo platenwisselaar



Grundig Hi-Fi Raumklangstrahler, in Nederland heette dit de Grundig "Briljant" ruimtestraler


Grundig Hi-Fi Raumklang-Strahler III


Grundig Hi-Fi Raumklang-Box II

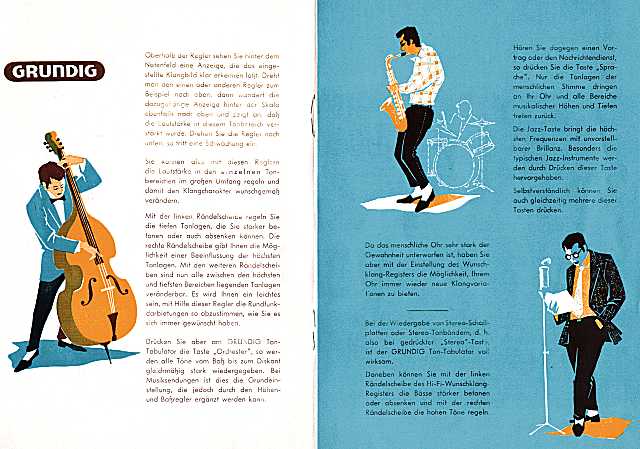

Uitleg over de instelmogelijkheden van het Wunschklang register en de Ton-Tabulator

SPECIFICATIES EN GEGEVENS

Merknaam

Grundig-Radiowerke GmbH, Furth (Bay.)
Elac Electroacoustic GmbH, Kiel

Verkoop: Handelmaatschappij J.N.J. Sieverding N.V.

Land van herkomst Duitsland
Eigennaam Stereo Konzertschrank
Type SO162
Serienummer
Bouwjaar 1959
Toepassing grammofoon, bandrecorder en omroepontvanger
Draaisnelheid
platenwisselaar: 16, 33, 45 en 78 t/min
bandrecorder: 9,5 en 19 cm/sec
Plaatdiameter
max. 31 cm
spoeldiameter 18 cm
Arm plastic arm
Element
Elac KST100 stereo kristalelement
duplo saffier type SNM100
load >500 Kohm
ook met 25u saffier KST101 leverbaar
ook met 25u diamant KST101D leverbaar
levensduur saffier 100-130 uur
Aantal buizen 13 plus 2 diodes, RL233 en OA172
TM60: 7, totaal 20 buizen
Type buizen ECC85, ECH81, EF89, EF80, EBC41, ECC83 (3x), EL95 (4x), EM84
Schaalverlichtingslampjes 7 Volt/0,3 A (2x)

TM60: EF86 (2x), ECC81 (2x), EL95 (2x), EM84
Voedingsspanning
110-125 of 220-240 Volt AC, 50 Hz, 80 Watt
optioneel 60 Hz middels speciale motorpoelie
Luidspreker 4 stuks Grundig, 2 laag, 2 midden/hoog
Chassis
Elac Miracord 9St platenwisselaar met SA72 stapelas en extra groot 26 cm draaiplateau
wisselt maximaal 10 platen met verschillende diameters door elkaar
ook handmatig te bedienen
opgenomen vermogen wisselaar 10 Watt
stereo bandrecorder Grundig TM60
frequentiebereik 50-12.000 Hz (9,5 cm/s) en 40-16.000 Hz (19 cm/s)
Grundig radiochassis met Wunschklang register, gecombineerd met m.f. bandbreedte regeling
Ton-Tabulator
2 gescheiden balansversterkers
uitgangsvermogen 2x 6 Watt
Frontplaat glazen plaat
Golfbereik KG 16,5-50,8 m, MG 186,3-578 m, LG 882-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
vliegwielafstemming
Schalen 4 horizontale schalen, 2 gescheiden wijzers
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie
452 kHz (AM), 10,7 MHz (FM)
overall bandbreedte 9 kHz
Antenne
ingebouwde instelbare ferroceptor
ingebouwde UKW/KW dipool
aansluitingen voor AM en FM extern en aarde
Behuizing
houten kast, noten gefineerd
ook in iepen leverbaar tegen meerprijs
Afmetingen bxhxd
138x82x44 cm
afmetingen platenspeler 33x27x20 cm
afmetingen bandrecorder: 30x29x18 cm
Gewicht
 kg
TM60 dek: 10,5 kg
Verkoopprijs Hfl 1395
Stereo bandrecorder Grundig TM60 Hfl 894
DM 1098 (D), TM60 los Hfl 791, DM 665 (D)
Geschatte waarde
Productieperiode 1959-1960
Seriegrootte onbekend
Bijzonderheden
topmodel grammofoonmeubel uit 1959
stereo platenwisselaar
stereo bandrecorder optioneel
aansluiting voor grammofoon, extra luidsprekers en mono/stereo bandrecorder
Stereo-Dirigent balansregelaar
optionele Hi-Fi Raumklang Strahlers en Hi-Fi Raumklang Box
vliegwielafstemming
extra bergruimte voor platen en banden
optionele 45-t spindel type Elac 382
losse 45-t puck
grote 26 cm draaitafel

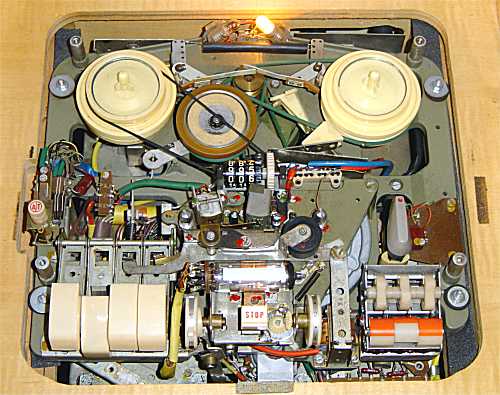

Het recorderdek is netjes opgebouwd, zoals gebruikelijk bij Grundig

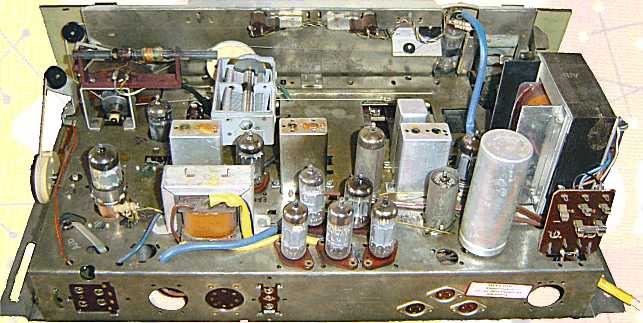

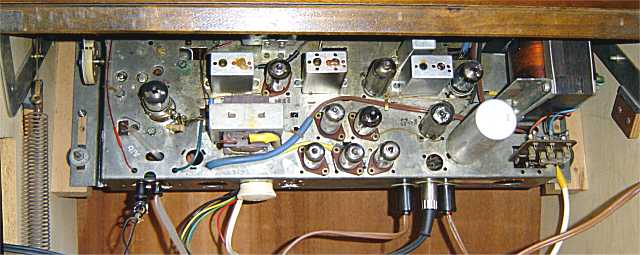

Het radiochassis hangt vertikaal in de kast. In het midden de 4 EL95 eindbuisjes van de eindversterkers, links het h.f. gedeelte, rechts de voeding

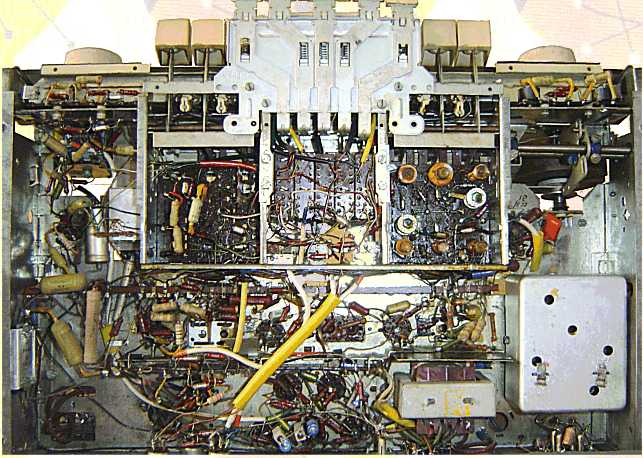

Het radiochassis gezien vanf de onderzijde

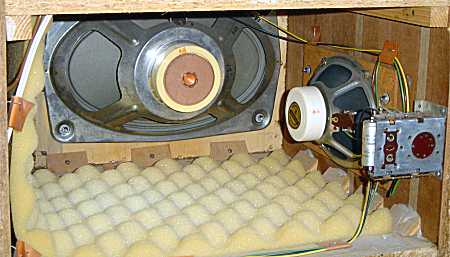

Een van de twee luidsprekercompartimenten

Dit toestel is in 2011 gerestaureerd door Bernard Terlingen, zie De Grundig SO162 van Rob en Marianne
