Verslag over de B7X83A,
door René Rijzewijk, Max Ramali en Peter Boin

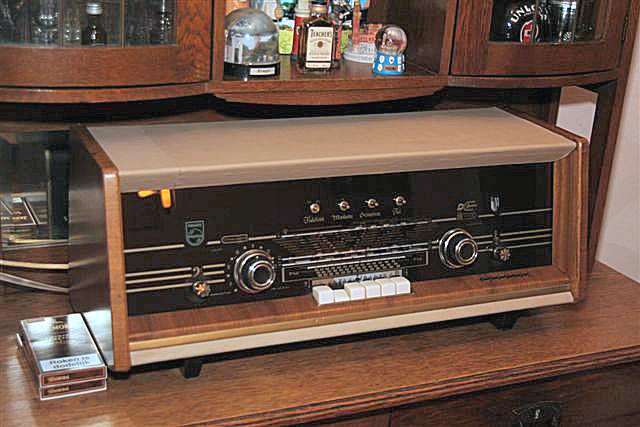

Philips B7X83A

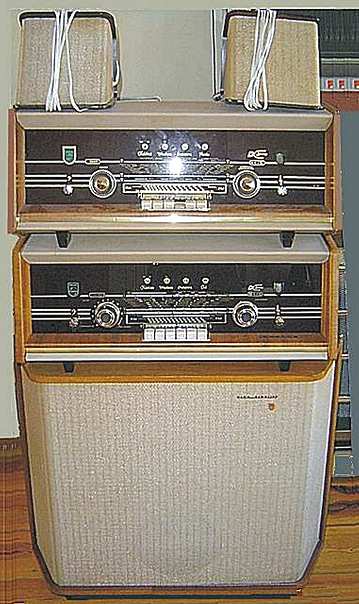

Philips B7X73A (boven) en B7X83A (onder)

De B7X83A ruilde ik met een medeverzamelaar in juli 2004 tegen een andere radio. Ik had de B7X73A al, en wist van het bestaan van de B7X83A af. Een posting op het Nederlands Forum over Oude Radio’s had tot gevolg dat ik een email kreeg van een verzamelaar uit Friesland die een B7X83A had staan in een treurige staat, zonder de boxen. Ik wilde het toestel persé hebben, ook al was er wat werk aan.

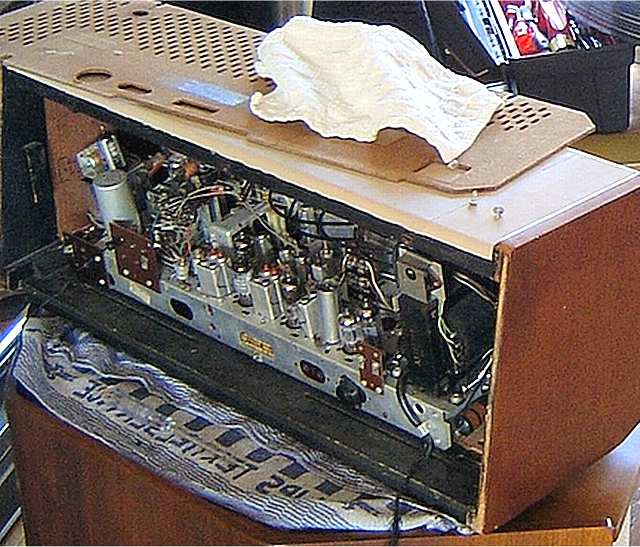

De schaal en kast waren in orde, alleen de plastic bekleding op de bovenzijde ontbrak. Maar het chassis was behoorlijk toegetakeld en miste vele onderdelen, zoals trimmers, buizen en andere componenten. Het was voor mij toen ondoenlijk om het chassis op te knappen. Gelukkig is er een radio met hetzelfde chassis die wat makkelijker te vinden is: de B7X82A. Het chassis uit een spelende B7X82A zou als basis dienen voor de B7X83A.

Afwijkend in de B7X83A is o.a. de toonregeling en de de extra lamp (de MD-voorversterker die dient voor versterking en correctie van het signaal afkomstig van de platenspeler). Dit heb ik overgezet van het originele chassis en daarmee was het toestel weer compleet op de bekleding van de bovenzijde en de achterwand na. Een losse achterwand had ik ook snel gevonden.

De bekleding op de bovenzijde stelde me voor een ander probleem: de B7X83A is breder dan zijn soortgenoten zoals de B5X84A die met hetzelfde spul bekleed is. Oplossing was om twee B5X84A’s te nemen, daar de bekleding vanaf te halen en deze in twee stukken op de B7X83A te lijmen. Niet de beste oplossing, maar bij gebrek aan beter iets dan niets.

De bekleding heeft later tot de nodige discussie geleid, daar in eerste instantie niet duidelijk was dat Pim dit er zelf op geplakt had. In ieder geval leidde het tot reacties dat Philips tijdens de productie indertijd wel erg zuinig was met zijn materiaalgebruik door twee reststukken te gebruiken op de radio die toch niet bepaald goedkoop was in die tijd. Uitgaande van foto's zag het er verder goed uit, dus niemand kwam op het idee dat het "selfmade" was.

René Rijzewijk

In mei 2005 kocht ik inderdaad de 73A + 83A in Delft van ene Martin (achternaam weet ik niet exact meer). Deze had een vaag verhaal dat ze van zijn tante zouden zijn geweest. Vond het al zeer vaag en ongeloofwaardig, maar de prijs was gunstig, uiterlijk zag het er prima uit, dus de deal was rond.

Beiden houden was geen optie. Maar welke moest er weg???
Na lang wikken en wegen besloot ik de 83A zelf te houden om de volgende redenen:

Zweedse schaal (toch wel bijzonder)
Front bediening ferriet antenne.

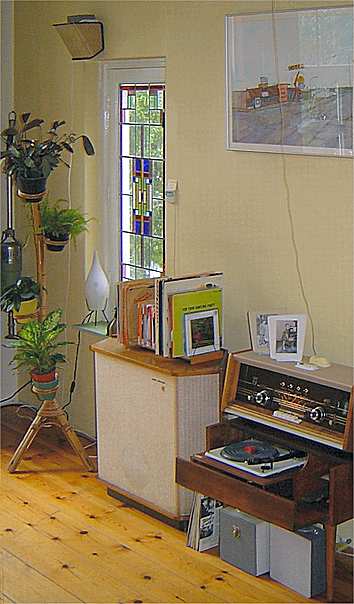

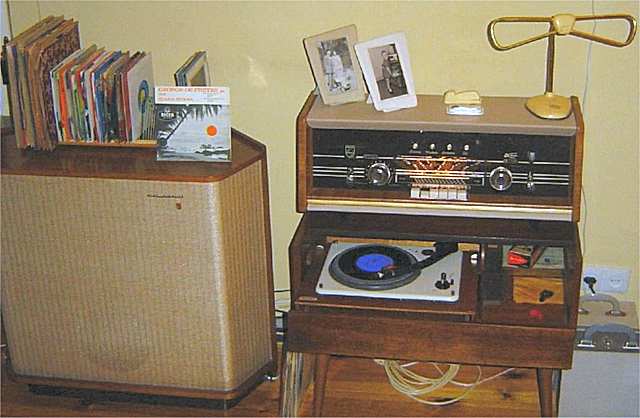

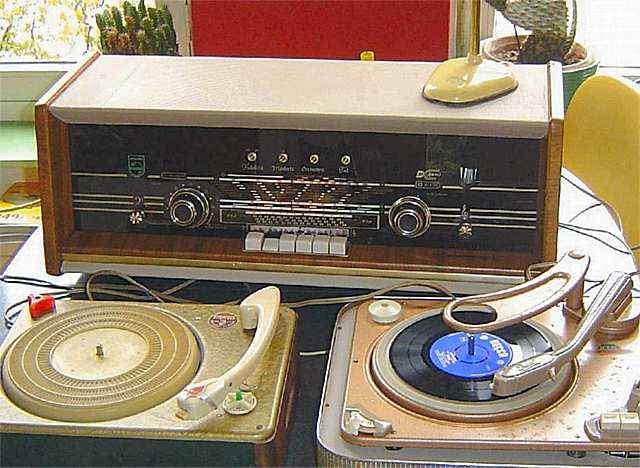

Heb er na de revisie door Peter Boin meer dan een half jaar met veel plezier mee gespeeld. Allerlei grammofoons heb ik er op gehad tot ik uiteindelijk bij een Garrard 4HF + Dual 630 element bleef hangen.

Toen ik de F8X38A in de woonkamer kreeg, is de complete set naar mijn zwager gegaan. Tot op heden draait hij daar nog steeds met evenveel plezier zijn collectie Sinatra (o.a.) 45's op. En lp's uiteraard. In hun huis met vide klinkt het erg imposant.

Max Ramali.

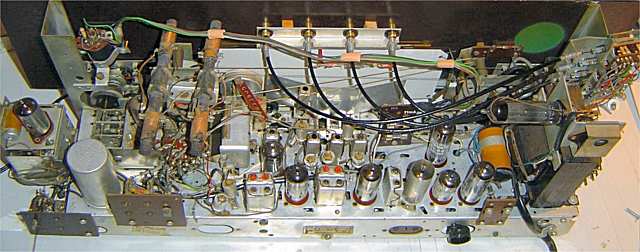

Deze radio is indertijd inderdaad bij mij geweest, o.a. vanwege een fout in het toonregelcircuit. Ik heb toen het een en ander in orde gemaakt, zoals het vervangen van alle schermroosterweerstanden en verschillende weerstanden in de eindtrap. Die waren allemaal van het fabrikaat Vitrohm en behoorlijk verlopen. Ook enkele condensatoren zijn door mij vervangen.
Daarna speelde het toestel weer zoals het hoort.

Om het technisch te zeggen: schermroosterweerstanden ECH81, EF89 en EF85, anodeweerstand triodegedeelte ECH81, weerstanden spanningsdeler stuurrooster bovenste EL86, condensatoren toonregeling en bedrading toonregelschakelaars.

Peter Boin.
