Nordmende PhonoSuper 2004

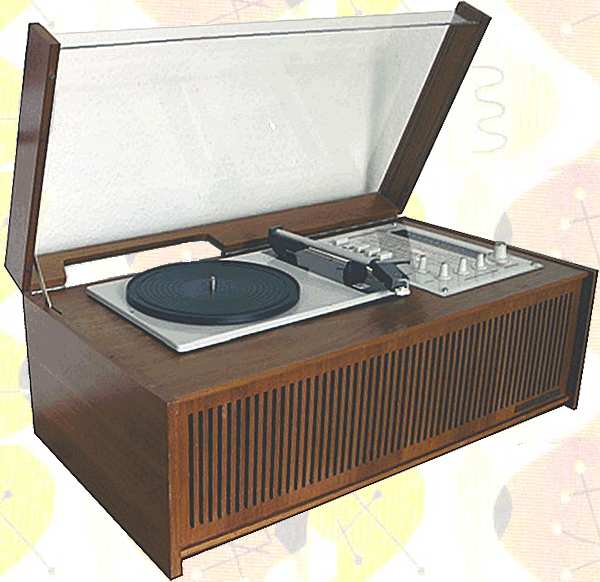

Deze Nordmende PhonoSuper 2004 is een Duits stereo radio-grammofoonmeubel uit 1964.

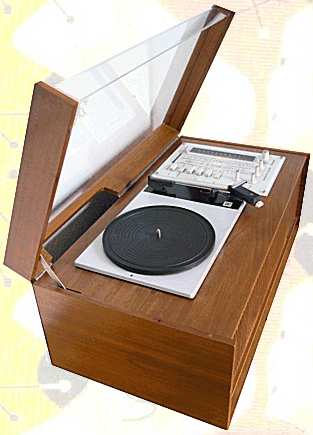

Onder de stofklap zit links een Perpetuum-Ebner PE32 grammofoon en rechts een radio/versterker unit. Voorop is een luidsprekerrooster aangebracht.

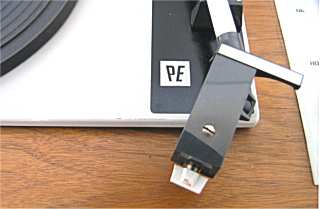

De schuif voor het instellen van de snelheid zit onder de arm, de aftaster is voorzien van 2 naalden (Normaal en Micro).

Na de Tweede Wereldoorlog wordt in 1947 de Norddeutsche Mende-Rundfunk GmbH opgericht door Martin Mende (1898..1982). Het bedrijf zet de activiteiten van Radio-Mende voort. In 1959 wordt het bedrijf omgedoopt in Norddeutsche Mende Rundfunk KG.

In 1969 nemen Karl en Hermann Mende de leiding op zich. In 1977 wordt Nordmende aan Thomson verkocht, in 1978 wordt de produktie gestaakt.

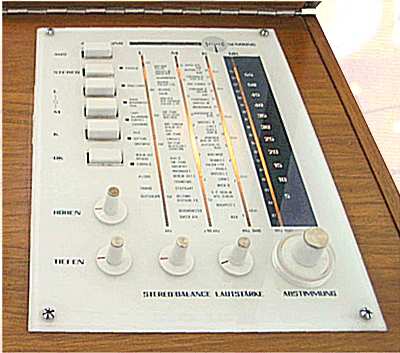

De draaiknoppen zijn voor Laag, Hoog, Balans, Volume en Afstemmen. De drukknoppen voor Uit, Stereo, LG, MG, KG en UKW.

Dit stereomeubel is van Robert Loop.

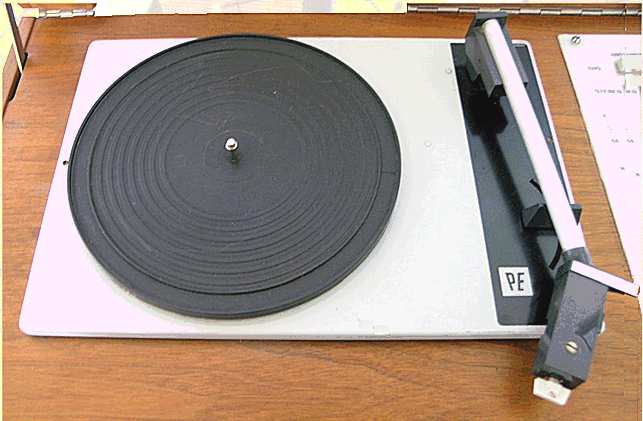

De Perpetuum-Ebner PE32 inbouw platenspeler

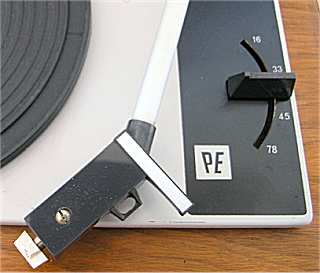

Armsteun is tevens instelknop snelheden

SPECIFICATIES EN GEGEVENS

Merknaam

Nordmende
Fabrikant: Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemelingen

Land van herkomst Duitsland
Eigennaam PhonoSuper
Type 2004
Serienummer
Bouwjaar 1964
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm ronde metalen buis
Element
stereo kantelelement PE188
20-16.000 Hz
2 saffier naalden op 1 drager
Aantal buizen 7
Type buizen ECC85, ECH81, EAF801, ECC808, ELL80, EMM803
stereo decoder: ECC81, transistor AF117
Voedingsspanning 110 - 220 Volt, 50 Hz
Luidspreker ovaal, 2 stuks

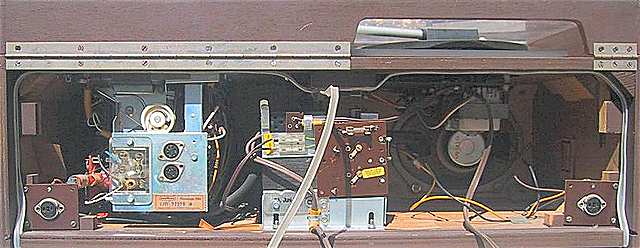

Chassis
Perpetuum Ebner PE32 speler
uitgangsvermogen 2x 3 Watt
Frontplaat hout
Golfbereik UKW 87,5-100,5 MHz, LW 845-2150 m, MW 185-590 m en KW 16-50 m
Afstemming d.m.v. 2x 2 draaicondensatoren
Schalen 4 vertikale schalen
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (UKW)
Middenfrequentie 460 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde MW/LW ferrietantenne
ingebouwde UKW/KW dipoolantenne
aansluiting voor externe antenne en aarde
Behuizing gefineerde teakhouten kast
Afmetingen bxhxd 60x24x32 cm
Gewicht 15 kg
Verkoopprijs DM 756
Geschatte waarde €
Productieperiode 1964-1965
Seriegrootte onbekend
Bijzonderheden aansluiting voor bandrecorder

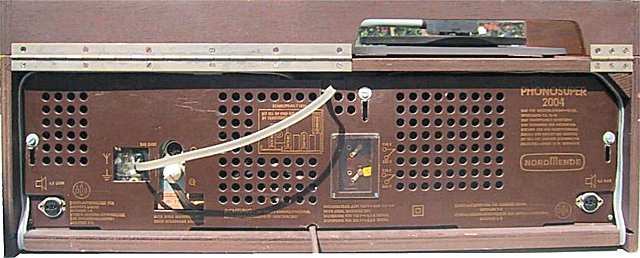

Aansluitingen voor Antenne, Aarde, Bandrecorder en Grammofoon
