Philips 22GA104

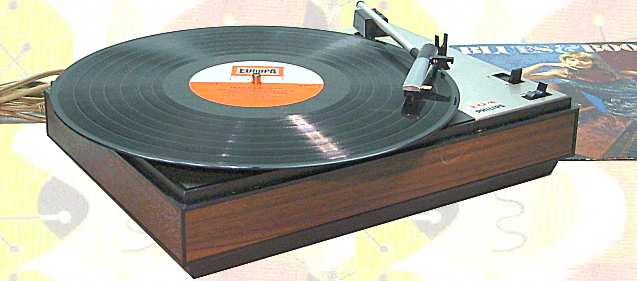

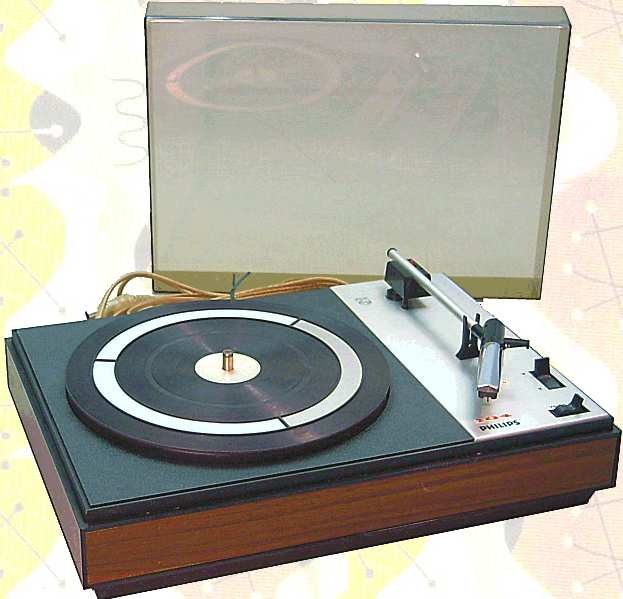

Een Philips 22GA104 platenspeler uit 1970 op voet.

Deze stereo grammofoon is bedoeld om aan te sluiten op de Philips versterker 22RH580. Het grammofoondek is gemonteerd in een kunststof console met teaknerf.

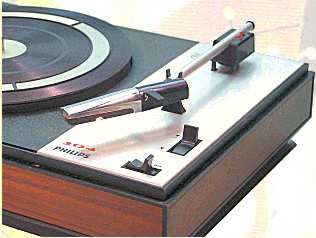

Rechts van de toonkop zitten de knoppen voor de snelheid en de armlift. Achter op de arm is een schuifje voor het instellen van de naaldkracht aangebracht.

Deze speler is van Peter Spies

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 22GA104
Serienummer
Bouwjaar 1971
Toepassing grammofoon
Draaisnelheid 33 1/3, 45 of 78 t/min
Plaatdiameter max. 31 cm
Arm
metalen buisarm
naalddruk instelbaar 4...8 g
armlift
Element type Philips 22GP224
Aantal transistors geen
Type transistors n.v.t.
Voedingsspanning
110...127, 220...240 V wisselspanning, omschakelbaar
10 W, 50 Hz
Luidspreker geen
Chassis
plastic chassis Philips type 22GC104
asynchroonmotor
aandrijving via rubber tussenwiel op binnenkant van de draaitafel
geperst stalen plateau 20 cm
automatische afslag
rubber draaitafelmat
Behuizing

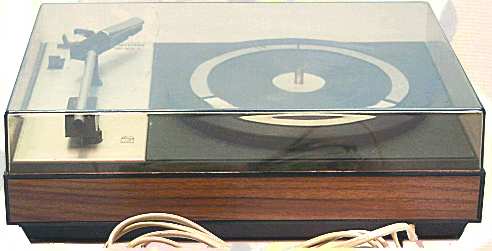

plastic console met plexiglazen stofkap
teaknerf
Afmetingen bxhxd 34x11x25 cm
Gewicht 1,6 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1970-1973
Seriegrootte onbekend
Bijzonderheden automatische afslag

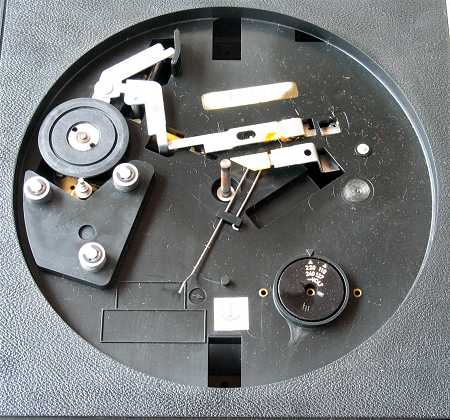

Motorpoelie met tussenwiel, afslag en spanningscaroussel

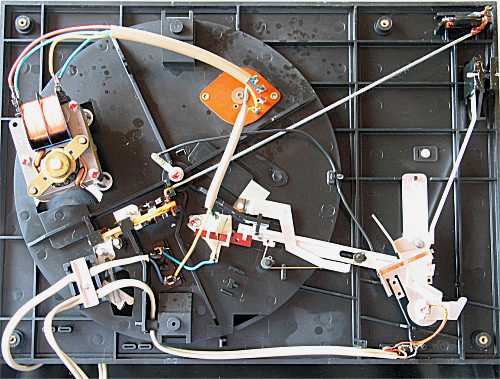

Geheel links de asynchroonmotor, midden boven de spanningscaroussel en rechts onder het afslagmechanisme
