Philips 22GA202 Electronic

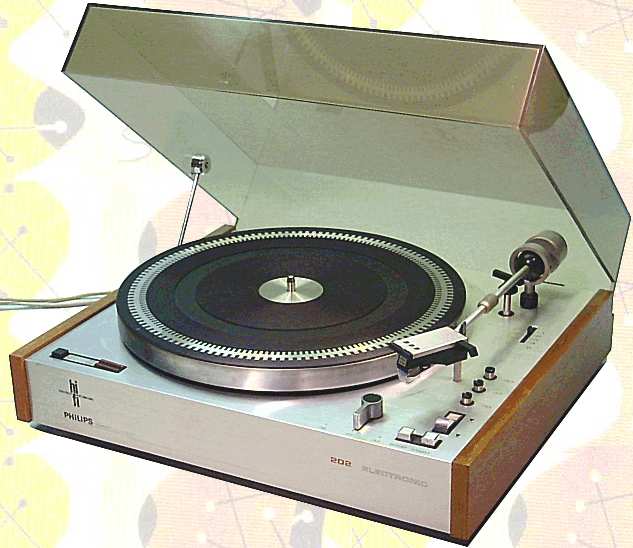

De Philips 22GA202 Electronic platenspeler is uit het seizoen 1969/1970.

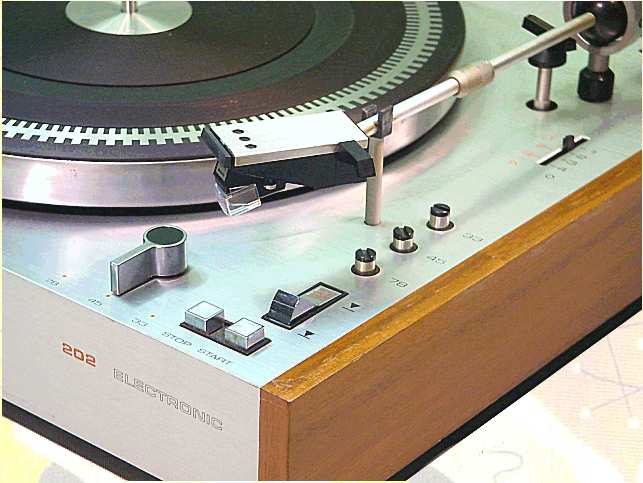

Deze grammofoon heeft 3 snelheden (dus ook 78 t/min) die instelbaar zijn met de pijlknop rechts voor op het dek. Ernaast zitten de start-stop knopjes, daarachter de armlift en drie draaiknopjes voor de pitch control. Daarachter zit een schuifje voor het instellen van de dwarsdrukcompensatie. De naalddruk wordt apart ingesteld met een schuifgewichtje op de arm.

Nieuw voor die tijd is het verend opgehangen subchassis, in combinatie met het kleine gelijkstroom motortje en een tweede snaaraandrijving leidt dit tot een lage rumble waarde. De automatische afslag werkt via een vaantje en een optische schakelaar.

Deze grammofoon is de eerste in de Philips Hi-Fi International serie, en de voorloper van de zeer succesvolle 22GA212. De Radiola versie heet ook 22GA202.

De foto's zijn van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, produktie Philips Hasselt
Eigennaam Electronic
Type 22GA202
Serienummer
Bouwjaar 1969
Toepassing grammofoon
Draaisnelheid 33 1/3, 45 of 78 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar
gedempte armlift
Element
type Philips GP400
is aanvankelijk ook geleverd met Philips GP411
Aantal transistors 5
Type transistors BC108A, AC128 (2x), ASY26, BC149C
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 5 W, 50 Hz
Luidspreker geen
Chassis
Philips chassis met 3 snelheden
verend opgehangen subchassis voor draaiplateau en arm
gelijkstroommotor met stroomregeling, vanaf 1971 een tachoregeling
dubbele snaaraandrijving
automatische afslag met optische schakelaar
Behuizing sokkel en stofkap
Afmetingen bxhxd 40x14x34 cm
Gewicht 7 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1969-1972
Seriegrootte onbekend
Bijzonderheden dubbele snaaraandrijving

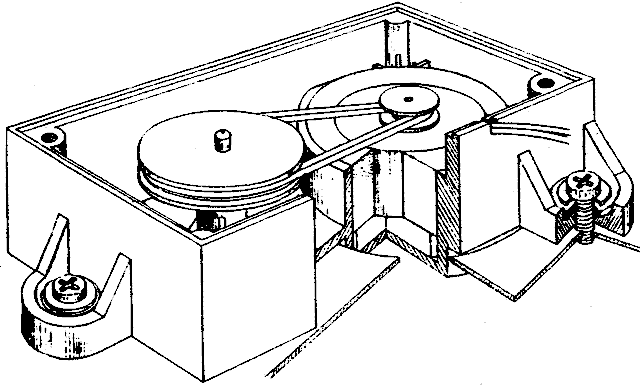

Motor met aandrijving via vierkante snaar (eerste versie)

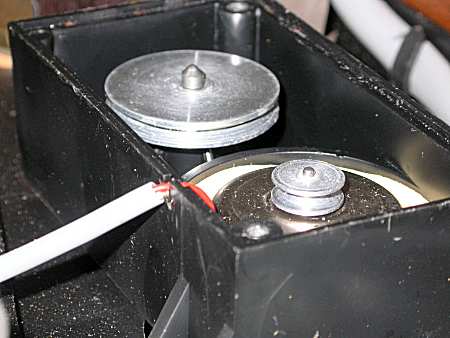

Eerste uitvoering met vierkante snaar, foto Willem Schoonhoven

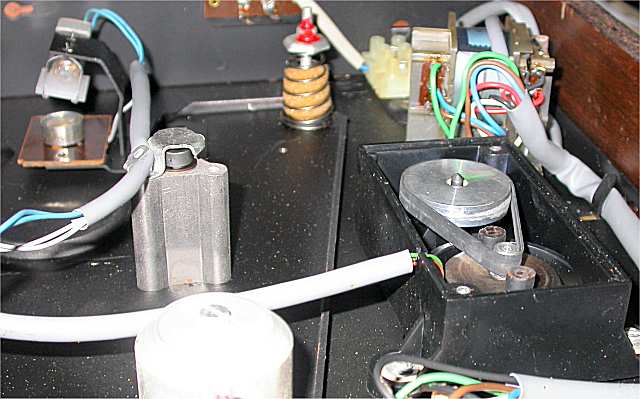

Tweede uitvoering met 6 mm riempje, foto Willem Schoonhoven

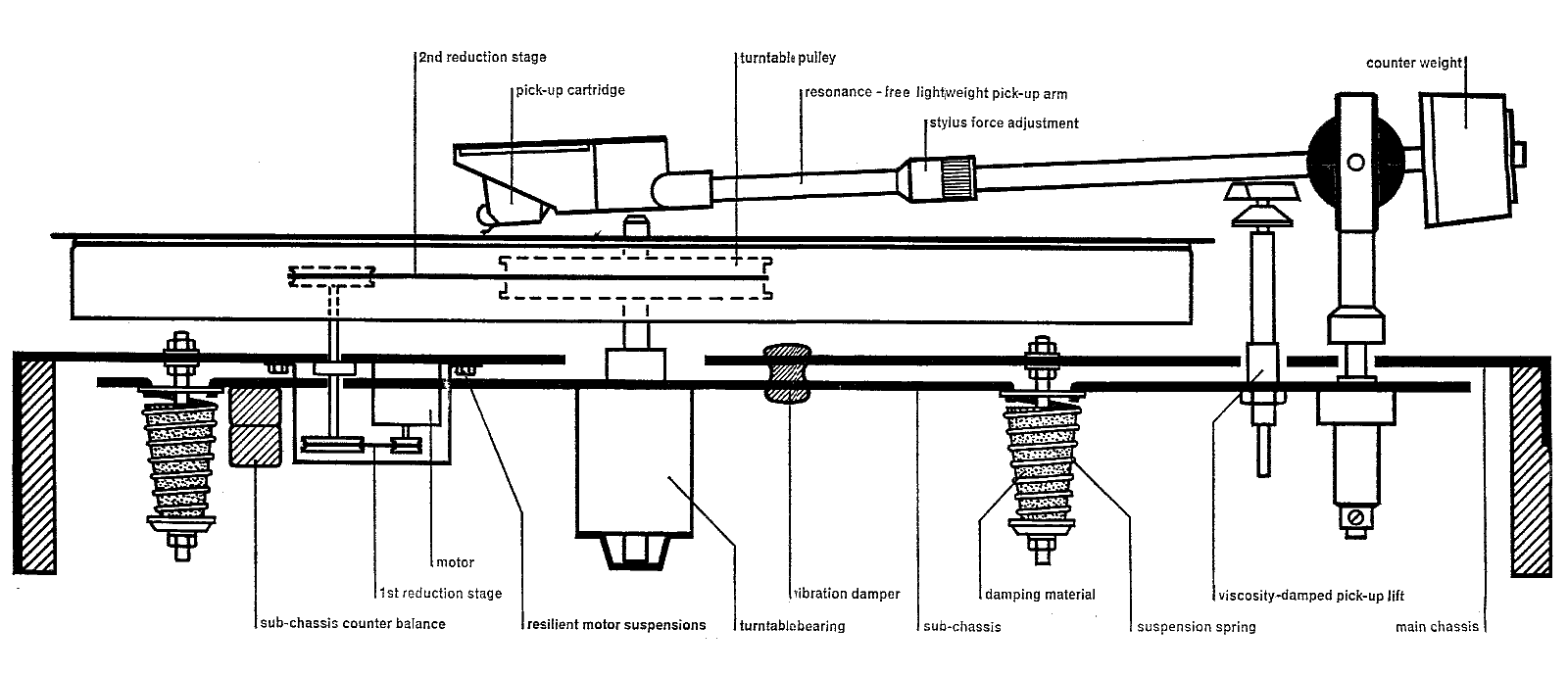

Dwarsdoorsnede Philips 22GA202, klik voor een vergroting. Scan Peter Spies
