Philips 22GA209 Electronic

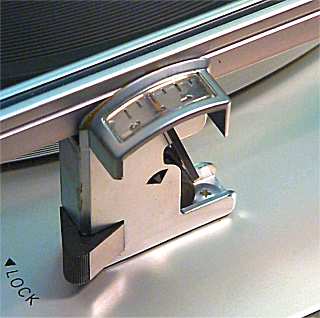

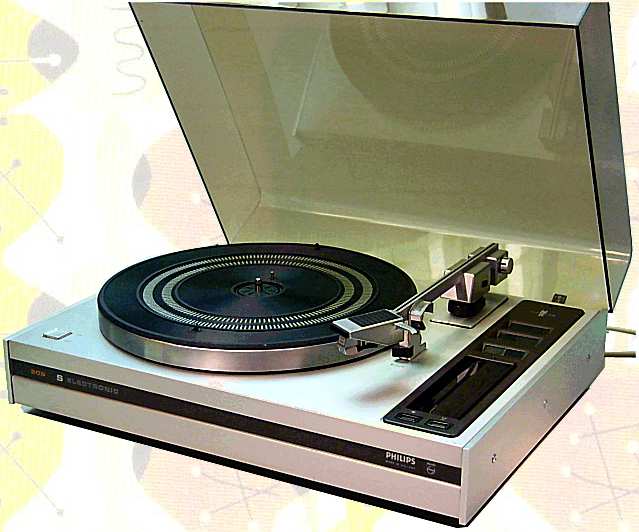

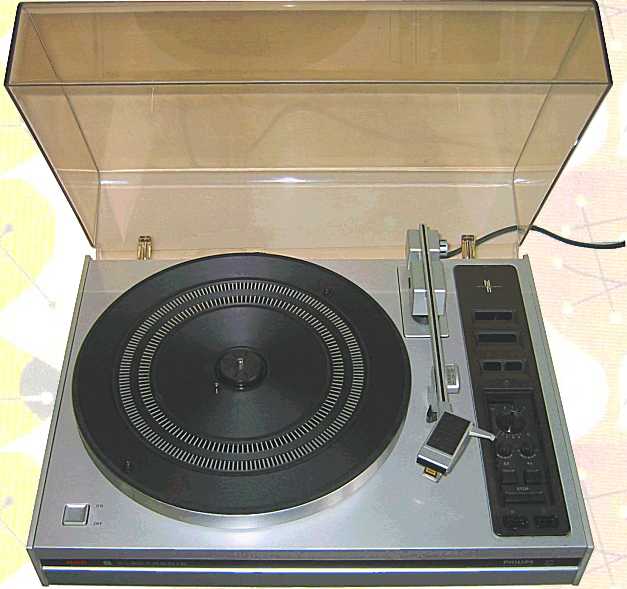

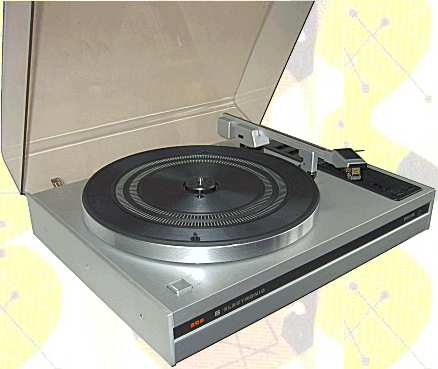

Deze Philips 22GA209S Electronic platenspeler is uit 1974. De draaitafel heeft 2 snelheden die automatisch worden ingesteld via 3 aftasters. De instelling voor de naalddruk is rechts vlak naast de arm te vinden, daaronder zit de armvergrendeling. Links zit de netschakelaar.

Op het bedieningspaneel zit verder nog een knop voor het instellen van de dwarsdrukcompensatie, twee fijnregelknopjes voor de snelheden, een stop schakelaar en twee tiptoetsen voor de armlift.
De bediening is volautomatisch, maar kan ook handmatig worden uitgevoerd.

De arm wordt in balans gebracht door te draaien aan het knopje aan de achterzijde.

In de draaitafel van deze platenspeler zijn drie voelers aangebracht. Deze voelers herkennen de diameter van de plaat. Ze schakelen automatisch het bijbehorende toerental in en starten het afspelen.

De draaitafel is aanvankelijk geleverd met het Philips GP401 magneto-dynamisch element (suffix -85), maar was ook leverbaar met de GP412 (suffix -05) of de 4-kanaals GP422.

Deze fraaie platenspeler is eigendom van Marc Cuypers.

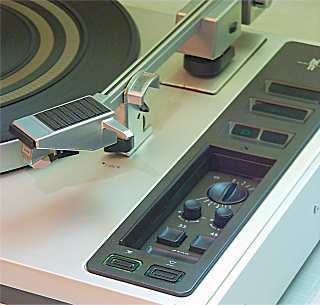

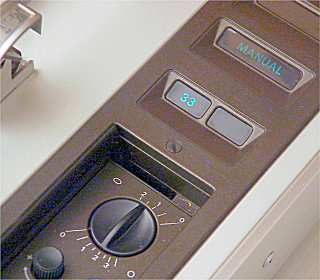

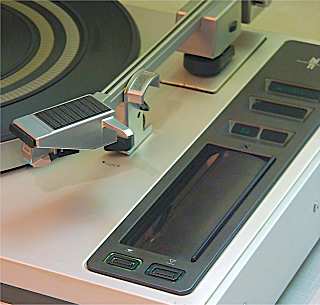

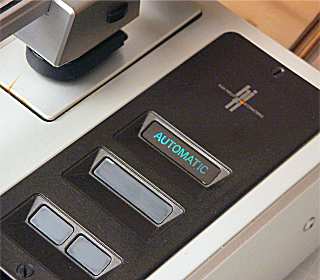

Bedieningspaneel voor individueel afstellen en afspelen

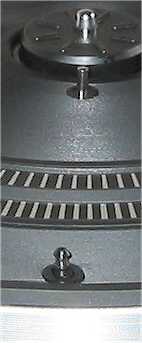

Twee van de drie voelers die in de draaitafel zijn gemonteerd

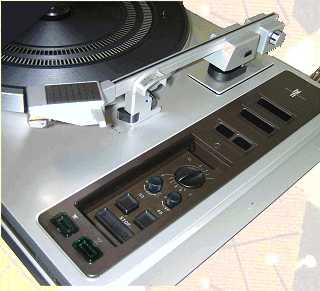

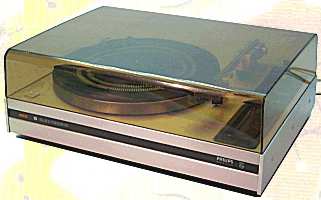

De Philips 22GA209 speler van Peter Spies

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Electronic
Type 22GA209S
Serienummer
Bouwjaar 1974
Toepassing grammofoon
Draaisnelheid
33 1/3 of 45 t/min
elektronische fijnregeling per snelheid +/-3%
Plaatdiameter max. 31 cm
Arm
gebalanceerde profielarm
naalddruk instelbaar 0...3 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
lagerwriiving < 10 mg
fouthoek <  010'/cm
Element
type Philips GP401, of met een Philips GP412
magneto-dynamisch
naalddruk 2,25 g
Aantal transistors 34
Type transistors BC548A (9x), BC548B (5x), BC548C (3x), BC558A (7x), BC558B, BC558C (2x), BC328/16 (4x), BC338/16, AC127, AD162
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 5 W, 50 Hz
Luidspreker geen
Chassis
volautomatische bediening, naar keuze handmatig
metalen chassis met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met elektronische geregeld toerental
afwijking toerental < 0,2 %
fijnregeling toerental 3%
wow en flutter < 0,08 %
ruis en brom < 65 dB (DIN B)
aandrijving via een rubber riem 267x5x0,5 mm
geperst stalen plateau 29 cm
vaste stroboscoop 33 en 45 t/m en 3 voelers voor het aftasten van de plaatdiameter
Behuizing sokkel en stofkap
Afmetingen bxhxd 44x17x32 cm
Gewicht 8 kg
Verkoopprijs Hfl 699 met GP401 element (1974)
Hfl 919 met GP412 element (1977)
Geschatte waarde
Productieperiode 1973-1977
Seriegrootte onbekend
Bijzonderheden
hoogwaardig magneto-dynamisch weergave element met elliptische naald
fijnregeling op beide snelheden
twee vaste stroboscopische ringen
drie draaitafel voelers voor het aftasten van de plaatdiameter
topklasse speler
