Philips 22GF446 Automatic

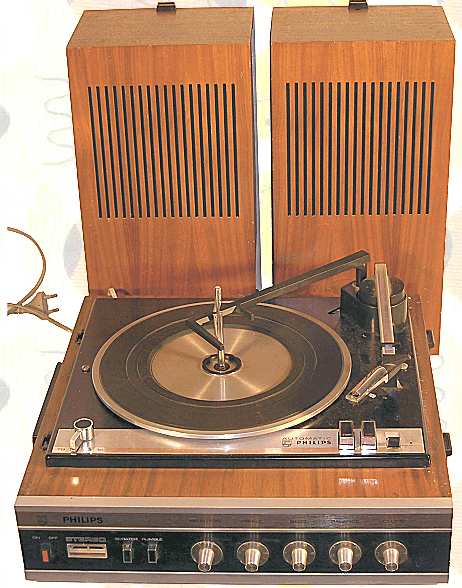

De Philips 22GF446 is een automatische stereo platenwisselaar uit 1968.

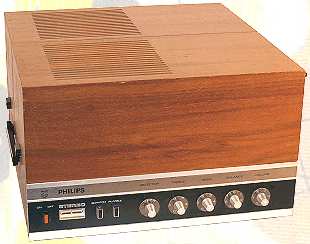

Het toestel heeft twee losse luidsprekerboxen die aan de hoofdunit kunnen worden vastgeklikt. Een stereo versterker is ingebouwd, de uitsturing hiervan kan worden afgelezen op een draaispoelmetertje.

Rechts op het wisseldek de Start, Stop en Armlift, links de knop voor het instellen van de Snelheid.

Op de frontplaat de Aan/uit schakelaar, de uitsturingsmeter, het Scratch- en Rumble filter en de Selector, Treble, Bass, Balance en Volume regelaars.

Deze wisselaar is eigendom van Max Ramali.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Automatic
Type 22GF446
Serienummer
Bouwjaar 1968
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm metalen arm
Element type Philips 22GP200
Aantal transistors 12
Type transistors BC149 (4x), BC147 (2x), AC187 (2x), AD161 (2x), AD162 (2x)
Voedingsspanning 110, 127, 220 of 240 Volt, 50 Hz
Luidspreker in gedeeld deksel, 2x Philips rond, 8 ohm
Chassis
Philips 4-snelheden chassis
automatische afslag
uitgangsvermogen 2x 6 Watt
Behuizing houten behuizing, aluminium front
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1968
Seriegrootte onbekend
Bijzonderheden aansluitingen voor tuner en bandrecorder

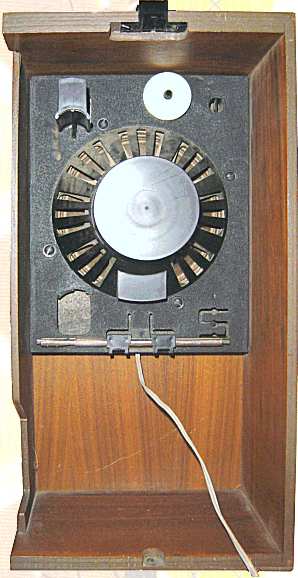

Binnenkant luidsprekerdeksel

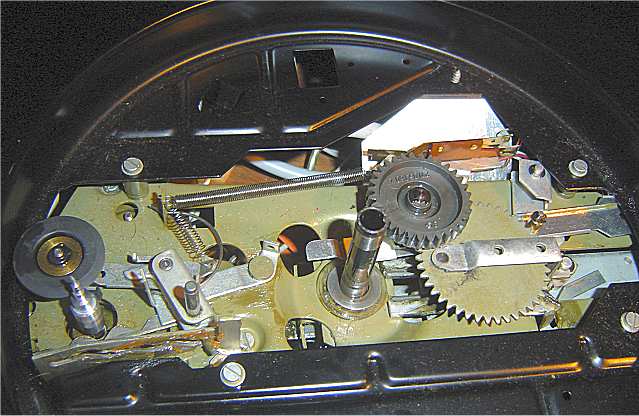

Tussenwiel en de aandrijving van het wisselmechanisme zitten onder de draaitafel op een sub-chassis

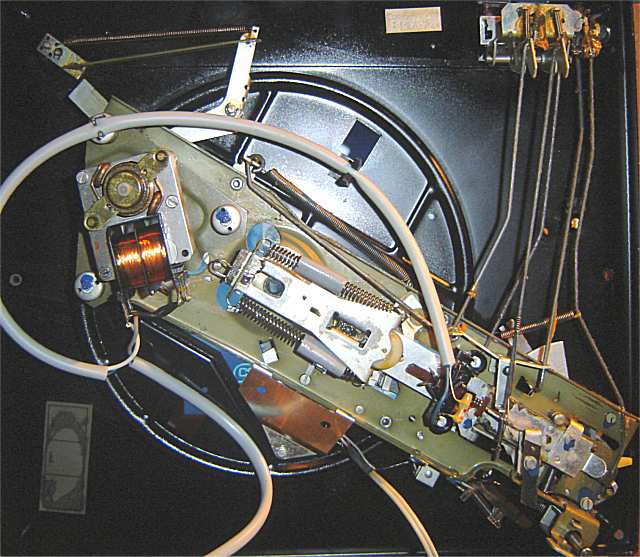

Het aandrijfmotortje zit onder op het sub-chassis

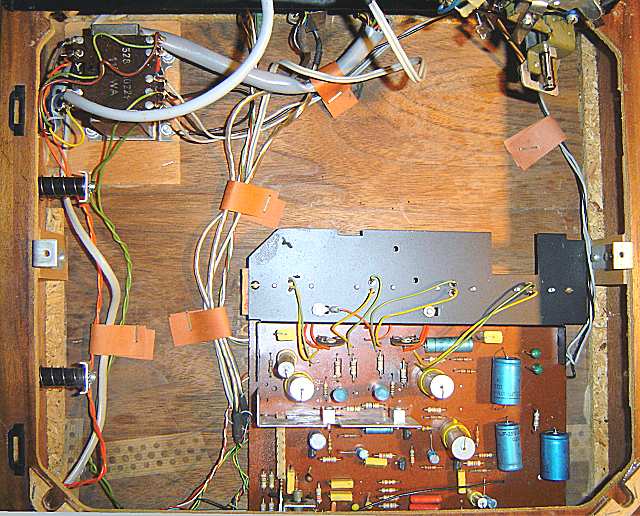

De 2x 6 Watt stereoversterker is uitgevoerd met germanium driver- en eindtransistors en ligt op de bodem van de systeemkast
