Philips 22GF808

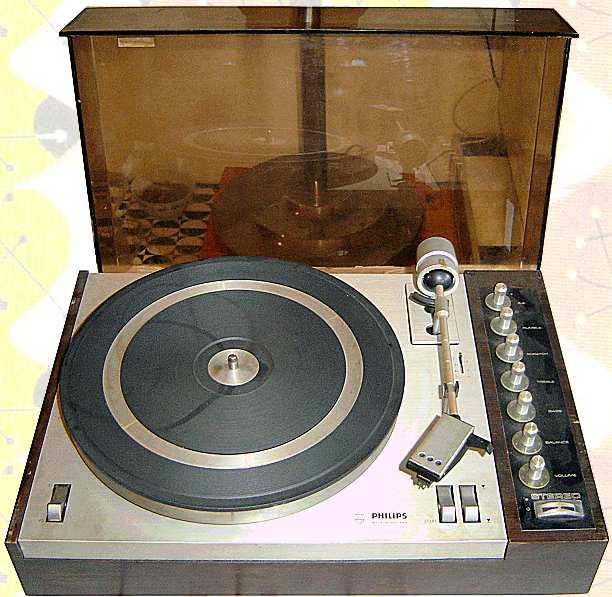

Een Philips 22GF808 platenspeler uit 1971 met ingebouwde stereo versterker. Deze Hi-Fi draaitafel heeft 2 snelheden die instelbaar zijn via de tuimelschakelaar links voor op het dek. Rechts zitten de start-stop schakelaar en de schakelaar voor de ingebouwde armlift. Aan het eind van de plaat komt de draaitafel automatisch tot stilstand, en wordt de arm iets omhoog getild. Daarna kan de arm handmatig op de steun worden gelegd.

De arm wordt in balans gebracht door te draaien aan het gewicht aan de achterzijde. Met een schuifje naast de arm wordt de gewenste dwarsdruk compensatie ingesteld.

De 7 knoppen rechts zijn voor Rumble, Scratch, Treble, Bass, Balance en Volume. Daarvoor zit een wijzerinstrument dat aangeeft in welke mate het geluidsignaal stereo informatie bevat. Het wijzertje staat normaal in de middenstand, en zwaait heen en weer bij stereo effecten.

Deze grammofoon is van Max Ramali.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 22GF808
Serienummer
Bouwjaar 1972
Toepassing grammofoon
Draaisnelheid 33 1/3 of 45 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...3,5 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
automatische afslag
Element Philips GP370 MD
Aantal transistors
Type transistors
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 5 W, 50 Hz
Luidspreker geen
Chassis
metalen chassis 22GC008 met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur 24-p synchroonmotor met elektronische geregeld toerental
snaaraandrijving vierkant profiel
rumble < -55 dB
jengel < 0,2%
Behuizing sokkel en stofkap
Afmetingen bxhxd 41x16x28 cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1972-1975
Seriegrootte onbekend
Bijzonderheden
magneto-dynamisch weergave element
automatische afslag



De achterzijde van de Philips 22GF808

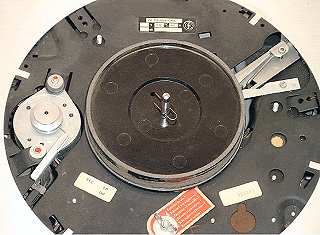

Aandrijving, de snaar is hier verwijderd

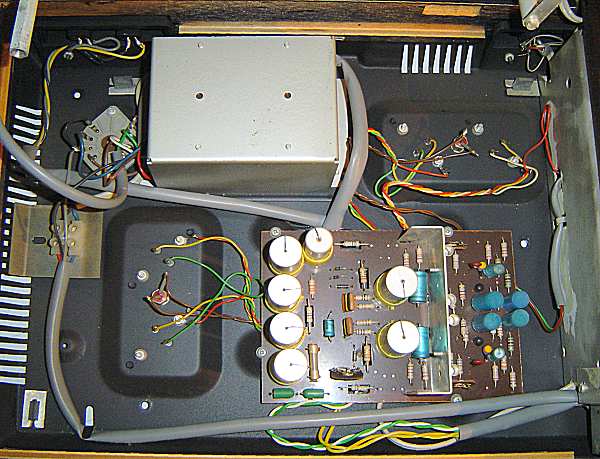

Stereo versterker en voeding

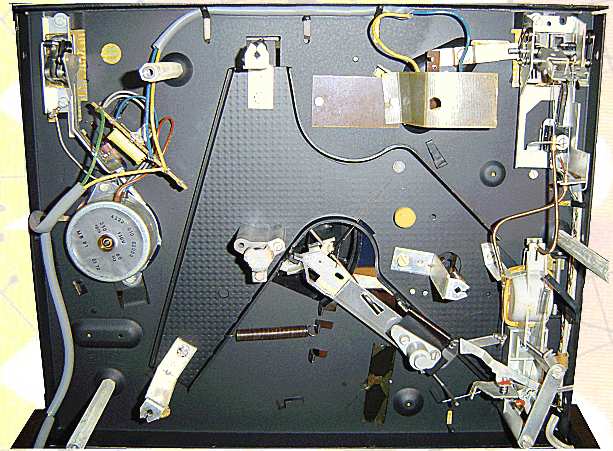

Onderkant van het dek
