Philips 22GF815

De Philips 22GF815 is een luxe stereo grammofoon uit 1973.

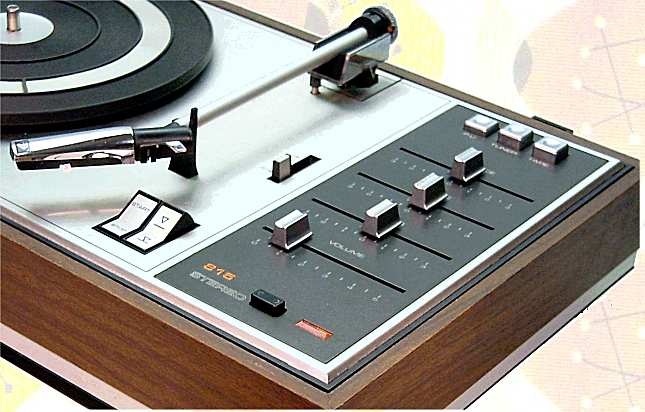

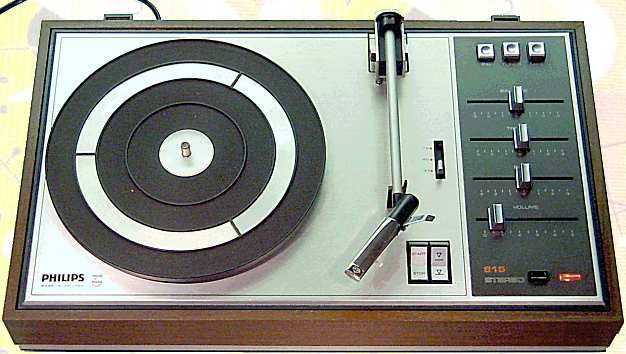

Het apparaat speelt op het lichtnet. De draaisnelheid (33, 45 of 78 toeren) wordt ingesteld met het schuifje rechts van de arm.
De naaldkracht wordt ingesteld met de draaiknop achterop de arm.

Daarvoor zitten twee schakelaars voor Start/stop en Lift. Het volume en de dubbele toonregeling (Balance, Treble, Bass, Volume) worden geregeld met de vier draaiknoppen. De druktoetsen zijn voor PU, Tuner en Tape, vooraan zit de Aan/uit schakelaar.

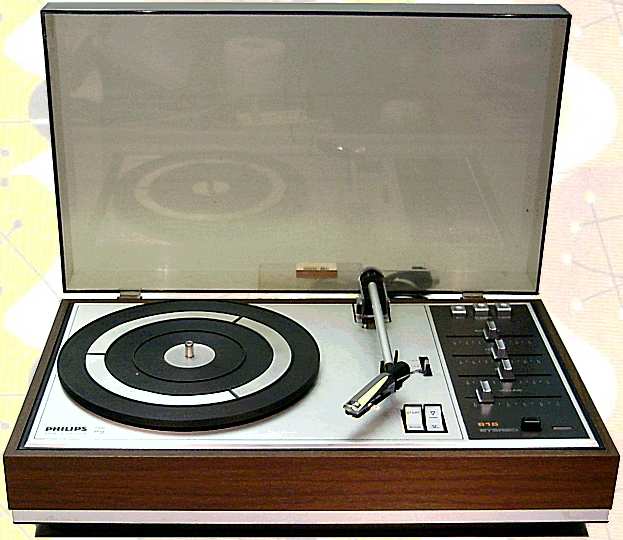

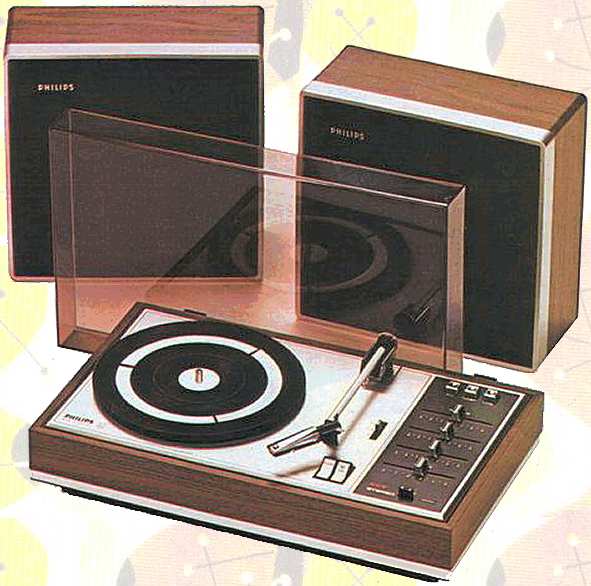

De speler wordt afgesloten met een plastic stofkap. Twee houten luidsprekerboxen werden bijgeleverd.

Deze grammofoon is eigendom van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Stereo
Type 22GF815
Serienummer
Bouwjaar 1973
Toepassing grammofoon
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
metalen arm
meslagers
naaldkracht instelling
ingebouwde armlift
Element type Philips 22GP205
Aantal transistors
Type transistors
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 50/60 Hz
Luidspreker
2 stuks losse Philips speakerboxen
dubbelconus speakers
Chassis
Philips 3-snelheden chassis
automatische afslag
aansluitingen voor Tuner en Tape
aansluiting voor hoofdtelefoon
uitgangsvermogen 2x 7 Watt
Behuizing houten plint, plastic stofkap
Afmetingen bxhxd 45x14x27 cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1973-1975
Seriegrootte onbekend
Bijzonderheden dubbele toonregeling

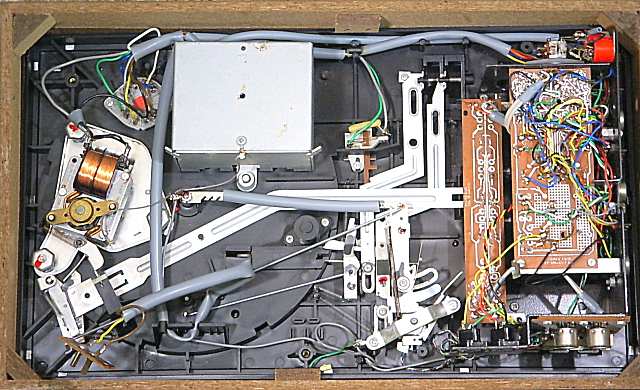

Links het aandrijfmechanisme, rechts de printplaten van de regel- en eindversterker. In de 2 mm dikke ijzeren doos aan de bovenkant van de foto zit de nettrafo

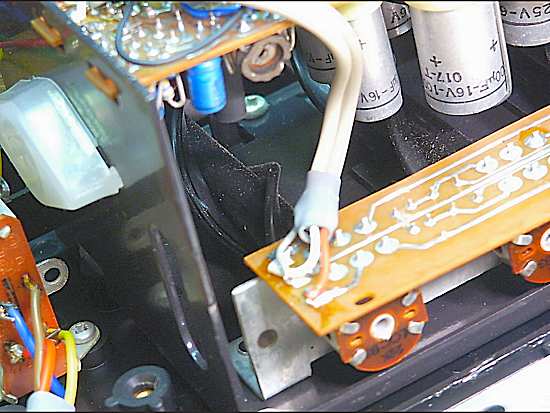

Een van de vier potmeters voor Volume en Toon. De beweging van de schuiven wordt via wokkelvormige kunststof strips overgebracht op de potmeters
