Philips AG2030 - 22GC030

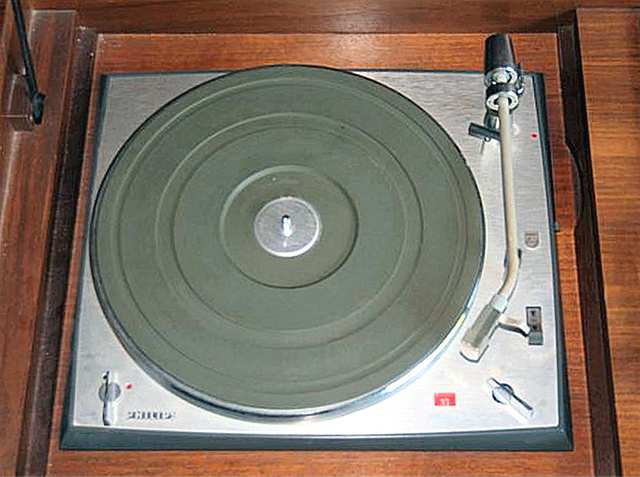

De Philips AG2030 Hi-Fi inbouw platenspeler is uit 1964.

De snelheid wordt ingesteld met de knop rechts voor op het dek. Links zit een knop voor starten en stoppen. Naast de arm is de toets voor de armlift.

In 1966 is de naam van deze speler gewijzigd in Philips 22GC030. Tevens zijn bij deze gelegenheid een aantal verbeteringen doorgevoerd: er werd dwarsdrukcompensatie toegepast en de naalddruk kon vanaf 1 gram worden ingesteld (met dank aan Johan Visser voor deze gegevens).

De eigenaar van deze platenspeler is Max Ramali.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Hi-Fi
Type AG2030
Serienummer
Bouwjaar 1966
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78  t/min
Plaatdiameter max. 31 cm
Arm
metalen balansarm, wrijving <0,1 g
hydraulisch gedempte armlift
vanaf 1966 dwarsdrukcompensatie
naalddruk instelbaar 2...4 gram
vanaf 1966 naalddruk instelbaar 1...4 gram
Element
Philips AG3407 of AG3409
magneto-dynamisch
20...20.000 Hz
Aantal transistors geen
Type transistors n.v.t.
Voedingsspanning
110, 127, 220, 240 V AC, 50 Hz, 10 watt
om te bouwen naar 60 Hz
Luidspreker geen
Chassis
Philips AG2030, 4-snelheden speler
spuitgietwerk chassis
stalen draaitafel 3 kg
wervelstroom rem t.b.v. stabilisatie van de snelheid
asynchroonmotor met riemaandrijving
rumble <-55 dB (DIN)
jengel <0,12%
afwijking toerental < 0,5%
Behuizing geen, inbouw model
Afmetingen bxhxd 36x32x16 cm
Gewicht 9 kg
Verkoopprijs Hfl
DM 95 voorversterker Philips AG9021-22GH921
Geschatte waarde
Productieperiode 1964-1968
Seriegrootte onbekend
Bijzonderheden


Philips AG2030 aandrijving


Detail riemaandrijving


Chassis van spuitgietwerk


De aandrijfmotor van de Philips AG2030 speler
