Philips AG2230 - 22GA230

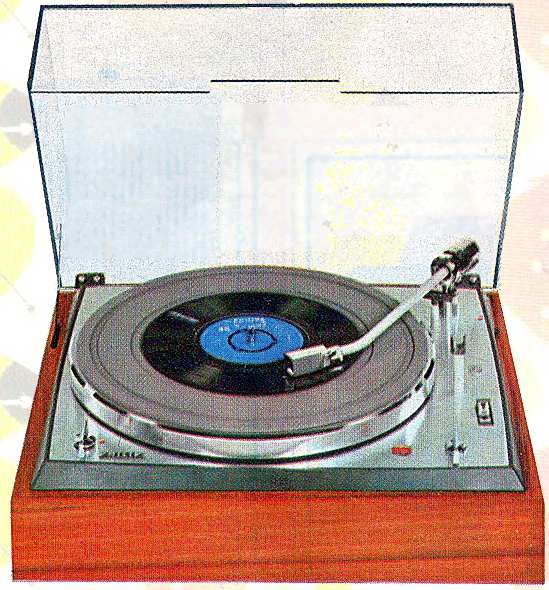

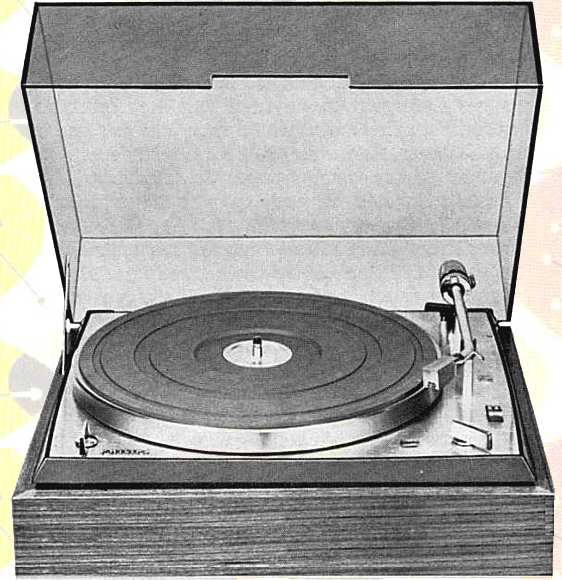

De Philips AG2230 Hi-Fi platenspeler is uit 1964.

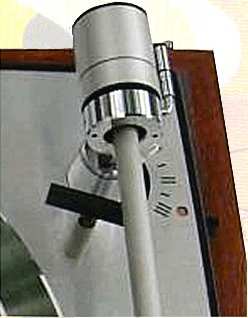

De Philips 22GA230 heeft een arm met dwarsdrukcompensatie

De snelheid wordt ingesteld met de knop rechts voor op het dek. Links zit een knop voor starten en stoppen. Naast de arm is de toets voor de armlift.

In 1966 is de naam van deze speler gewijzigd in Philips 22GA230. Tevens zijn bij deze gelegenheid een aantal verbeteringen doorgevoerd: er werd dwarsdrukcompensatie toegepast en de naalddruk kon vanaf 1 gram worden ingesteld (met dank aan Johan Visser voor deze gegevens).

Optioneel was een passende stereo voorversterker type AG9021 (vanaf 1966 22GH921) verkrijgbaar.

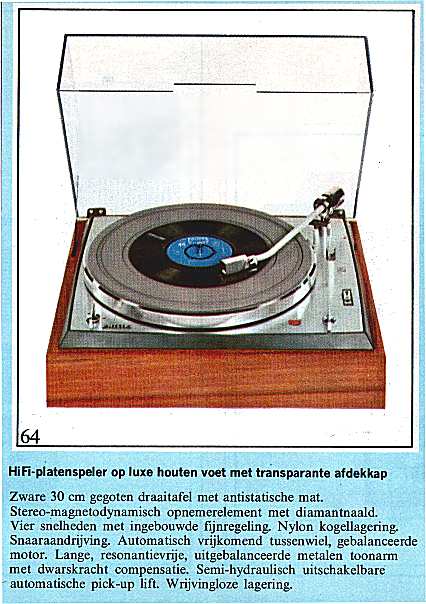

Philips folder 1965, met dank aan Dirk

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Germany
Eigennaam Hi-Fi
Type AG2230 en 22GA230
Serienummer
Bouwjaar 1964
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78  t/min
Plaatdiameter max. 31 cm
Arm
metalen balansarm, wrijving <0,1 g
hydraulisch gedempte armlift
vanaf 1966 dwarsdrukcompensatie
naalddruk instelbaar 2...4 gram
vanaf 1966 naalddruk instelbaar 1...4 gram
Element
Philips AG3407 of AG3409
magneto-dynamisch
20...20.000 Hz
Aantal transistors geen
Type transistors n.v.t.
Voedingsspanning
110, 127, 220, 240 V AC, 50 Hz, 10 watt
om te bouwen naar 60 Hz
Luidspreker geen
Chassis
Philips AG2030, 4-snelheden speler
spuitgietwerk chassis
metalen 30 cm draaitafel, gewicht 3 kg
nylon kogellager
asynchroonmotor met snaaraandrijving
automatisch vrijkomende tussenwiel
wervelstroom rem t.b.v. stabilisatie van de snelheid
rumble <-55 dB (DIN)
jengel <0,12%
afwijking toerental < 0,5%
Behuizing
teakhouten plint
transparante stofkap
Afmetingen bxhxd 38,5x34x17,5 cm
Gewicht 10 kg
Verkoopprijs Hfl 464, DM 470 (D) Philips AG2030
DM 95 voorversterker Philips AG9021-22GH921
Geschatte waarde
Productieperiode 1964-1969
Seriegrootte onbekend
Bijzonderheden optionele voorversterker Philips AG9021


Philips AG2030 aandrijving


Detail riemaandrijving


Chassis van spuitgietwerk


De aandrijfmotor van de Philips AG2030 speler

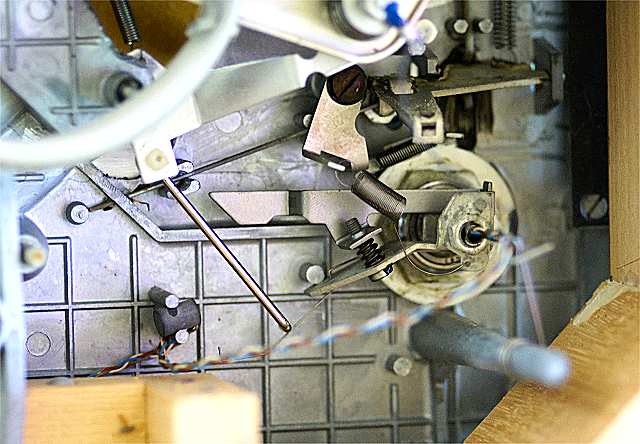

Afslag mechanisme


Documentatie Philips AG2230


Documentatie Philips AG9021
