Philips AG9007

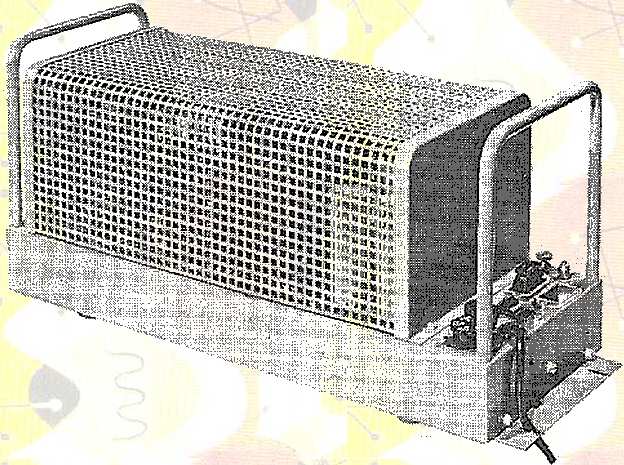

Deze zware 65 Watt High Fidelity hoofdversterker is de Philips AG9007 uit het jaar 1957.

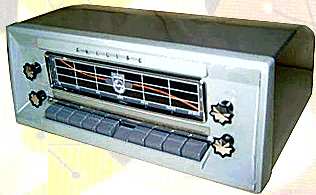

De bijbehorende Philips AG9004 regelversterker

Het toestel is uitgerust met een transformatorloze eindtrap (OTL). Het is de bedoeling om er een 1 of meerdere 800 ohm luidsprekers op aan te sluiten. Er is geen volumeregeling aanwezig, de eindversterker dient te worden voorafgegaan door de Philips regelversterker type AG9004.

De eindtrap van de AG9007 bestaat uit 4 buizen van het type EL36. Deze zijn 2 aan 2 parallel geschakeld. Samen met de dubbele "zwevende" voedingen, die zijn uitgerust met seleencellen, wordt een z.g. Circlotron eindtrap gevormd.

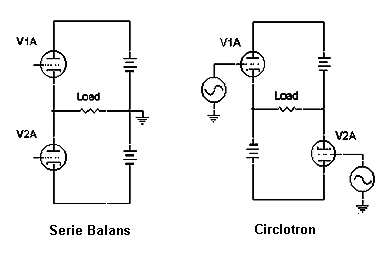

Dit is een schakeling die lijkt op de bij Philips gebruikelijke serie-balans schakeling. Maar bij de Circlotron zijn de buizen en de voeding net iets anders met elkaar verbonden, waardoor in theorie een volkomen symmetrische schakeling ontstaat. Vaak wordt in de literatuur aangegeven dat een voordeel van de Circlotron de lage uitgangsimpedantie zou zijn. Maar dit speelde nog niet in 1957, de beschikbare luidsprekers hadden indertijd voldoende eigen demping en waren nog niet afhankelijk van de demping door de versterker.

Deze bijzondere schakeling, die ook in de oudere Philips AG9000, AG9001 en AG9006 versterkers is toegepast, is in 1952 gepatenteerd door de Fin Tapio Köykkä. Philips maakte gebruik van een licentie van Köykkä. De naam Circlotron is in 1954 bedacht door de Amerikaanse firma Electro-Voice.

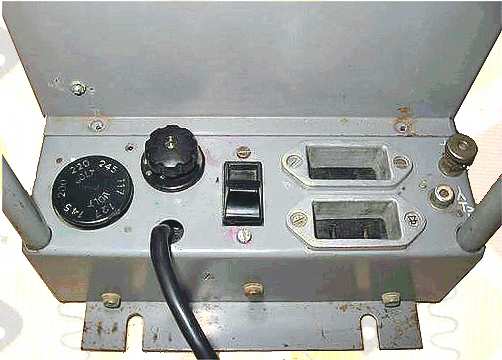

Spanningscaroussel met netaansluiting, aan/uit schakelaar, luidsprekerentrees en cinch bus voor het aansluiten van de regelversterker

Het resultaat is een zeer stabiele en krachtige versterker, die weliswaar bedoeld was voor de huiskamer maar in de praktijk voornamelijk werd gebruikt voor professionele doeleinden.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type AG9007
Serienummer
Bouwjaar 1957
Toepassing eindversterker
Aantal buizen 7
Type buizen EF86 (3x), EL36 (4x)
Voedingsspanning
117, 127, 145, 200, 220 of 245 volt instelbaar
zekering 2A (117-145 V) of 1A (200-245 V)
177 Watt, 50-100 Hz
Luidspreker geen, aanbevolen Philips AD5034 (800 ohm)
Chassis
metaal, semi-professionele uitvoering
ingangsniveau 5 volt
uitgangsvermogen maximaal 65 Watt over 800 ohm
frequentie curve 25...20.000 Hz binnen 0,5 dB
intermodulatie vervorming < 2% bij 65 W
harm. vervorming 0,3% bij 65 W

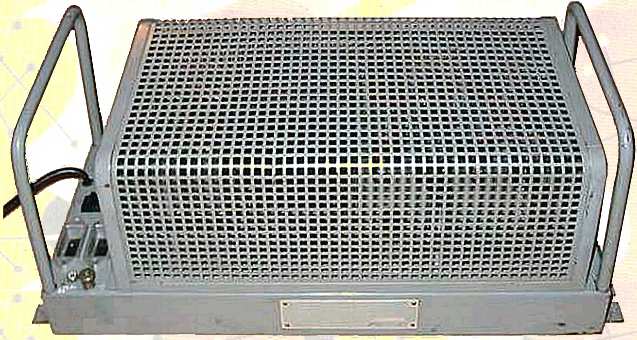

Behuizing
geperforeerde metalen kap
2 draaggrepen
geschikt voor montage in 19-inch rek
Afmetingen bxhxd 44x22x17 cm
Gewicht 8 kg
Verkoopprijs Hfl 1250 incl. voorversterker Philips AG9004
Geschatte waarde €
Productieperiode 1957-1960
Seriegrootte enkele honderden stuks
Bijzonderheden Circlotron 800 ohm OTL eindtrap

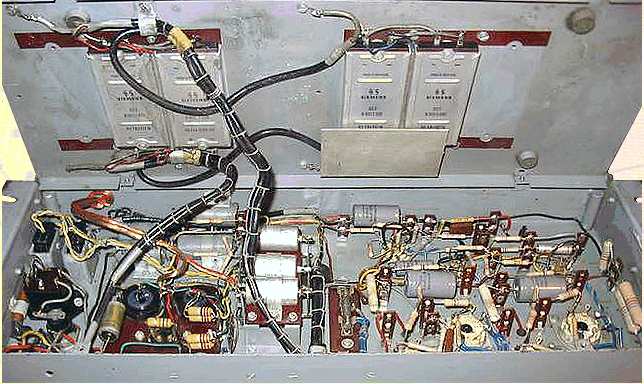

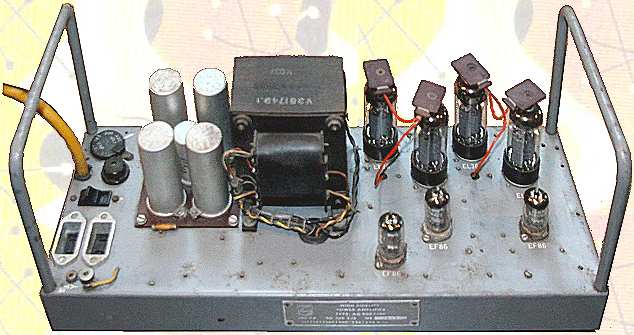

Geheel links de in- en uitgangen, in het midden de voeding en rechts de buizen
