Philips H1X41T |
|
|
||

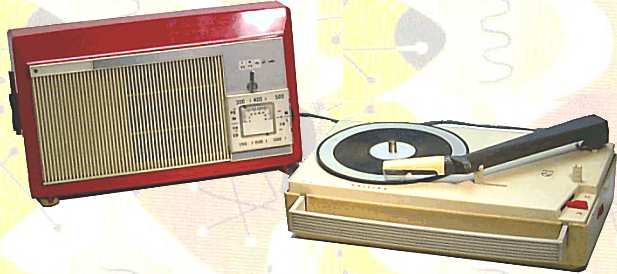

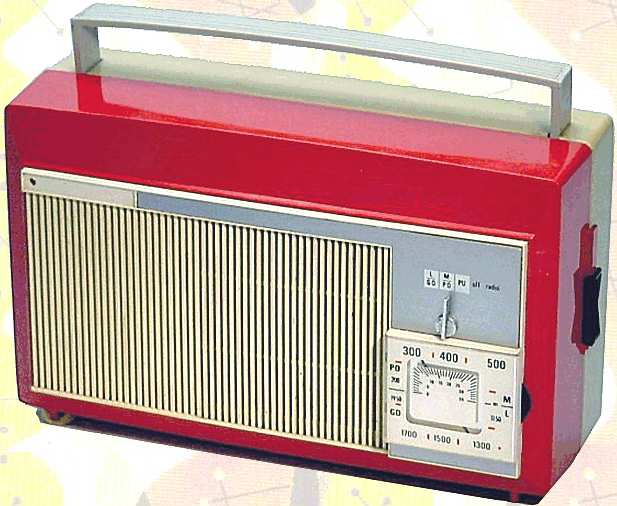

De Philips radiogrammofoon type H1X41T uit 1964 bestaat uit een
plastic koffertje met daarin een
MG/LG afstemmer, mono versterker en
een 3-snelheden platenspeler. De grammofoon (en de radio) wordt van
stroom voorzien door middel van 6 Engelse cellen die 40 uur meegaan.
Dit exemplaar heeft een ingebouwde versterker en luidspreker in de deksel. In de zijkant van de plastic koffer zijn 2 knoppen aangebracht voor VOLUME en TOON. De snelheid wordt ingesteld met een schuifje onder de toonkop. In de deksel zit een steuntje om de 45-toeren puck op te bergen. De rado wordt bediend met twee knopjes op de deksel. Dit toestel is ingebracht door Peter Spies. |
SPECIFICATIES EN GEGEVENS
| Merknaam |
Philips'
Gloeilampenfabrieken NV, Eindhoven |
||||||
| Land van herkomst | Nederland | ||||||
| Eigennaam | geen | ||||||
| Type | H1X41T | ||||||
| Serienummer | |||||||
| Bouwjaar | 1964 | ||||||
| Toepassing | grammofoon en omroepontvanger | ||||||
| Draaisnelheid | 33, 45 en 78 t/min | ||||||
| Plaatdiameter | max. 31 cm | ||||||
| Arm | plastic arm | ||||||
| Element | Philips AG3310 met diamantnaald | ||||||
| Aantal transistors | 7 | ||||||
| Type transistors | Philips AF127 (3x), OC75, OC71, OC74 (2x) | ||||||
| Voedingsspanning | 9 Volt, wordt geleverd door 6 Engelse cellen | ||||||
| Luidspreker | Philips AD3417Y, 10 cm rond | ||||||
| Chassis |
|
||||||
| Frontplaat | plastic | ||||||
| Golfbereik | MG 185-580 m, LG 1150-2000 m | ||||||
| Afstemming | AM afstemming door middel van twee gekoppelde variabele condensatoren | ||||||
| Schalen | roterende wijzernaald | ||||||
| Schakeling | meng + mf + det + 2xlf | ||||||
| Aantal kringen | 5 | ||||||
| Middenfrequentie | 455 kHz | ||||||
| Antenne | ferroceptor voor MG en LG | ||||||
| Behuizing |
|
||||||
| Afmetingen bxhxd | 27x16x10 cm | ||||||
| Gewicht | 2,6 kg | ||||||
| Verkoopprijs | Hfl | ||||||
| Geschatte waarde | € | ||||||
| Productieperiode | 1964-1966 | ||||||
| Seriegrootte | onbekend | ||||||
| Bijzonderheden |
|
|
