Philips H3X52AT

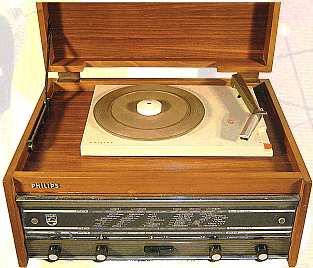

In 1965 verschenen de eerste "All transistor" huiskamermodellen van Philips. De Philips grammofooncombinatie type H3X52AT uit dat jaar bestaat uit een lage houten kast met daarin een AM/FM afstemmer met 3 golfbereiken, mono versterker en 2-snelheden draaitafel. Deze laatste wordt afgesloten met een houten bovenklep.

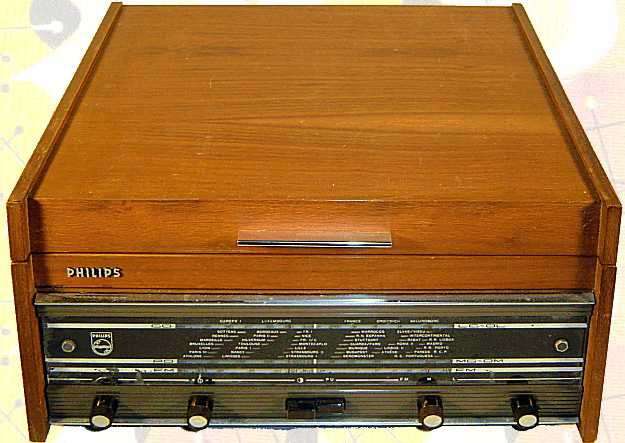

De vier ronde knoppen zijn voor geluidsperkte, klank, golfgebied en afstemming. De twee druktoetsen voor aan/uit en pick-up.

De snelheid wordt ingesteld met het schuifje onder de toonarm.

De speciale ovale luidspreker is opzij rechts van de kast gemonteerd.

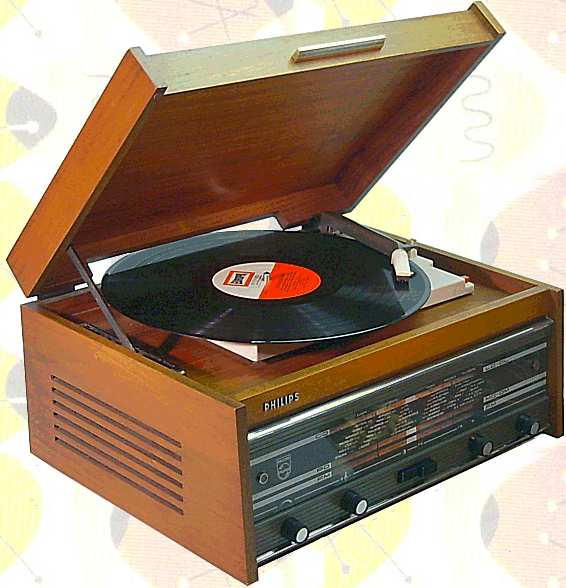

Dit toestel is van Hennie Overdijk, de bovenste foto en de foto van de aandrijving zijn van Peter Spies.

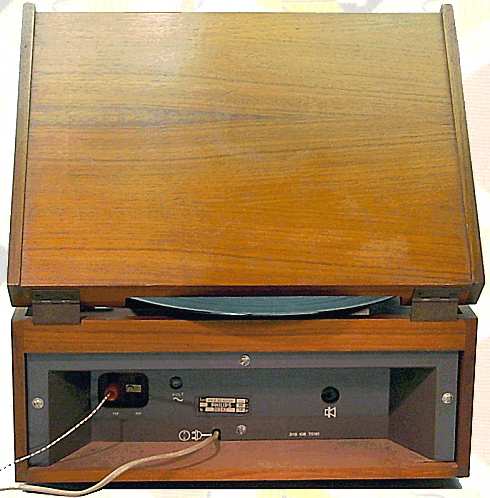

De plaat steekt aan de achterkant iets door de deksel heen

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst

Nederland

Eigennaam

geen

Type

H3X52AT

Serienummer

Bouwjaar

1965

Toepassing

grammofoon en omroepontvanger

Draaisnelheid

33 en 45 t/min

Plaatdiameter

max. 31 cm

Arm

plastic

Element

Philips AG3310 met diamantnaald

Aantal transistors

11 plus 10 diodes

Type transistors

AF124, AF125, AF126 (3x), AF117, AC127, AC132, AC126, AC128 (2x)
schaalverlichting 6,3 Volt/0,32 A

Voedingsspanning

110, 127, 220 en 240 Volt AC, 50 Hz, 13 Watt

Luidspreker

Philips AD3386PX, 15 ohm, 3 Watt

Chassis

	Philips AG2031, 2-snelheden, plastic
	platte miniatuur synchroonmotor 6,3 Volt AC
	aandrijving via wielcaroussel met twee rubber snaartjes op binnenkant van de draaitafel
	geperst stalen plateau 17 cm
	automatische afslag
	rumble < -45 dB
	2 printplaten
	uitgangsvermogen 1,8 Watt

Frontplaat

plexiglas

Golfbereik

MG 187-572 m, LG 1154-2000 m, FM 87,5-104 MHz

Afstemming

	AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
	FM afstemunit eveneens uitgerust met dubbele luchtvarco

Schalen

3 horizontale schalen, 1 wijzer

Schakeling

meng + 2xmf + det + 3xlf (AM)
meng + 3xmf +det +3xlf (FM)

Aantal kringen

4 (AM), 6 (FM)

Middenfrequentie

452 kHz (AM), 10,7 MHz (FM)

Antenne

	lange ferroceptor voor LG-MG ingebouwd
	draadantenne voor FM ontvangst
	aansluitingen voor AM en FM extern

Behuizing

mat notehouten houten kast

Afmetingen bxhxd

39x19x30 cm

Gewicht

Verkoopprijs

Hfl 355

Geschatte waarde

€

Productieperiode

1965-1967

Seriegrootte

onbekend

Bijzonderheden

	losse 45-toeren adapter
	aansluiting extra luidspreker

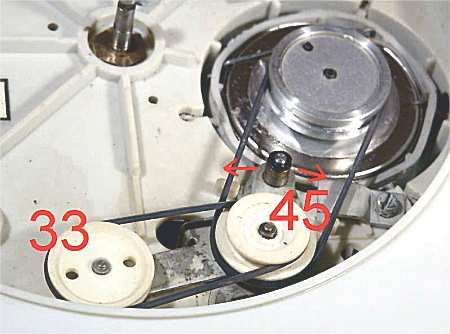

De aandrijving bestaat uit een wielcaroussel met twee rubber snaartjes op de binnenkant van de draaitafel
