Philips HX528A

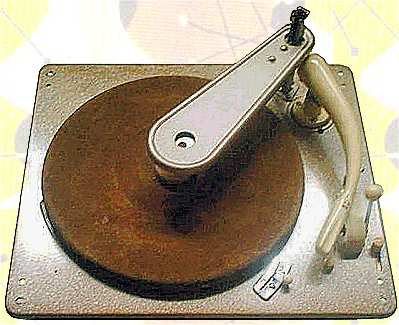

Platenwisselaar type Philips 1003, hier voorzien van een later kristalelement type AG3016

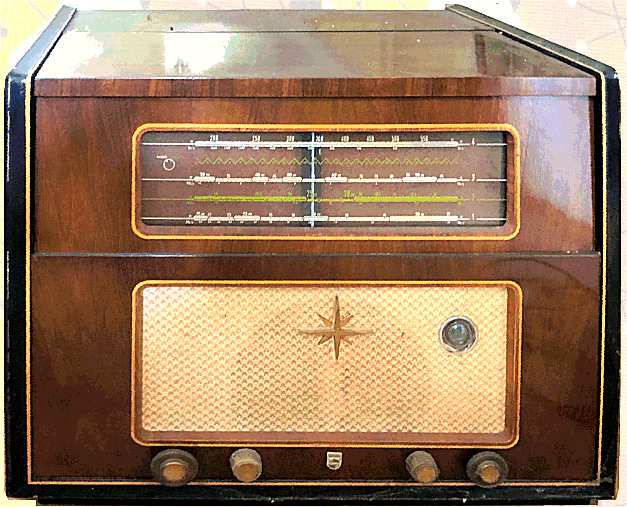

De Philips tafel-radiogrammofoon type HX528A bestaat uit een flinke houten kast met daarin een AM Tropenafstemmer met 4 golfbereiken, mono versterker en een 3-snelheden platenwisselaar. Deze laatste wordt afgesloten met een houten bovenklep.

Voor een betere toegang tot de bedieningsorganen van de platenwisselaar kan de afstemschaal naar voren worden geklapt. Het toestel is uit 1952.

De knop links is voor Volume-Aan/uit en Pickup, dan komt de Toonregelaar met Bas-schakelaar en rechts de knoppen voor het Golfbereik en de Afstemmen.

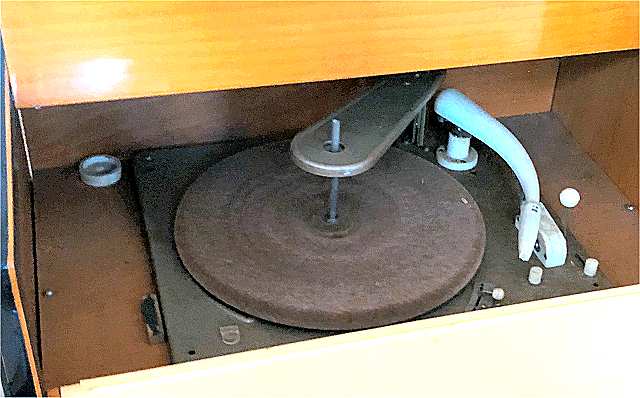

Ingebouwde Philips AG1000 wisselaar, foto Raymond Kok

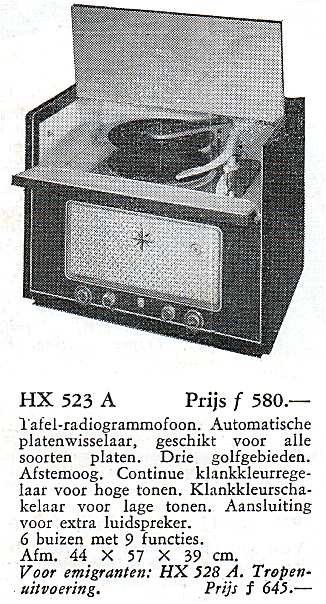

Advertentie Philips HX523A en HX528A, de tropenuitvoering werd in Nederland verkocht aan emigranten


EM34 afstemoog

De snelheidshandel van de platenwisselaar (3-standen) zit rechts voor de draaitafel, de diameterhandel (2 standen, 7 of 10-12 inch) zit rechts van de toonkop. De Start-stop-reject handel is juist achter de diameterhandel geplaatst, de Repeat toets zit tussen de snelheidshandel en de diameterhandel. Deze grammofoon kan 25 cm en 30 cm platen door elkaar wisselen tot een maximum van 10 stuks. Handbediening is mogelijk.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type HX528A
Serienummer
Bouwjaar 1952
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm
Element
type Philips AG3002, AG3003, AG3004, AG3005 of AG3006 in houder
vanaf 1953 werd een Philips AG3010, AG3012 of AG3013 toegepast
kristalelement, smal model, crème
naalddruk 15 g
Aantal buizen 6
Type buizen Philips ECH42, EAF42, EBC41, EL41, AZ41, EM34
schaallampjes 8045D (2x)
Voedingsspanning 90, 110, 125, 145, 200 en 220 Volt AC, 50 Hz, 56 Watt
Luidspreker Philips 9768
Chassis
platenwisselaar type Philips AG1000
plaatdiameter instelbaar op 17.5, 25 of 30 cm
wisselt maximaal 10 platen
wisselt 25 en 30 cm platen door elkaar
2-polige asynchroonmotor, 10 Watt
aandrijving via meervoudige motorpoelie en rubber tussenwiel op de onderkant van de draaitafel
geperste stalen draaitafel
automatische afslag
Frontplaat luidsprekerdoek
Golfbereik KG1 11,5..19,9 m, KG2 24,9..32 m, KG3 30..93 m, MG 185..580 m
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 4 horizontale schalen
Schakeling
meng + 2xmf + det + 2xlf
bandbreedte 9,5 kHz
Aantal kringen 5
Middenfrequentie 452 kHz
Antenne aansluitingen voor draadantenne plus aarde
Behuizing notenhouten kast
Afmetingen bxhxd 57x42x38 cm
Gewicht 14 kg
Verkoopprijs Hfl 645
Geschatte waarde
Productieperiode 1952-1954
Seriegrootte onbekend
Bijzonderheden
tropenontvanger met ingebouwde grammofoon
aansluiting voor grammofoon en extra luidspreker (5 ohm)


Aandrijving via rubberen tussenwiel en wisselmechanisme
