Portadyne AG80

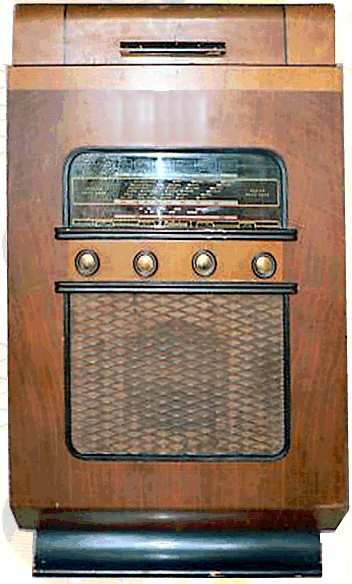

Deze Portadyne AG80 radiogrammofoon uit 1948 bestaat uit een houten meubel met daarin een afstemmer met 3 golfbereiken, een versterker en een Garrard RC70A platenwisselaar.


Garrard RC70 platenwisselaar

De platen-wisselaar wisselt 10 en 12 inch platen, maar niet door elkaar zoals bij de RC60.

Links-voor zit de Start-Stop-Reject schakelaar, links in het midden de schakelaar voor de plaatdiameter.

Het ingebouwde radiotoestel heeft 3 golfbereiken.

SPECIFICATIES EN GEGEVENS

Merknaam

Portadyne Radio Ltd., Londen

Land van herkomst Verenigd Koninkrijk
Eigennaam
Type AG80
Serienummer
Bouwjaar 1948
Toepassing grammofoon en omroepontvanger
Draaisnelheid 78 t/min
Plaatdiameter max. 31 cm
Arm aluminium
Element Garrard magnetisch element
Aantal buizen 5
Type buizen 6K8G, 6K7G, 6Q7G, 25A6, 25Y5
Voedingsspanning 200-250 Volt AC, 50 Hz
Luidspreker rond
Chassis Garrard RC70A wisseldek
Frontplaat
glasplaat, gefineerd hout
luidsprekeropeningen met metalen rooster
Golfbereik KG 16-50 m, MG 200-550 m, LG 80-2000 m
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 3 horizontale schalen, 1 wijzer
Schakeling meng + mf + det + 2xlf
Aantal kringen 5
Middenfrequentie  kHz
Antenne aansluitingen voor antenne en aarde
Behuizing gefineerde houten kast
Afmetingen bxhxd  cm
Gewicht  kg
Verkoopprijs
Geschatte waarde
Productieperiode 1948
Seriegrootte onbekend
Bijzonderheden

Garrard RC70
