Pye G66 Stereogram


BSR SP6 spindel

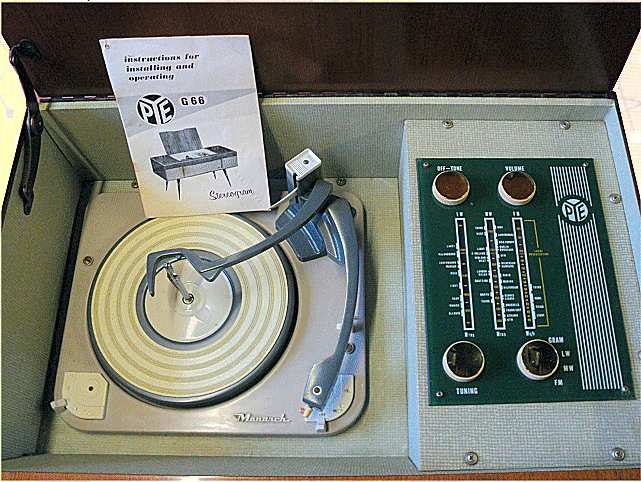

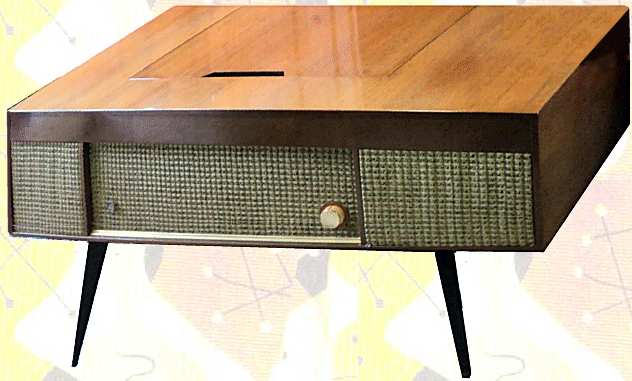

Een Pye G66 Radiogrammofoon uit 1962 met een ingebouwde Monarch UA14 wisselaar. Deze speelt een stapel van 10 platen met verschillende diameters volautomatisch af, en stopt na de laatste plaat. De aftaster is voorzien van 2 naalden (Normaal en Micro).

Het radio gedeelte heeft 3 golfbereiken: LG, MG en FM. De bediening gaat via vier draaiknoppen, deze zijn voor Aan/uit-Toon, Volune, Afstemmen en Golfbereik.

De BSR platenspeler heeft vier snelheden. Deze worden ingesteld met het schuifje links-voor. Rechts-voor zit een schuifje voor de wisselfuncties.

Dit meubel is van Chris Jones.

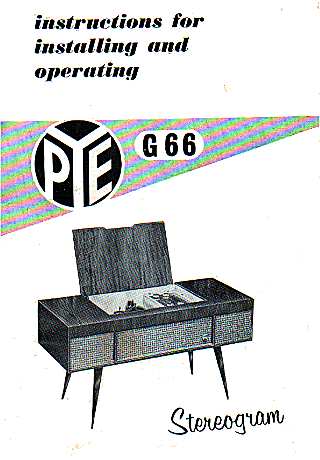

Gebruikershandleidingen

SPECIFICATIES EN GEGEVENS

Merknaam

Pye Limited of Cambridge

Land van herkomst Verenigd Koninkrijk
Eigennaam Stereogram
Type G66
Serienummer
Bouwjaar 1962
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element stereo turn-over element
Aantal buizen 6
Type buizen ECC85, ECH81, EBF89, ECC83, EL84 (2x)
Voedingsspanning 200..250 volt AC, 50 Hz
Luidspreker ingebouwd
Chassis
BSR Monarch wisseldek UA14 met 4 snelheden
Pye 3-bands G61 radiochassis met stereo eindversterker
uitgangsvermogen 2x 3 Watt
Frontplaat kunststof
Golfbereik LW, MW en FM
Afstemming twee maal dubbele varco
Schalen 3 lineaire afstemschalen
Schakeling AM: meng + mf + det + 2xlf
FM: hf + meng + 2x mf + det + 2x lf
Aantal kringen 5 (AM) en 7 (FM)
Middenfrequentie 470 Kc (AM) en 10,7 Mc (FM)
Antenne
ferrietantenne t.b.v. AM, ingebouwde dipool t.b.v. FM
aansluitingen voor draadantenne en dipoolantenne
Behuizing houten kast, gefineerd
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1962-1964
Seriegrootte onbekend
