RFT Phonomatic P15-69KW

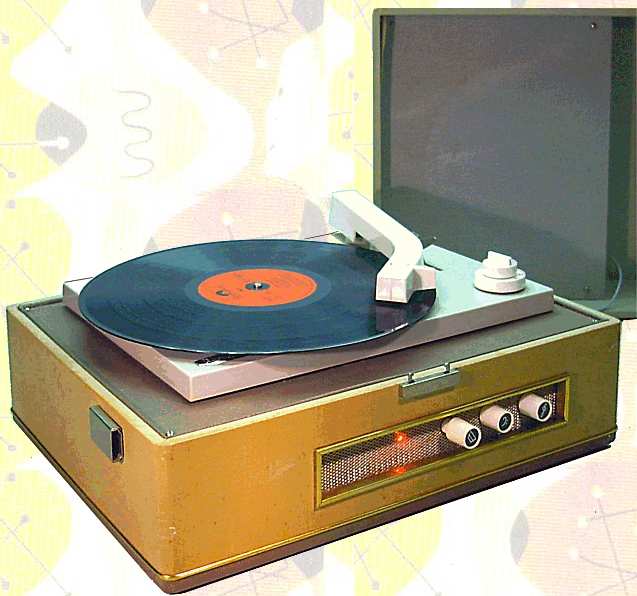

Deze RFT Phonomatic is een 4-snelheden mono platenspeler uit 1967 met ingebouwde versterker en luidspreker.

De fabrikant is VEB Funkwerk Zittau. Op de koffer en het draaitafel-chassis zit een chrome Phonomatic merkplaatje, op de plaats waar je het voor deze fabrikant gebruikelijke Zyphona merk zou verwachten.

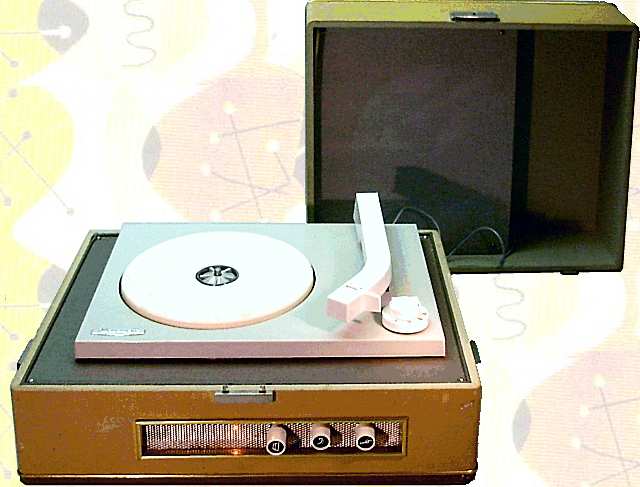

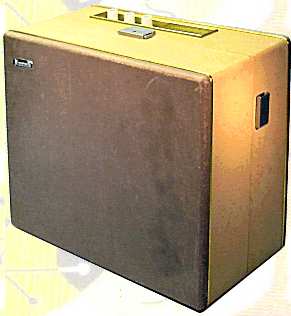

Het apparaat zit in een houten koffer met handgreep.

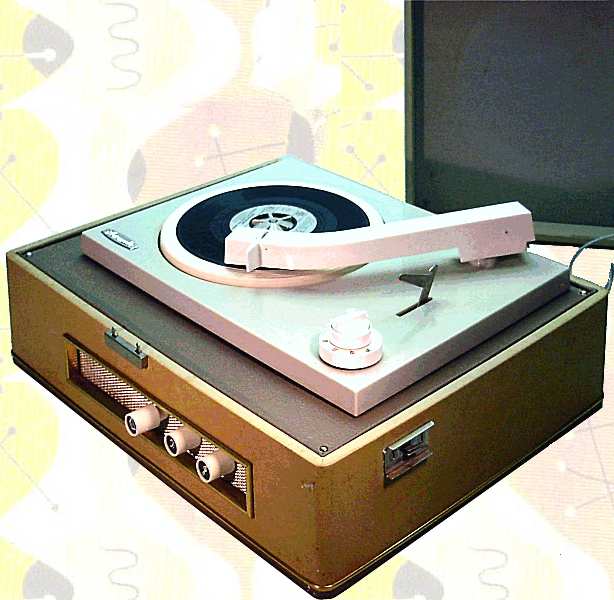

De snelheid wordt ingesteld met de onderste ring van de draaiknop rechts van de draaitafel. De ring erboven is de startknop, deze ontgrendelt tevens de arm. De bovenste knop bedient de armlift. Een Volume-, Laag en Hoog regelaar zijn voor op de koffer aangebracht, evenals een pilotlampje.

Het toestel heeft een automatische afslag die tevens de arm omhoog tilt via de armlift.

VEB Funkwerk Zittau maakt vanaf 1949 radiotoestellen, vanaf 1953 alleen nog grammofoons. De verkoop van deze toestellen werd centraal geregeld vanuit Berlijn door RFT.

De foto's zijn van Peter Spies.

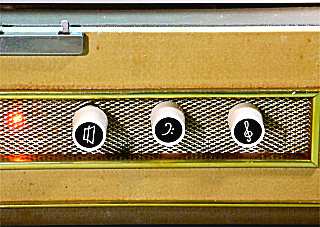

Het pilotlampje straalt door het metalen sierrooster heen

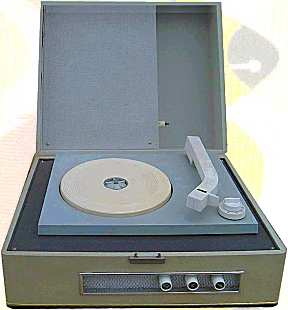

De grijze uitvoering

SPECIFICATIES EN GEGEVENS

Merknaam

Phonomatic
Verkoop: RFT, Berlijn
Fabrikant: VEB Funkwerk Zittau (FWZ), Zittau-Olbersdorf

Land van herkomst Oost-Duitsland
Eigennaam Phonomatic
Type P15-69KW

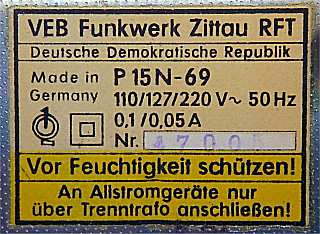

Serienummer 47005
Bouwjaar 1967
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter tot 31 cm
Arm plastic, ingebouwde armlift
Element
RFT stereo kantelelement KSMU0263
gevorkte naalddrager met S en N naald
Aantal buizen 2
Type buizen ECC83, EL95
Voedingsspanning
110, 127, 220 Volt, 50 Hz
netzekering 0,4 of 0,2 A
Luidspreker in deksel
Chassis
type P15N-69, 10 Watt
metaal, 2-polige asynchroonmotor
Behuizing
houten koffer, bekleed met vinyl
datum 20 juni 1967
Afmetingen bxhxd 43x35x23 cm
Gewicht 9 kg
Verkoopprijs 365 DM
Geschatte waarde
Productieperiode 1965-1969
Seriegrootte onbekend
Bijzonderheden
ingebouwde 45-t adapter
automatische afslag met armlift
armvergrendeling gekoppeld met startknop

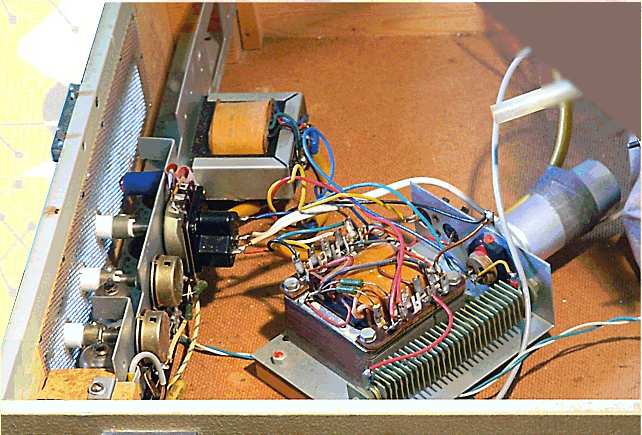

Links de potmeters en de uitgangstrafo, in het midden de voeding die is uitgerust met een seleengelijkrichter


De aandrijving met links de asynchroonmotor en rechts het afslagmechanisme
