Rosita  Music-Eckschrank 71

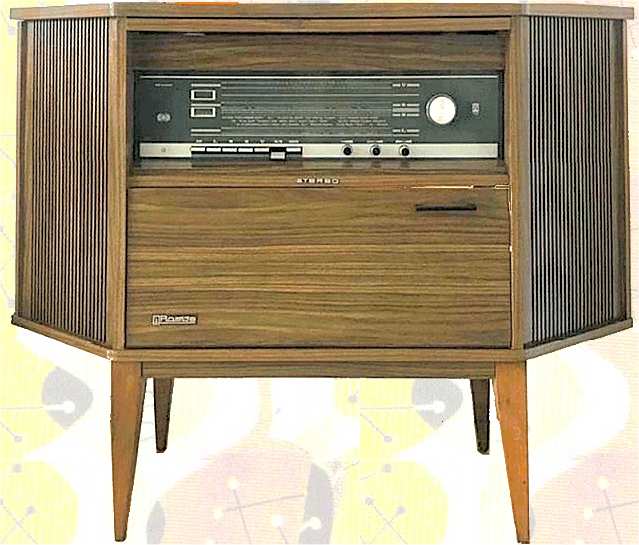

Deze Rosita Music-Eckschrank (hoekkast) is een stereo radio-grammofoonmeubel uit 1971.

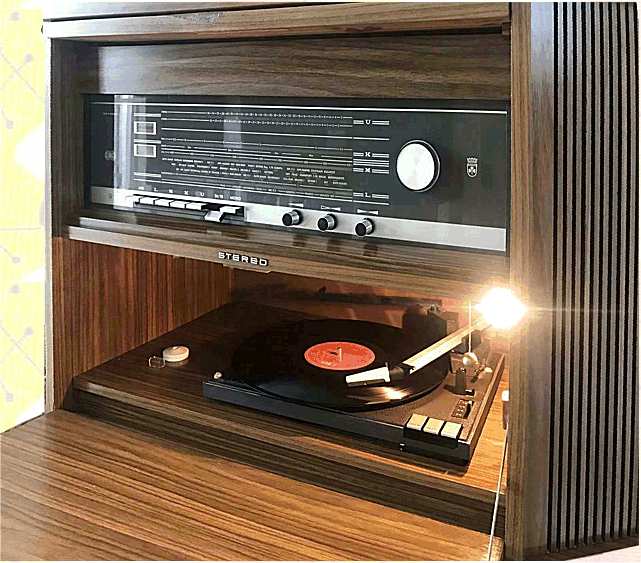

De radio, de versterkers en de luidsprekers vinden bovenin een plek, terwijl de grammofoon hieronder een plek heeft gevonden.

Links op de radio zitten 7 druktoetsen (Aus, LW, MW, KW, UKW, TA/TB, Mono), rechts een grotere afstemknop en 3 knopjes voor Volume, Toon en de Balans.

De 4-snelheden platenwisselaar is afkomstig van Philips, en heeft het typenummer 22GC047. Het kan maximaal een stapel van 7 platen wisselen.

Rosita is een merk van Theo Schmitz GmbH, Schloss Neuhaus, Paderborn (D).

Het bedrijf start in 1955 met de fabrikage van radiomeubels, en combineert zelf ontworpen kasten met techniek van met name Grundig, Philips en Dual.

Deze Rosita is van Léon.

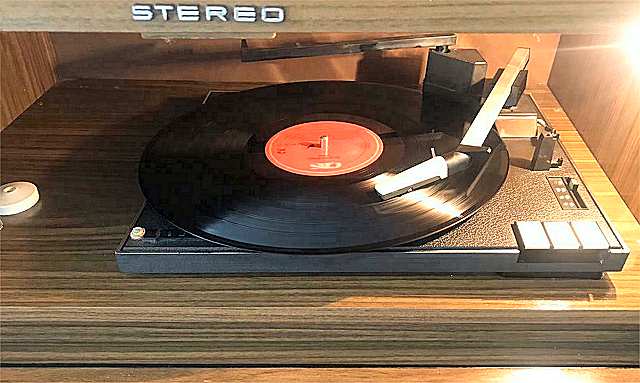

Philips 22GC047 grammofoon

SPECIFICATIES EN GEGEVENS

Merknaam

Rosita, Paderborn

Land van herkomst Duitsland
Eigennaam Music-Eckschrank
Type 8064ST
Serienummer
Bouwjaar 1971
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm metaal/plastic
Element
Philips 22GP200 of 22GP300
naalddruk 6 g
Aantal transistors 21
schaallampjes 7 V/0,1 A (2x), stereo 6 V/0,05 A
Type transistors BF222, BF185 (BF255), BF238 (BF240), BF255 (2x), BC239 (2x), AD156 (3x), AD157 (2x)
Voedingsspanning
110 of 220 Volt, 50 Hz, 25 Watt
netzekering 250 of 125 mA T
Luidspreker 2 luidsprekers met dubbelconus
Chassis
Philips 4-speed platenwisselaar 22GC047
Grundig 4-bands radiochassis CS160/8064ST met stereo versterker en Grundig stereo decoder 10
uitgangsvermogen 2x 3 Watt
Frontplaat notenhout motief
Golfbereik LW 150-350 kHz, MW 510-1620 kHz, KW  5,9-16,2 MHz en UKW 87,5-108 MHz
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren, FM idem
Schalen 4 horizontale afstemschalen
Schakeling meng + 2xmf + det + 2xlf (AM)
Aantal kringen 6 (AM), 8 (UKW)
Middenfrequentie 460 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde ferriet antenne LW/MW
ingebouwde dipoolantenne voor KW/UKW
externe UKW aansluiting 240 ohm

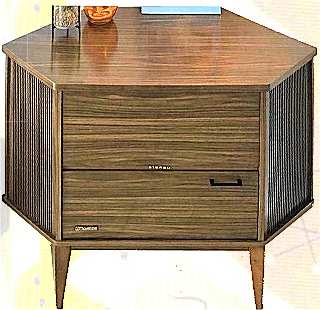

Behuizing houten kast met boven- en voorklep, notenmotief
Afmetingen bxhxd 107x80x70 cm
Gewicht 46 kg
Verkoopprijs
Geschatte waarde
Productieperiode 1970-1972
Seriegrootte onbekend
Bijzonderheden
