Saba Breisgau 6 Automatic

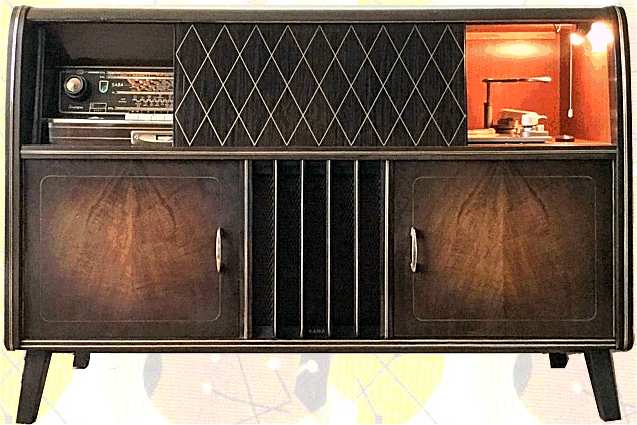

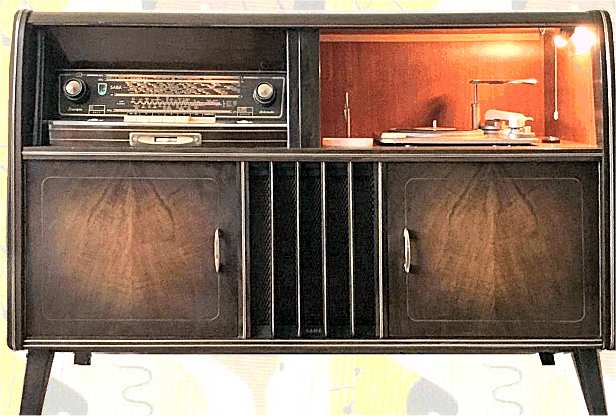

Deze Saba grammofoon combinatie uit het modeljaar 1955-1956 bestaat uit een Dual 1003 platenwisselaar, een FM/AM druktoetsradio met motorafstemming, een versterker en een luidsprekerbox.


Magisch afstemoog EM80

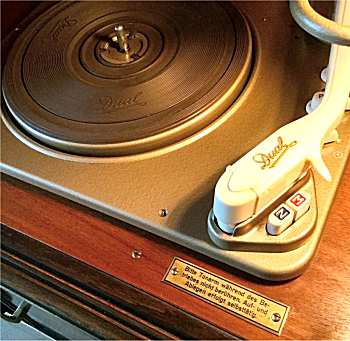

De Dual 1003 kan maximaal 10 platen met verschillende diameters wisselen. Na het indrukken van de startknop (M voor 78-t platen of M voor microgroef platen) start de grammofoon en zoekt de toonkop automatisch de inloopgroef van de plaat op. Hiervoor gebruikt Dual een gepatenteerde Luxor vinding.

Door de pauzeknop in te drukken pauzeert de speler 1 tot 4 minuten tussen de plaatkanten in. Na elke dans even tijd voor een praatje!

  1. 10 platen van elk formaat, mits zelfde groef en zelfde toerental, worden gemengd gespeeld

  2. ruisfilter onderdrukt ruis bij oudere platen

  3. pauze schakelaar, na elke plaat pauze van 1 to 4 minuten mogelijk

  4. repeteerschakelaar: elke gewenste plaat kunt u direct nog eens horen

  5. starttoets N of M kiest juiste saffier en stelt mechanisme in werking

  6. stoptoets voor vˇˇrtijdige beŰindiging

  7. breedband pickup 20 - 20.000 perioden

  8. overzichtelijke instelling toerental (33 1/3-45-78) verende ophanging

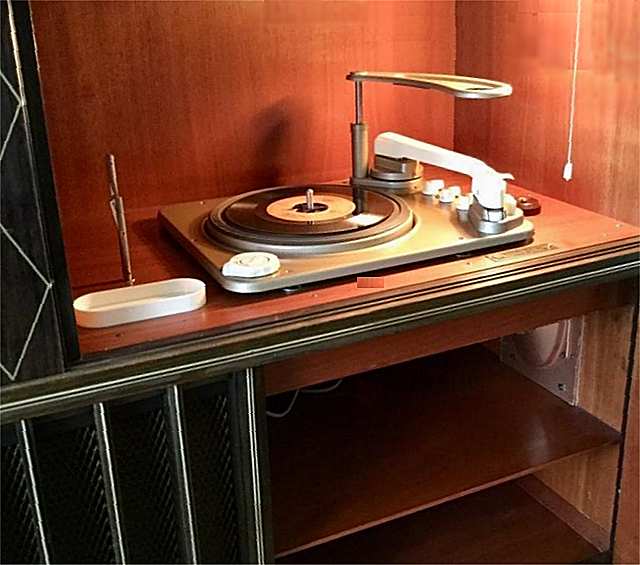

Dual 1003 platenwisselaar

Via de repeteertoets kan een plaat nog eens herhaald worden. Verder is voorzien in een stoptoets.

Toebehoren zijn een korte platenstift, een wisselas en een centreerstukje voor 45-toeren platen.

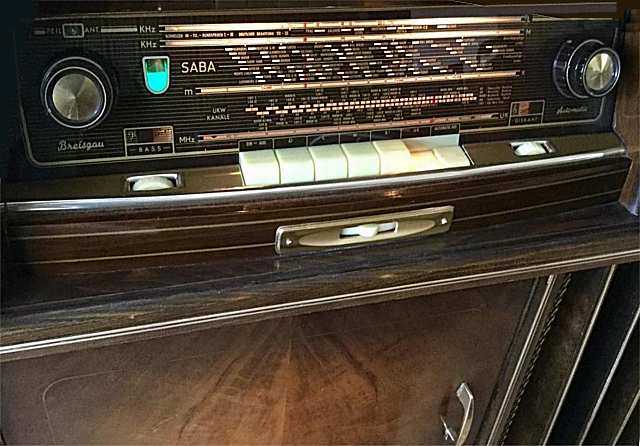

Het radio gedeelte heeft 4 golfbereiken waaronder UKW. De zeven druktoetsen zijn voor AUS, TA, LW, MW, KW en UKW en Automatiek. Links en rechts is een bas- resp. een hoge tonen regelaar aanwezig.

De Dual 1005 platenwisselaar heeft 3 snelheden. Boven het dek is een 25 Watt kastlampje geplaatst.

Dit meubel is eigendom van Peter Heijnen.

SPECIFICATIES EN GEGEVENS

Merknaam

Saba

Land van herkomst Duitsland
Eigennaam Automatic
Type Breisgau 6
Serienummer
Bouwjaar 1956
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
plastic
creme plastic, afneembare Dual J kop
Element
Dual CDS3 "Breitband" kristalelement
naalddruk 12 g (minimaal 9 gram)
Aantal buizen 8
Type buizen ECC92 (2x), ECH81, EF85, EABC80, ECL80, EL84, EM80

5 lampjes 8,5 V-150 mA

Voedingsspanning
125-150-220 Volt, 50 Hz
zekering 400 mA traag
Luidspreker drie stuks
Chassis
Dual 1003 platenwisselaar
Saba radiochassis met motorafstemming
uitgangsvermogen 4 Watt
Frontplaat glas
Golfbereik UKW 87-100 MHz, LW 145-355 kHz, MW 510-1610 kHz en KW 5,4-10 MHz
Afstemming d.m.v. 2x2 draaicondensatoren
Schalen 4 horizontale schalen
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen 7 (AM), 9 (UKW)
Middenfrequentie 472 kHz (AM), 6,75 MHz (UKW)
Antenne
ingebouwde MW/LW ferrietantenne
ingebouwde UKW/KW dipoolantenne
aansluiting voor externe antenne en aarde
Behuizing noten
Afmetingen bxhxd 117x79x40 cm
Gewicht 43 kg
Verkoopprijs DM 998
los dek Dual 1003 DM 184 (D)
afwerpspindel type AS3 Hfl 12
Geschatte waarde Ç
Productieperiode 1955-1956
Seriegrootte onbekend
Bijzonderheden
luxe Saba meubel
motorafstemming
optionele afstandsbediening


Onderzijde: start/stop, wisselmechanisme, automatische afslag, spanningscaroussel en motor
