Schaub-Lorenz Duett 700 Stereo

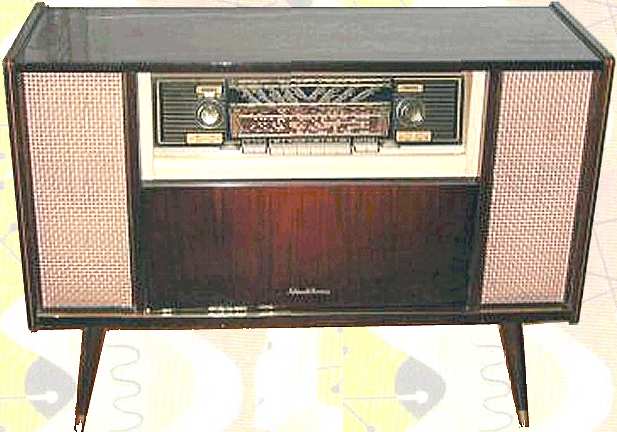

Deze Schaub-Lorenz grammofoon combinatie uit 1959 bestaat uit een Philips platenwisselaar, een FM/AM druktoetsradio, een stereoversterker en twee luidsprekers.


Magische afstemband EM84

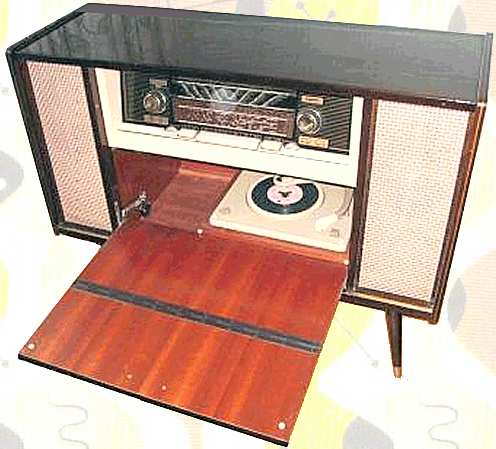

De platenwisselaar type AG1007 kan automatisch alle soorten platen wisselen en heeft 4 snelheden.

De snelheid wordt ingesteld met de draaiknop links op het dek. Rechts zitten 3 druktoetsen voor diameter, stoppen en starten/onderbreken.

Het radio gedeelte heeft 4 golfbereiken waaronder UKW. De versterker is in stereo uitgevoerd en drijft de ingebouwde luidsprekers aan.


Schaub-Lorenz Duett 700 gebruikershandleiding

SPECIFICATIES EN GEGEVENS

Merknaam

Schaub-Lorenz

Land van herkomst Duitsland
Eigennaam Duett
Type 700
Serienummer
Bouwjaar 1959
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element type Philips AG3301 stereo
Aantal buizen 8
Type buizen ECC85, ECH81, EF89, EABC80, EBC91, EL84 (2x), EM84
Voedingsspanning 110, 127, 155, 220 of 240 Volt, 50 Hz, 85 Watt
Luidspreker 2 stuks
Chassis
Philips wisselaar AG1007
8 watt inductiemotor
Schaub-Lorenz stereo radiochassis
uitgangsvermogen 2x 4 Watt
Frontplaat glas en luidsprekerdoek
Golfbereik UKW 87,5-100,5 MHz, LW 845-2150 m, MW 185-590 m en KW 16-50 m
Afstemming d.m.v. 2x 2 draaicondensatoren
Schalen 4 horizontale schalen
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 9 (UKW)
Middenfrequentie 460 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde MW/LW ferrietantenne
ingebouwde UKW/KW dipoolantenne
aansluiting voor externe antenne en aarde
Behuizing noten, rustiek of teak houten kast
Afmetingen bxhxd 103x79x38 cm
Gewicht 37 kg
Verkoopprijs DM 695
Geschatte waarde
Productieperiode 1959-1960
Seriegrootte onbekend
Bijzonderheden
