Silva meubel

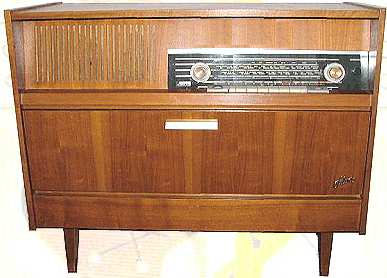

Deze Silva grammofoon combinatie uit 1964 bestaat uit een Telefunken platenwisselaar, een FM/AM druktoetsradio, een versterker en een luidsprekerbox.

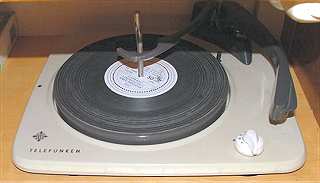

Telefunken TW504 stereo platenwisselaar


Magische afstemband EM84

Het radio gedeelte heeft 4 golfbereiken waaronder UKW. De versterker is in mono uitgevoerd en drijft de ingebouwde luidsprekers aan.

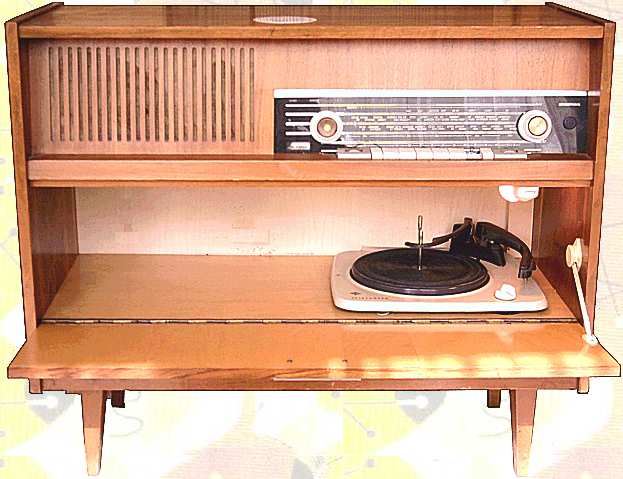

De Telefunken platenwisselaar type TW504 is in stereo uitgevoerd en heeft 4 snelheden. Boven het dek is een kastlampje geplaatst, links is ruimte voor een platenrek.

De Duitse meubelfabrikant Silva produceerde in de jaren '60, naast "normale" meubels, ook een aantal radio combinatiemeubels. Deze meubels zie je niet vaak, ook niet in Duitsland.

Dit meubel is eigendom van Frans Manni.

SPECIFICATIES EN GEGEVENS

Merknaam

Silva

Land van herkomst Duitsland
Eigennaam
Type
Serienummer 110166
Bouwjaar 1964
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element Telefunken SA20/2 stereo kristal element
Aantal buizen 7
Type buizen ECC85, ECH81, EF89, EABC80, EL84, EM84, EZ80
Voedingsspanning 130 of 220 Volt, 50 Hz
Luidspreker ovalen basluidspreker plus hogetoon luidspreker
Chassis
Telefunken stereo platenwisselaar type TW504
mono radiochassis
uitgangsvermogen 4 Watt
Frontplaat glas
Golfbereik UKW 87,5-100,5 MHz, LW 845-2150 m, MW 185-590 m en KW 16-50 m
Afstemming d.m.v. 2x2 draaicondensatoren
Schalen 4 horizontale schalen
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (UKW)
Middenfrequentie 460 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde MW/LW ferrietantenne
ingebouwde UKW/KW dipoolantenne
aansluiting voor externe antenne en aarde
Behuizing licht noten
Afmetingen bxhxd 87x75x37 cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1962-1964
Seriegrootte onbekend
Bijzonderheden aansluitingen voor Band, Phono en een extra Luidspreker

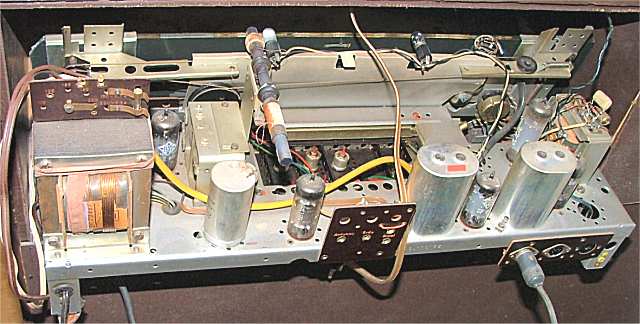

Het radio-versterkerchassis, links de nettrafo, dan de gelijkrichter, voedingselco, ferrietantenne, mengtrap, m.f. versterker en EL84 eindtrap

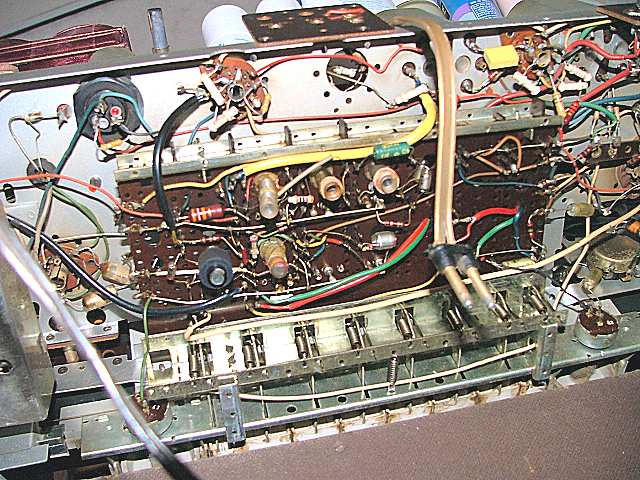

De onderkant van het radiochassis, geheel links het voetje van de gelijkrichtbuis, midden boven de mengbuis, daaronder de golflengteschakelaars, verder naar rechts de m.f. buisvoet

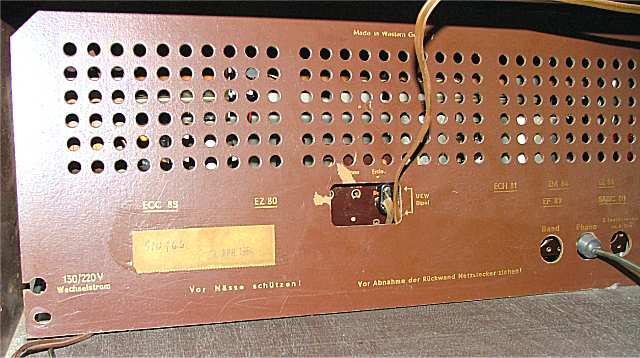

De achterwand laat aansluitingen zien voor Antenne, Bandrecorder, Phono en twee Luidsprekers


Onderaanzicht, het centrale tandwiel voor de aandrijving van de wisselfuncties is duidelijk zichtbaar. Links boven de aandrijfmotor

Zwak punt van het hier gebruikte stereo kristal element is dat het ophangrubber wel eens doorzakt of afbreekt.
