Tefi M540


EM34 afstemindicator

Deze tafelradio-Tefifonspeler type M540 bestaat uit een houten kast met daarin een Jentsch AM/FM afstemmer met 3 golfbereiken, versterker en een Tefifon 2-snelheden bandafspeler type HS.

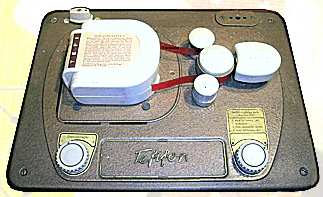

Tefi HS speler

De speler wordt afgesloten met een houten bovenklep, links bevindt zich een opbergvak voor Tefi-cassettes. Het toestel is uit 1954.

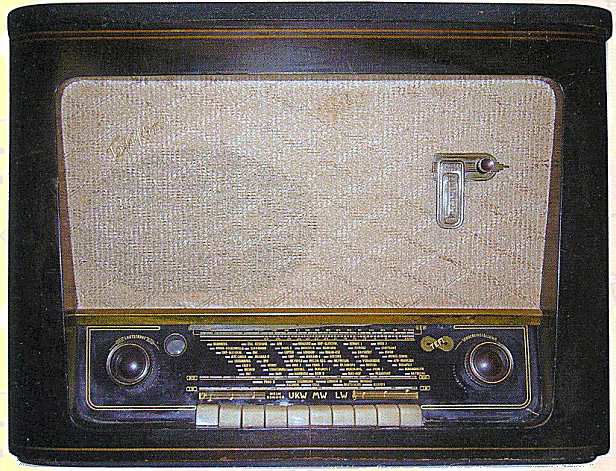

De draaiknop links is voor Volume, rechts voor afstemmen. De 10 druktoetsen zijn voor LAAG (3x), HEIMSENDER, UKW, MW, LW en HOOG (3x). Naast de luidspreker zit de lichtstreep-indicator die aangeeft welk spoor van de Tefifon band wordt afgespeeld.

De foto's zijn van John Koster

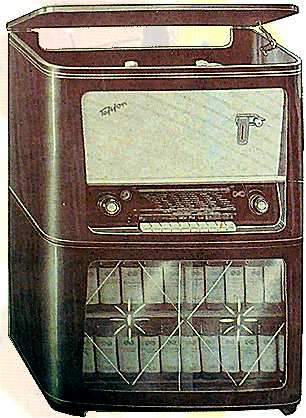

Onderkast voor de Tefi M540

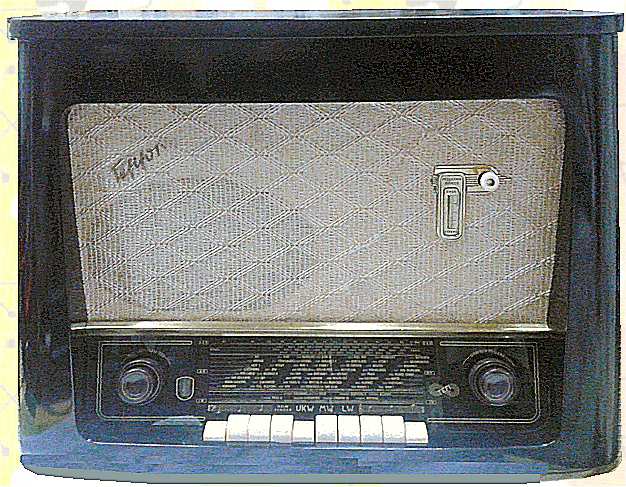

De Tefi M540 van Ton de Vries heeft een afstemoog type EM80

SPECIFICATIES EN GEGEVENS

Merknaam

Tefi
Fabrikant: Tefi-Werke GmbH & Co. K.G., Porz

Land van herkomst Duitsland
Eigennaam
Type M540
Serienummer
Bouwjaar 1954
Toepassing Tefifoon bandafspeler en omroepontvanger
Tapesnelheid 45,6 of 19 cm/sec, speelduur maximaal 1 uur
Cassette afmetingen max. 16 cm
Arm
metalen arm
optische indicator voor aftaster positie
handmatig bedienbare inrichting voor het snel positioneren van de weergever
Element Tefi TC12 kristalelement
Aantal buizen 8
Type buizen ECC81, EF85 (2x), ECH81, EABC80, EL84, EM34 (of EM80), AZ11
Voedingsspanning 110 - 240 Volt AC, 50 Hz
Luidspreker
ovalen luidspreker
Chassis
Tefi HS chassis
Papst Aussenlaufer motor
aandrijving via rubber tussenwiel op buitenkant van vliegwiel
Jentsch radiochassis Tefi T5521
uitgangsvermogen 4 Watt
Frontplaat geperforeerd goudkleurig aluminium
Golfbereik MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 3 horizontale schalen, 1 wijzer
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen  (AM),  (FM)
Middenfrequentie 460 kHz (AM), 10,7 MHz (FM)
Antenne aansluitingen voor AM en FM antenne
Behuizing houten kast
Afmetingen bxhxd 64x45x36 cm
Gewicht 25 kg
Verkoopprijs DM 598
Geschatte waarde
Productieperiode 1954-1955
Seriegrootte onbekend
Bijzonderheden
2-snelheden Tefifon cassettespeler ingebouwd
eindloze mechanische band in cassette
maximaal 1 uur ononderbroken speelduur
aansluiting voor externe luidspreker 4-6 ohm
