Thorens TD124

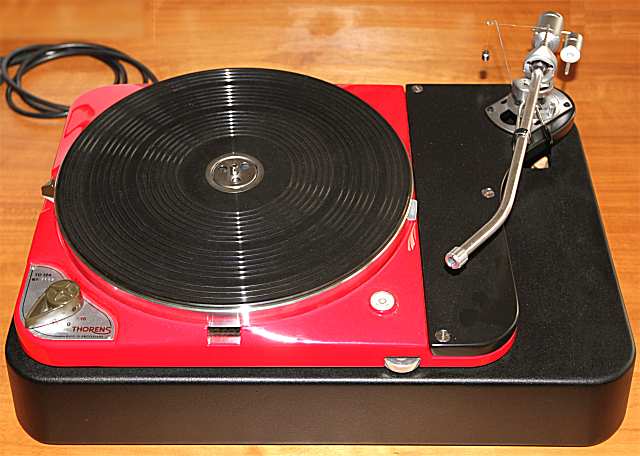

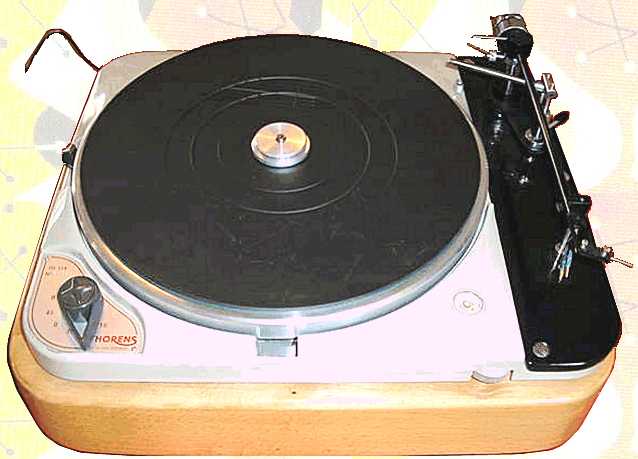

Thorens TD124 met Hadcock GH228 arm en Cardas zilveren toonarm bedrading,
restauratie en modificatie Jos Spaan

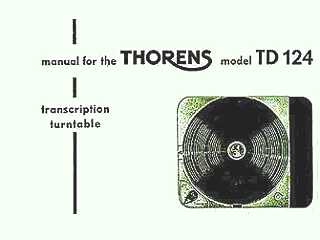

Handleiding, foto Rudolf A. Bruil

Deze Thorens TD124 is de legendarische "transcription turntable" uit 1957.

Voor de draaitafel zit de uitleesopening van de ingebouwde stroboscoop. Links de schakelaar voor de snelheid, deze heeft een nulstand tussen elke snelheidsinstelling en een fijnregelknop bovenop. Rechts een libelle met instelmogelijkheid.
Links van de draaitafel zit de schuif waarmee de koppeling tussen de aluminium bovenplaat en het gierijzeren draaiplateau tot stand wordt gebracht ("clutch").

De Thorens MK124 MkII uit 1966 heeft een aluminium draaitafel i.p.v. een van gietijzer. Het ijzer geeft problemen bij het instellen van de naaldkracht van MD elementen. Deze MkII draaitafel wordt onder meer toegepast in de B&O 3000 grammofoon.


Hermann Thorens
1856-1943

De geschiedenis van Thorens gaat terug tot 1883 wanneer Hermann Thorens in St-Croix in Zwitserland een fabriekje opricht in muziekdozen en loopwerken. In 1903 komt de eerste Thorens fonograaf op de markt, in 1906 begint men met de produktie van grammofoons. De zaken gaan goed, in 1927 wordt het bedrijf een AG. In 1928 komt de eerste elektrisch aangedreven Thorens grammofoon, in 1929 een elektrische opnemer. In 1943 komt Thorens met een wisselaar, de CD30.

Don Hoffman donald.hoffman@verizon.net is expert op het gebied van tuning en reparatie van de Thorens TD124 draaitafel. Hij kan informatie leveren plus reserve onderdelen en houdt zich al 30 jaar bezig met het ombouwen van TD124's.

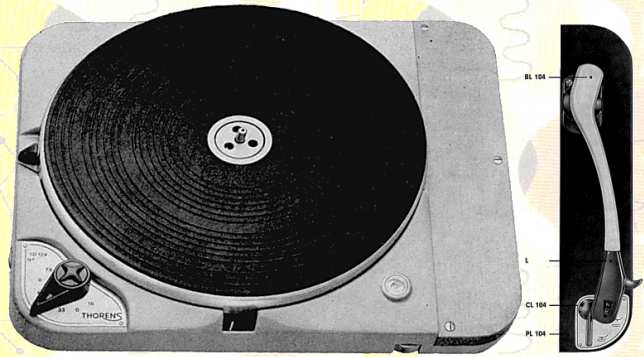

Thorens TD124 (1957) met arm type BL104


De Thorens TD124 van Max Ramali is behandeld door Jaap Pees van Hanze Hifi. De hoogste sopraantonen komen er nu zuiver en onvervormd  uit.

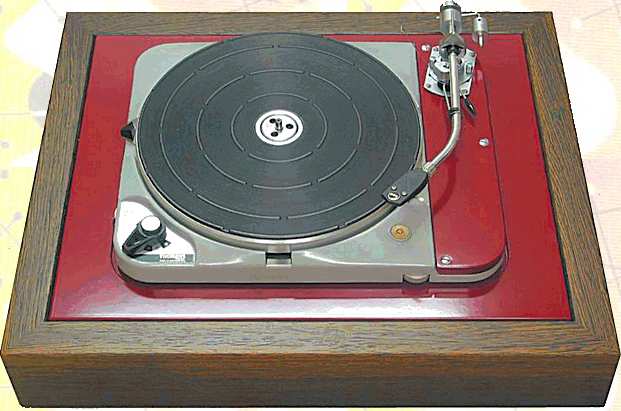

De Thorens TD124 van Gerrit-Jan Caviet. De plint is gebouwd door Audio-Kreativ

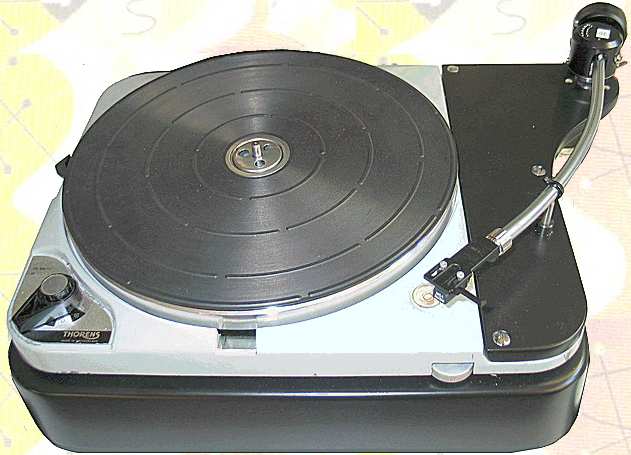

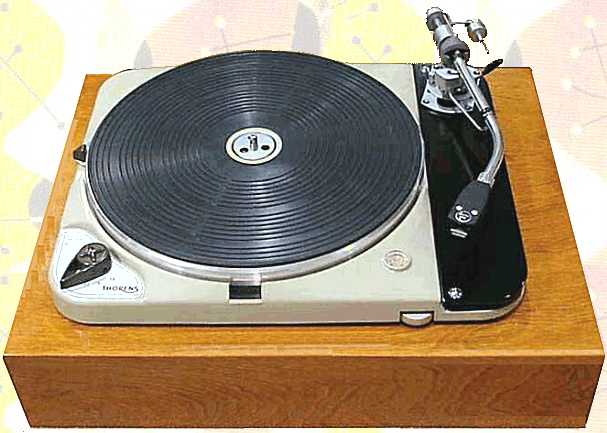

Thorens TD124 met SME 3009 arm

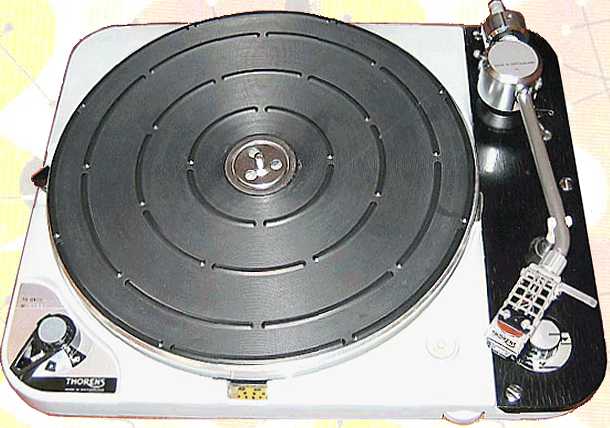

Thorens TD124 MkII met BTD12S arm en TP50 headshell


Thorens TD124 met EMT 997 arm plus JSD5 element, foto Jaap Pees

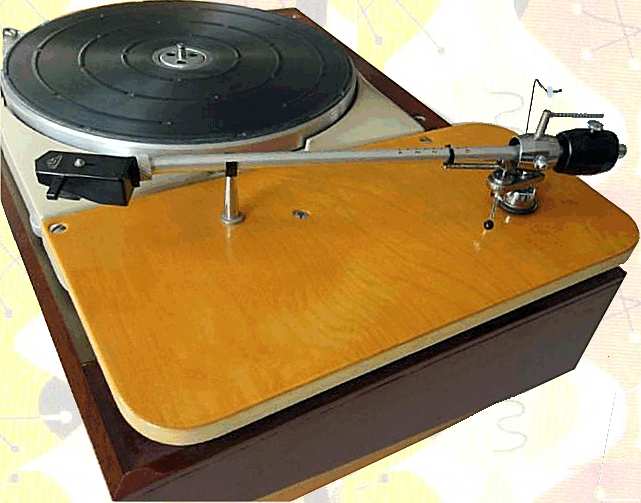

Thorens TD124 met Acoustical All-Balance arm en Shure V15II toonopnemer, foto Eng Bo Kho

SPECIFICATIES EN GEGEVENS

Merknaam

Thorens, Sainte Croix

Land van herkomst Zwitserland
Eigennaam Transcription Turntable
Type TD124
Serienummer
Bouwjaar 1957
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm Thorens BL104 of BTD12S
Element Retma mount
Aantal buizen geen
Type buizen neon lamp type NE48 of Philips GL1W
Voedingsspanning 117 of 220 Volt AC, 15 Watt, 50-60 Hz
Luidspreker geen
Chassis
Thorens TD124 gegoten chassis
gegoten draaiplateau (4,5 kg) met losse aluminium start-stop plaat
geintegreerde 45-t adapter
4-polige inductiemotor E50
verwisselbare 50 of 60 Hz poelie
poelie-, riem- en tussenwielaandrijving
fijnregeling +/- 3% d.m.v. magneetrem
nauwkeurigheid snelheid beter dan 0,3%
wow en flutter < 0,1%
Behuizing massief houten console
Afmetingen bxhxd 40x33x cm (dek)
Gewicht 9,5 kg
Verkoopprijs Sfr 395 alleen loopwerk
Sfr 629 met BTD12S arm en Shure diamant element
Geschatte waarde 400
Productieperiode 1957-1967
Seriegrootte onbekend
Bijzonderheden ingebouwde stroboscoop


Thorens BTD12S arm

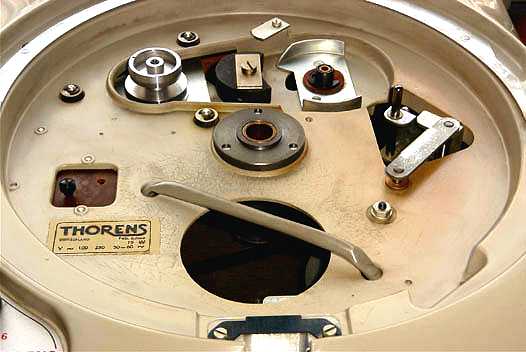

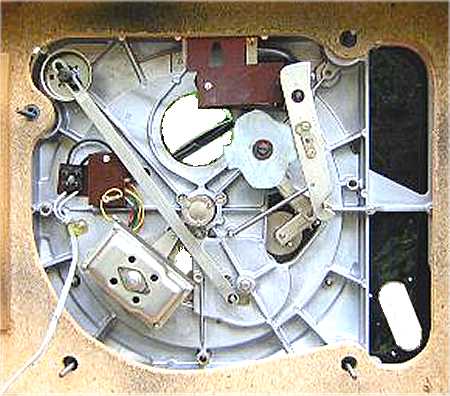

Links onder de motor, rechts het mechanisme voor het instellen van de snelheid

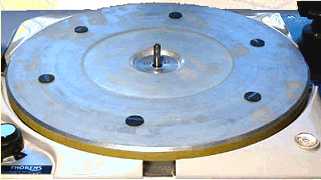

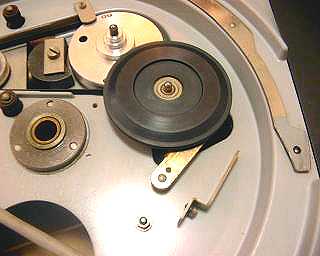

Draaiplateau zonder aluminium meeneemplaat, foto Rudolf A. Bruil


Het zwarte maanvormige onderdeel is de magneet van de magneetkoppeling, foto Rudolf A. Bruil


Aandrijving via poelie, riem, tussenwiel en magnetische slipkoppeling, tekening Rudolf A Bruil

Restauratie:

Jos Spaan: Beste mensen, wat heb ik genoten van deze site, prachtig, en wat schetst mijn verbazing.................. mijn eigen Thorens TD124 staat erop???!

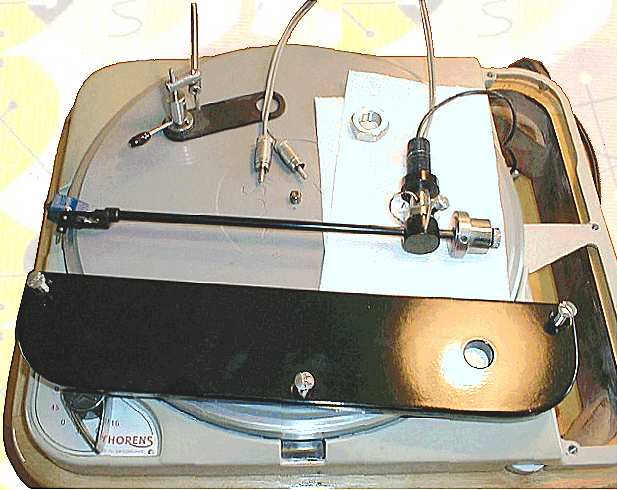

Deze tafel heb ik eigenhandig gerestaureerd, en vele jaren plezier van gehad. Er zijn diverse modificaties doorgevoerd (poelie, en speciaal Zwitsers tussenwiel), waarvan de Hadcock GH228 arm met Cardas zilveren toonarm bedrading wel de meest zichtbare is. Als ik het goed heb is deze foto genomen in de vitrine bij Van den Eijnde Audio in Haarlem. Ik heb nog wat oude foto's van mij zelf bij gevoegd gedurende de restauratie. Ik heb deze tafel enige maanden geleden met hem geruild voor een paar Lowther PM2A Fidelio hoorns.

Ik ben namelijk alweer met mijn nieuwe liefde bezig , een vetgesmeerde Garrard 301, met Shindo Labs console, en een SME3009 MkII arm, element Benz Micro ACE L........ wat een beest van een tafel. Zie bijlage dan heb je een beetje een idee. Straks komt er nog een aparte voeding onder die zowel de sinus, als de netspanning regelt......a la Lorricraft in Engeland.

Ik zou het bijzonder op prijs stellen als jullie een vermelding naar mij bij deze tafel zetten, dan heb ik nog een beetje eer van mijn werk, je ziet ze nml heel weinig zo. Hobbymatig repareer/restaureer ik regelmatig van deze "vintage" tafels, zo heb ik al eens zo'n Garrard Recordmaster opgeknapt, en diverse Thorens tafels.
