Braun PKG5 Musikschrank

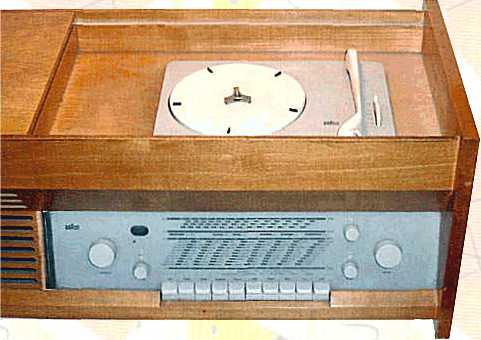

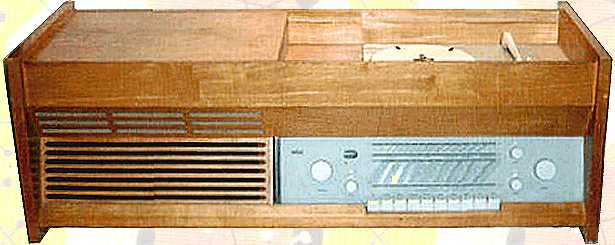

De Braun radio-grammofoon combinatie PKG5 bestaat uit een moderne houten kast met desgewenst een houten onderstel. Daarin een AM/FM ontvanger met 4 golfbereiken, mono versterker en een 4-snelheden platenspeler. De speler wordt afgesloten met een plexiglazen plaat. Het meubel is uit 1957.


Max Braun, 1890-1951

Max Braun richt in 1921 de Max Braun oHG, Werkstatt für Apparatebau in Frankfurt op. De fabriek heeft succes met een verbinder voor industriele aandrijfriemen. In 1925 brengt Braun een nieuwe radio detector uit, de "Trumpf-Walzendetektor" die zeer succesvol is. In 1929 neemt Braun de firma Sevecke over, en komt in hetzelfde jaar uit met een complete radio ontvanger. In 1939 werken er bijna 1000 man bij Braun.

Na WW2 kan Braun vanaf 1948 weer radio's bouwen. In 1950 komt het eerste Braun droogscheerapparaat op de markt. Vanaf 1954 werkt Braun met topontwerpers zoals Hans Gugelot en Dieter Rams. Vooral de Braun SK4 heeft veel succes bij het publiek.

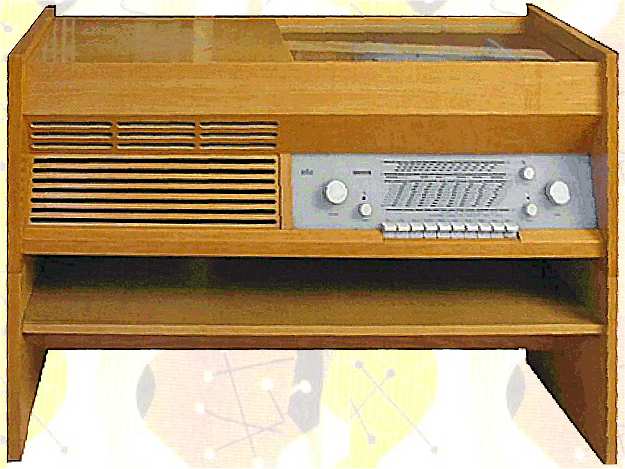

Met onderstel, dit is de latere uitvoering met EL84 afstemoog

SPECIFICATIES EN GEGEVENS

Merknaam

Max Braun, Frankfurt am Main
Import: N.V. Hapé, Amsterdam-C

Land van herkomst Duitsland
Eigennaam
Type PKG5
Serienummer
Bouwjaar 1957
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm wit plastic
Element Ronette TO284 OV turnover type
Aantal buizen 9
Type buizen Valvo ECC85, ECH81, EF89 (2x), EABC80, EC92, EL95 (2x), EM80
Voedingsspanning 110-240 Volt AC, 50 Hz
Luidspreker twee luidsprekers
Chassis
4 snelheden Braun PC3 dek
radiochassis Braun RC62, later Braun RC81
6 Watt uitgangsvermogen
Frontplaat houten rooster, glazen afstemschaal
Golfbereik MG 186-578 m, LG 1150-2000 m, KG, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 4 vertikale schalen
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde dipool voor FM
aansluitingen voor AM en FM extern en aarde
Behuizing houten kast met plexiglazen bovenklep
Afmetingen bxhxd 95x33x37 cm
Gewicht 20 kg
Verkoopprijs DM 580 (D)
los dek PC3 Hfl 72,50
Geschatte waarde
Productieperiode 1957-1959
Seriegrootte onbekend
Bijzonderheden design radio-grammofoon combinatie
