Braun SK5 Phonosuper

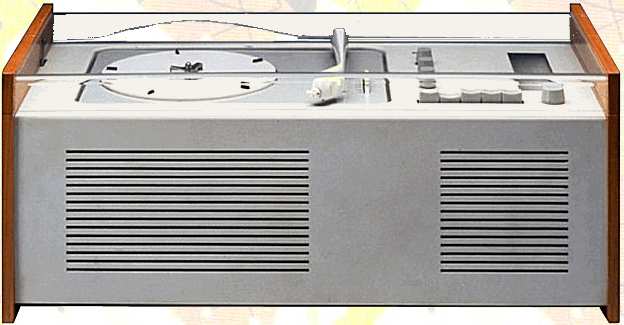

De Braun radio-grammofooncombinatie SK5 Phonosuper bestaat uit een modern aandoende metalen kast met houten zijkanten. Daarin een AM/FM ontvanger met 3 golfbereiken, mono versterker en een 4-snelheden platenspeler. De kast wordt afgesloten met een doorzichtige bovenklep. Het toestel is uit 1958, de ontwerpers zijn Dieter Rams en Hans Gugelot.

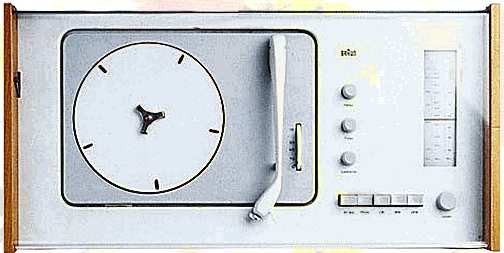

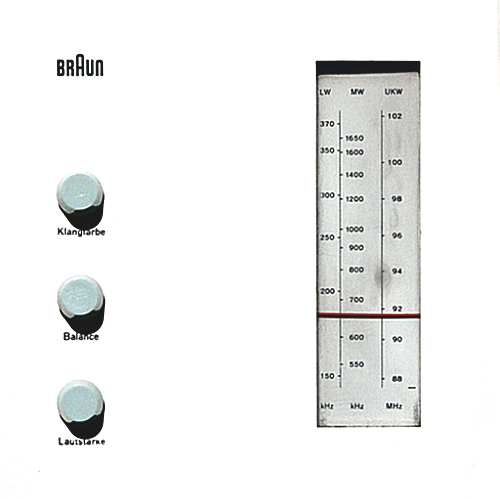

Rechts naast de arm zit de instelschuif voor de plaat-snelheid. De knop rechts is voor het afstemmen, de 5 druktoetsen voor Uit, Phono, LW, MW en UKW. De drie kleine knoppen zijn om Toon, Balans en Volume in te stellen.

Vroege modellen kunnen een grammofoondek met 3 snelheden hebben, en/of een mono element.


Max Braun, 1890-1951

Max Braun richt in 1921 de Max Braun oHG, Werkstatt für Apparatebau in Frankfurt op. De fabriek heeft succes met een verbinder voor industriele aandrijfriemen. In 1925 brengt Braun een nieuwe radio detector uit, de "Trumpf-Walzendetektor" die zeer succesvol is. In 1929 neemt Braun de firma Sevecke over, en komt in hetzelfde jaar uit met een complete radio ontvanger. In 1939 werken er bijna 1000 man bij Braun.

Na WW2 kan Braun vanaf 1948 weer radio's bouwen. In 1950 komt het eerste Braun droogscheerapparaat op de markt. Vanaf 1954 werkt Braun met topontwerpers zoals Hans Gugelot en Dieter Rams. Vooral de Braun SK4-5 serie heeft veel succes bij het publiek.


Dieter Rams, 1932



Zehn Punkte von Dieter Rams

Gutes Design ...

  1. is innovativ
  2. macht ein Produkt brauchbar
  3. ist ästhetisch
  4. macht ein Produkt leicht verständlich
  5. ist unaufdringlich
  6. ist ehrlich
  7. ist langlebig
  8. ist konsequent bis ins letzte Detail
  9. ist umweltfreundlich
  10. ist: so weinig Design wie möglich

SPECIFICATIES EN GEGEVENS

Merknaam

Max Braun, Frankfurt am Main
Import: N.V. Hapé, Amsterdam-C

Land van herkomst Duitsland
Eigennaam Schneewittchensarg
Type SK5
Serienummer
Bouwjaar 1958
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element
Ronette TO284P turnover type
naalddruk 10 gram
Aantal buizen 5
Type buizen Valvo ECC85, EF89 (2x), EABC80, EL84
Voedingsspanning 110, 125, 150, 220 of 240 Volt AC, 50 Hz
Luidspreker ovale luidspreker
Chassis
4 snelheden Braun dek type PC3
3,5 Watt uitgangsvermogen
Frontplaat metaal, wit gelakt
Golfbereik MG 515-1650 kHz, LG 145-370 kHz, FM 87-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 3 vertikale schalen, 1 wijzer
Schakeling meng + mf + det + 2xlf (AM)
hf + meng + 2xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 9 (FM)
gevoeligheid UKW 20 uV, AM 35 uV
Middenfrequentie 460 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde dipool voor FM
aansluitingen voor AM en FM extern en aarde
Behuizing metalen kast met plexiglazen bovenklep
Afmetingen bxhxd 58x24x29 cm
Gewicht 11,5 kg
Verkoopprijs DM
Geschatte waarde €
Productieperiode 1958-1962
Seriegrootte onbekend
Bijzonderheden
design radio-grammofoon combinatie
ingebouwde 45-t puck
