Emud Konzertschrank 62 |

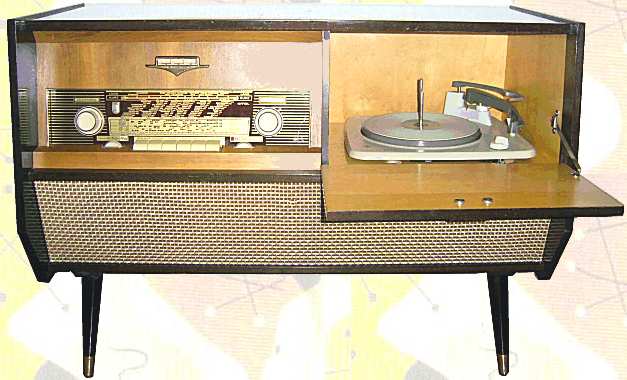

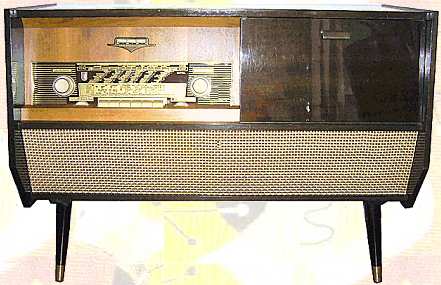

Deze Emud Konzertschrank 62 is een Duits radio-grammofoonmeubel uit 1961.

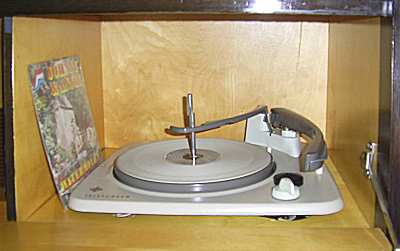

Achter de klep rechts zit een Telefunken platenwisselaar model TW504. Het toestel kan maximaal 10 platen wisselen. De snelheid wordt ingesteld door middel van een draaiknop vlak naast de toonkop. Met het pijlknopje wordt het afspelen gestart en gestopt.

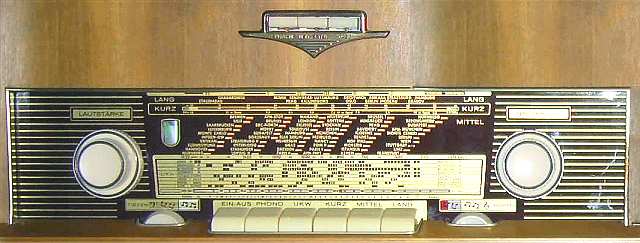

De radio is van Emud en gelijk aan het chassis van de Emud Rekord 62. De grote ronde knoppen zijn voor Volume en Afstemmen, eronder zijn twee wieltjes voor Laag en Hoog aangebracht. De toetsen zijn voor Uit, Phono, UKW, KW, MW en LW. De 3 kleine toetsjes voor Spraak, Orkest en Jazz. Deze Emud Konzertschrank is eigendom van John van de Berg. |
||||||||||||
SPECIFICATIES EN GEGEVENS
Merknaam | Emud |
||||||
Land van herkomst | Duitsland | ||||||
Eigennaam | Konzertschrank | ||||||
Type | 62 | ||||||
Serienummer | |||||||
Bouwjaar | 1962 | ||||||
Toepassing | grammofoon en omroepontvanger | ||||||
Draaisnelheid | 16, 33, 45 en 78 t/min | ||||||
Plaatdiameter | max. 31 cm | ||||||
Arm | plastic | ||||||
Element | Telefunken SA20/2 stereo kristal element | ||||||
Aantal buizen | 7 | ||||||
Type buizen | ECC85, ECH81, EF89, EABC80, EL84, EM80, EZ80 | ||||||
Voedingsspanning | 110, 130, 150 of 220 Volt, 50 Hz | ||||||
Luidsprekers | 2 stuks | ||||||

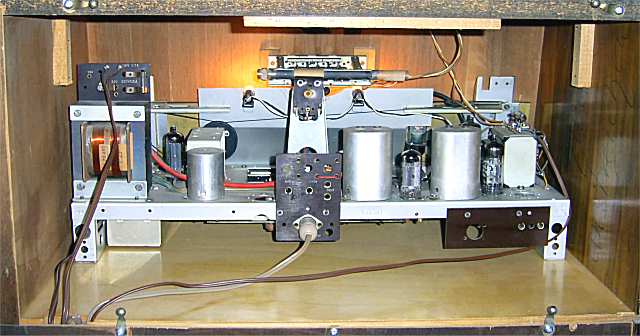

Chassis |
|
||||||
Frontplaat | hout en glas | ||||||
Golfbereik | UKW 87,5-100,5 MHz, LW 845-2150 m, MW 185-590 m en KW 16-50 m | ||||||
Afstemming | d.m.v. 2x 2 draaicondensatoren | ||||||
Schalen | 4 horizontale schalen | ||||||
Schakeling | meng + mf + det + 2xlf (AM) hf + meng + 2xmf +det +2xlf (FM) |
||||||
Aantal kringen | 7 (AM), 9 (UKW) | ||||||
Middenfrequentie | 460 kHz (AM), 10,7 MHz (UKW) | ||||||
Antenne |
|
||||||
Behuizing | gefineerde houten kast | ||||||
Afmetingen bxhxd | 94x71x41,5 cm | ||||||
Gewicht | kg | ||||||
Verkoopprijs | DM DM 120 (D) inbouw platenwisselaar TW504 |
||||||
Geschatte waarde | € | ||||||
Productieperiode | 1961-1962 | ||||||
Seriegrootte | onbekend | ||||||
Bijzonderheden |
