Philips 22GA406 Automatic

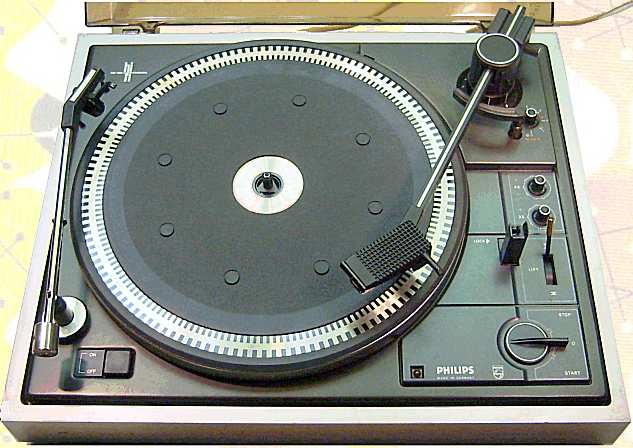

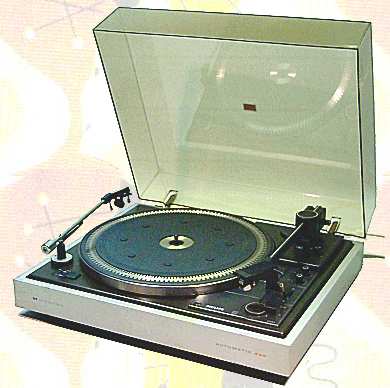

Deze Philips 22GA406 Automatic platenwisselaar is uit 1976. De draaitafel heeft 2 snelheden die automatisch worden ingesteld door middel van een voelerstift in de draaitafelrand. De instelling voor de naalddruk gaat via de ring onder het armlager, ernaast zit een instelknopje voor de dwarskracht. Links zit de netschakelaar.

Op het bedieningspaneel zit verder nog een Start-stop knop, een hendel voor de armlift en twee fijnregelknopjes voor de snelheden.

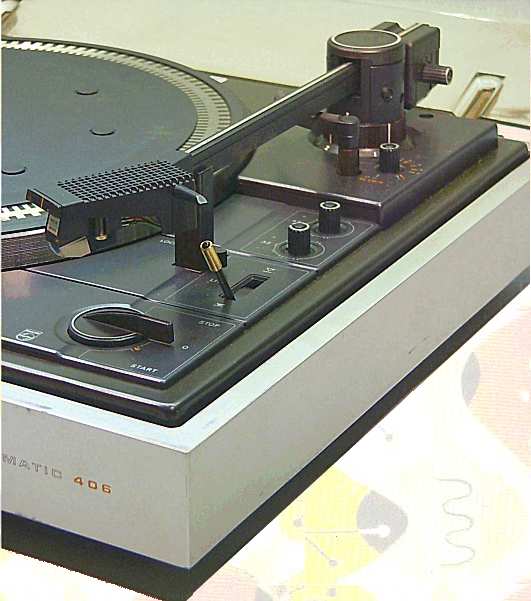

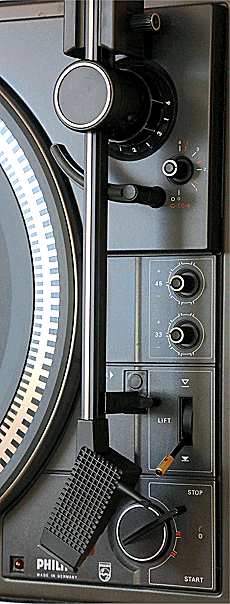

De arm wordt in balans gebracht door het contragewicht te verzetten. Het centrale armlager staat onder een hoek van 45 graden. In de ruststand kan de arm worden vastgezet met een hendeltje onderaan de armsteun. De meeloopborstel is een accessoire.

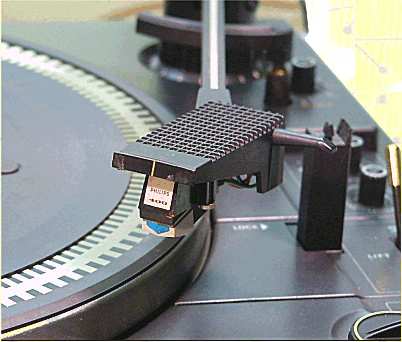

De draaitafel is geleverd met het Philips GP400 MkII magneto-dynamisch element, maar was ook leverbaar met de GP412 of de 4-kanaals GP422.

De inbouwversie van deze wisselaar is de Philips 22GC006.

De foto's zijn ingebracht door Peter Spies en Marcel Goedhart.

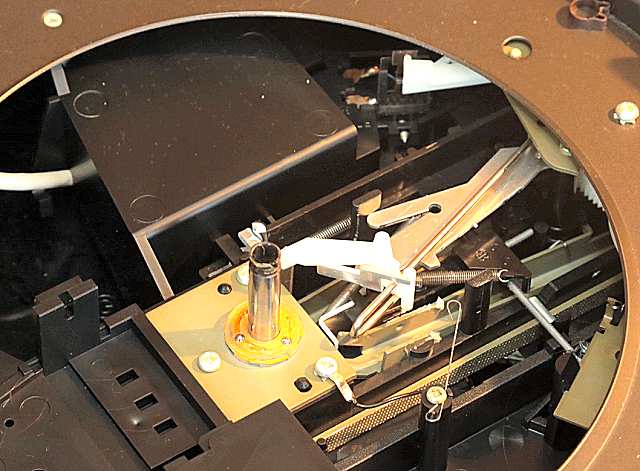

Wisselspindel

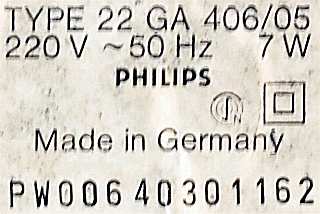

Typeplaatje



Foto Marcel Goedhart



SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Germany
Eigennaam Automatic
Type 22GA406
Serienummer
Bouwjaar 1976
Toepassing grammofoon
Draaisnelheid
33 1/3 of 45 t/min
elektronische fijnregeling per snelheid +/-3%
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...4 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
Element
type Philips GP400 MkII (op de foto's een GP400)
magneto-dynamisch
naalddruk 2,25 g
Aantal transistors
Type transistors
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 5 W, 50 Hz
Luidspreker geen

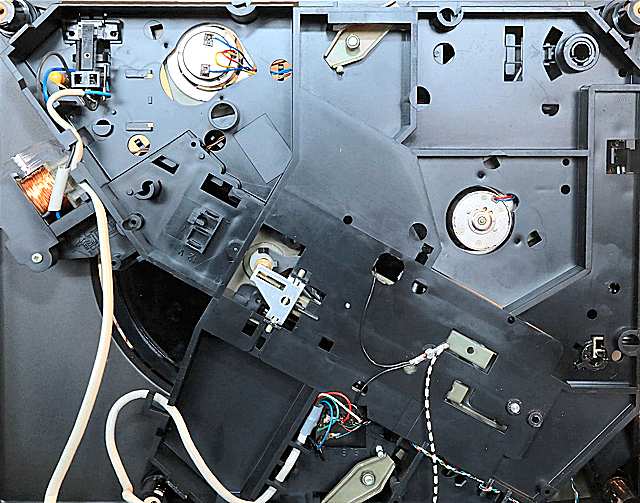

Chassis
metalen chassis met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met elektronische geregeld toerental
de tweede DC motor is voor de wisselfunctie
jengel <0,1%
ruis en brom < 62 dB (DIN B)

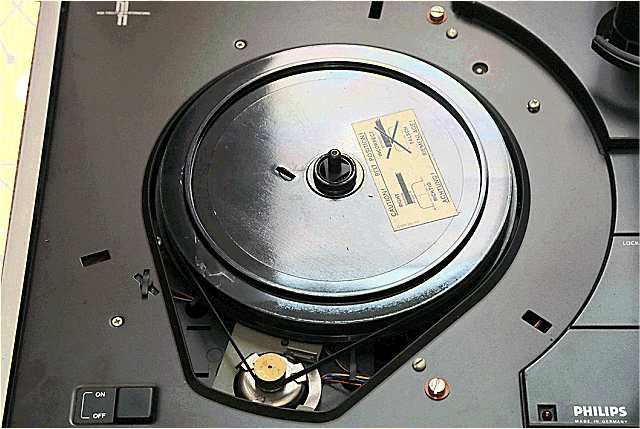

aandrijving via een rubber riem
geperst stalen plateau 29 cm
vaste stroboscoop 33 en 45 t/m

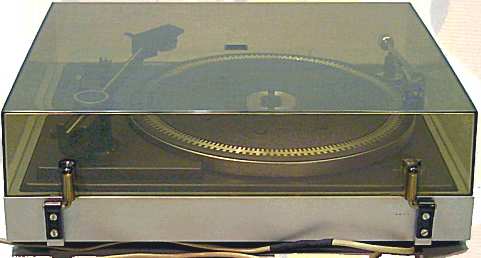

Behuizing sokkel en stofkap
Afmetingen bxhxd 42x14x34 cm
Gewicht 6,2 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1976-1977
Seriegrootte onbekend
Bijzonderheden
fijnregeling op beide snelheden
twee vaste stroboscopische ringen


Foto Marcel Goedhart
