Philips 22GA312 Electronic

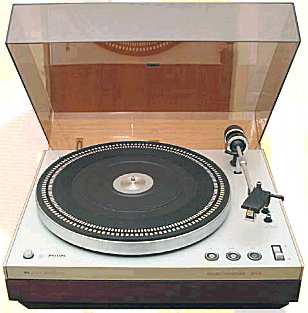

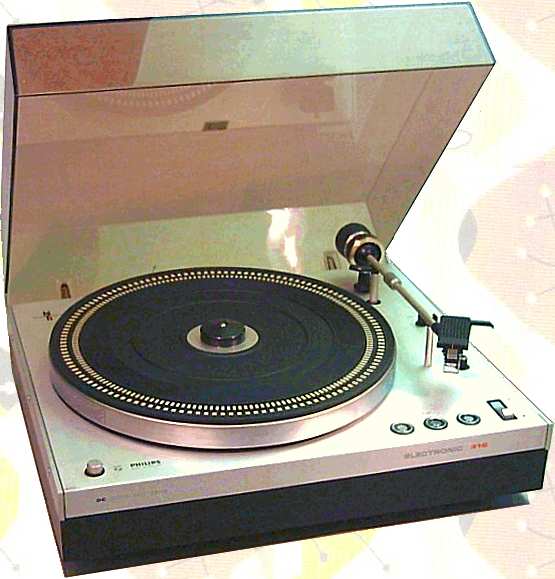

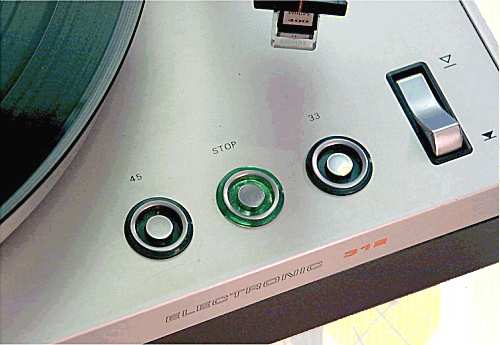

Deze Philips 22GA312 Electronic platenspeler is uit 1974. De draaitafel heeft 2 snelheden die automatisch worden ingesteld via drie verlichte tiptoetsen. De instelling voor de naalddruk is rechts vlak naast de arm te vinden, daaronder zit de armvergrendeling. Links zit de netschakelaar.
Op het bedieningspaneel zit verder nog een knop voor het instellen van de dwarsdrukcompensatie, twee fijnregelknopjes voor de snelheden een een schakelaar voor de armlift

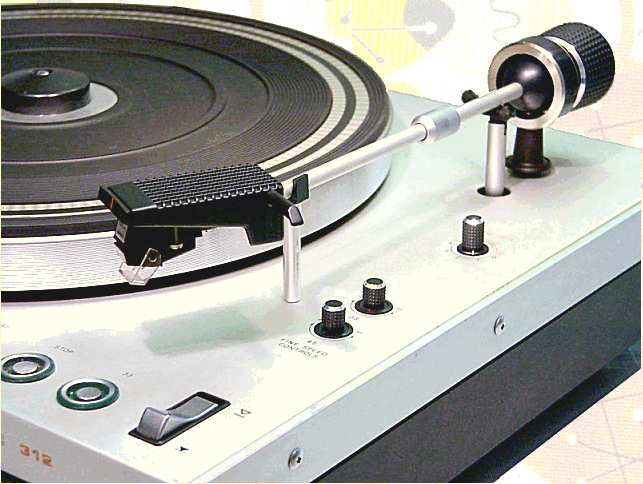

De arm wordt in balans gebracht door te draaien aan het contragewicht, de naaldkracht wordt ingesteld met een schuifje.

De draaitafel is geleverd met het Philips GP400 magneto-dynamisch element, maar was later ook leverbaar met de GP412 of de 4-kanaals GP422. De Erres versie van deze grammofoon is de Erres SG1312.

Latere grammofoons van dit type zijn uitgevoerd met rode led's. De speciale 44 mA gloeilampjes die Philips eerst gebruikte branden veel sneller door vergeleken met deze halfgeleider lampjes.

De foto's zijn ingebracht door Peter Spies

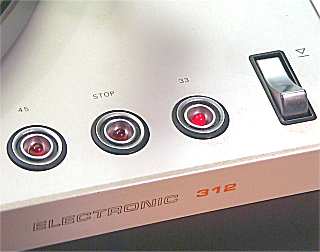

Deze latere Philips 22GA312 grammofoon is uitgevoerd met rode led's in plaats van de groen licht gevende gloeilampjes

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Electronic
Type 22GA312
Serienummer
Bouwjaar 1975
Toepassing grammofoon
Draaisnelheid
33 1/3 of 45 t/min
elektronische fijnregeling per snelheid +/-3%
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...3 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
Element
type Philips GP400
magneto-dynamisch
naalddruk 2,25 g
Aantal transistors
Type transistors 3 signaallampjes type 4033D (6,3V/44 mA)
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 5 W, 50 Hz
Luidspreker geen
Chassis

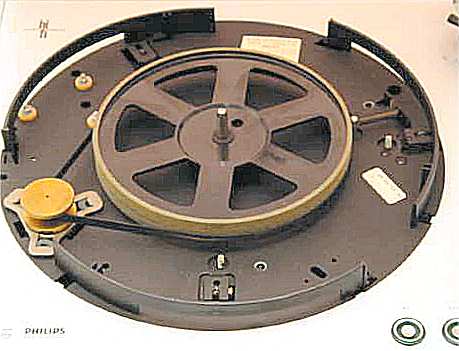

metalen chassis met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met elektronische geregeld toerental
jengel <0,1%
ruis en brom < 62 dB (DIN B)
aandrijving via een rubber riem
geperst stalen plateau 29 cm
vaste stroboscoop 33 en 45 t/m
Behuizing sokkel en stofkap
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1974-1976
Seriegrootte onbekend
Bijzonderheden
fijnregeling op beide snelheden
twee vaste stroboscopische ringen
