Philips 22RH814

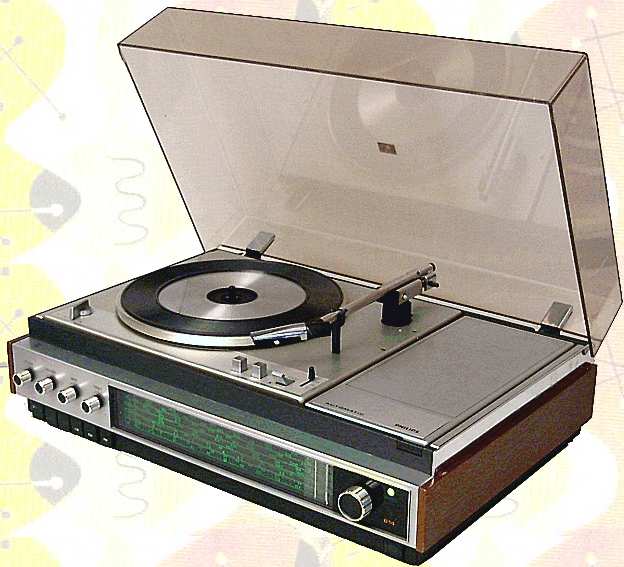

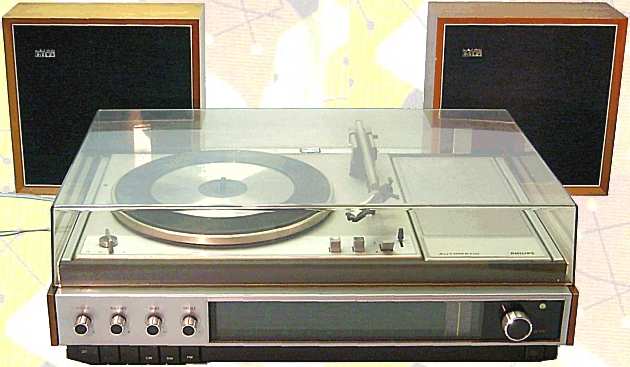

Deze Philips grammofoon-radio combinatie type 22RH814 is uit 1972.

Het toestel bevat een 3-snelheden platenspeler, een radio en een stereo versterker. De radio is geschikt voor ontvangst van FM, KG, MG en LG.

Rechts van de draaitafel is een opbergvak voor de spindel, platenborstel en andere accesoires.

De draaitafel heeft 3 snelheden die instelbaar zijn via de pijlknop voor op het dek. Rechts zitten de start-stop druktoetsen en de schakelaars voor de ingebouwde armlift en het instellen van de plaatdiameter.

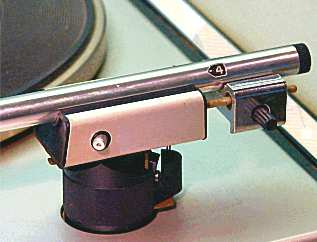

De arm wordt in balans gebracht door te draaien aan het zwarte knopje op het gewicht aan de achterzijde. De naalddruk wordt vervolgens ingesteld met het draaiknopje aan de achterkant van de arm, en is dan tegelijkertijd af te lezen via een venstertje in de arm.

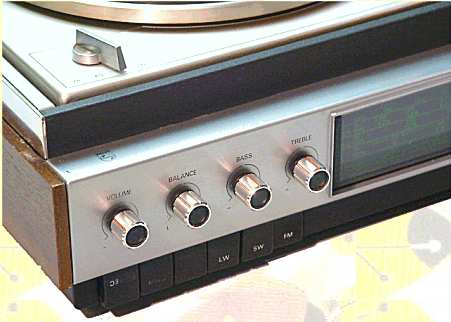

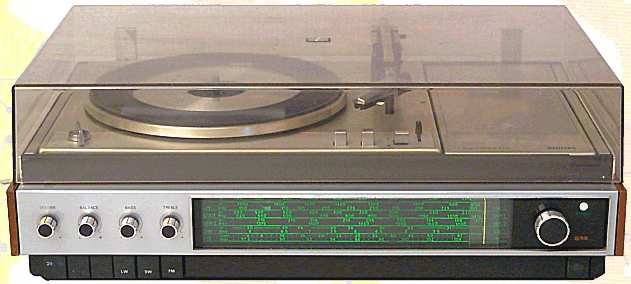

De knoppen aan de voorzijde zijn voor Volume, Balance, Bass en Treble, daaronder 6 functie toetsen: On/off, AFC, FM, SW, LW, MW. De afstemknop zit rechts op het front.

Dit combinatie toestel is van Peter Spies.

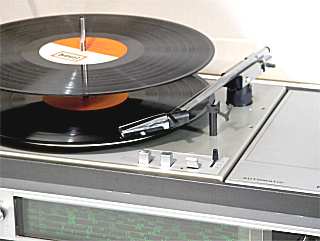

Wisselspindel

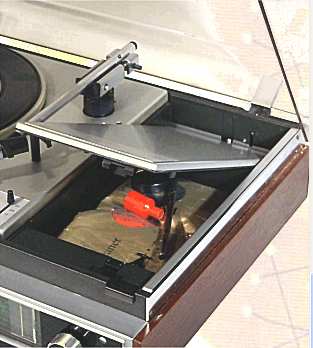

                            Handig opbergvakje >

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Konzertmeister (D,A)
Type 22RH802
Serienummer
Bouwjaar 1972
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 2...5 g
verstelbaar contragewicht
gedempte armlift
automatische afslag
Element type Philips 22GP205
Aantal transistors 25
Type transistors
Voedingsspanning 110, 127, 220 of 240 Volt, 46 Watt, 50 Hz
Luidspreker 2 stuks Philips 22RH412 (10 Watt, 4 ohm, 12 liter)
Chassis
metalen chassis type Philips 22GC060
uitgangsvermogen 2x 10 Watt music power, 4-8 ohm
Frontplaat metaal en plastic
Golfbereik LG: 150-345 kHz, MG: 510-1650 kHz, KG: 5,95..9,8 MHz, FM: 87,5-104 MHz

gevoeligheid AM: 70 uV, FM: 1,3uV

Afstemming dubbele draaicondensator
Schalen 4 verticale schalen, 1 verlichte wijzer
Schakeling
Aantal kringen
Middenfrequentie 460 kHz (AM), 10,7 MHz (FM)
Antenne ingebouwde ferrietantenne
Behuizing
console met houten zijpanelen
plastic stofdeksel
Afmetingen bxhxd 53x18x33 cm
Gewicht 8,7 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1971-1974
Seriegrootte onbekend
Bijzonderheden
