Philips 22RH837

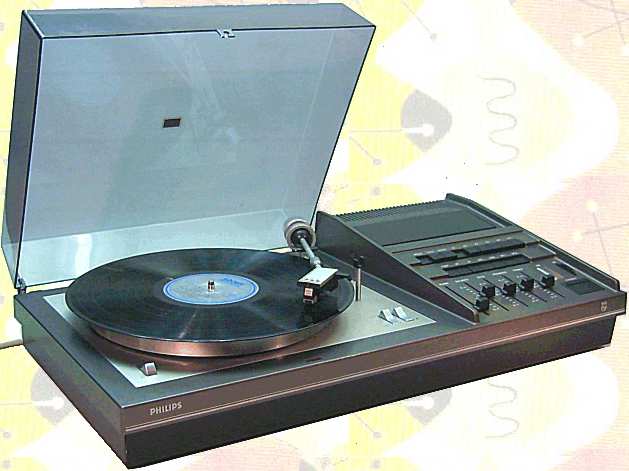

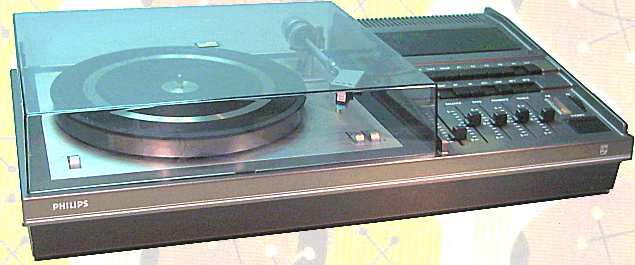

Dit Philips Hi-Fi Music Center type 22RH837 is uit 1973.


De Erres versie is de Erres SX6837

Het toestel bevat een platenspeler, een radio en een 2 maal 20 Watt stereo versterker. De radio is alleen geschikt voor ontvangst van FM.

De Hi-Fi draaitafel heeft 2 snelheden die instelbaar zijn via de tuimelschakelaar links voor op het dek. Rechts zitten de start-stop schakelaar en de schakelaar voor de ingebouwde armlift. Aan het eind van de plaat komt de draaitafel automatisch tot stilstand, en wordt de arm iets omhoog getild. Daarna kan de arm handmatig op de steun worden gelegd.

De arm wordt in balans gebracht door te draaien aan het gewicht aan de achterzijde. Met een schuifje naast de arm wordt de gewenste dwarsdruk compensatie ingesteld.

De draaitafel werd geleverd met het Philips GP400 magneto-dynamisch element, tegen meerprijs met de GP412 of de 4-kanaals GP422.

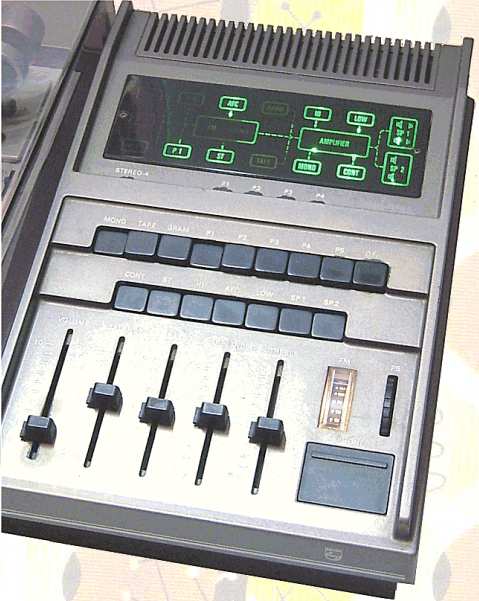

Het display is in de vorm van een flowdiagram

De radio heeft 5 preset knopjes voor de FM band, de versterker een pseudo 4-kanaals stereo weergave, door Philips soms aangeduid als Ambiophonic sound. Bijzonder is het schuin omhoog staande display. Links voor op het bedieningspaneel zitten 5 schuiven voor Volume, Balance, Bass, Presence en Treble. Daarnaast de afstemknop en een metertje als de frequentieindicator.

De bijgeleverde luidsprekers zijn 2x Philips 22RH431. De Erres versie is de SX6837.

Dit Philips Music Center is van Peter Spies.

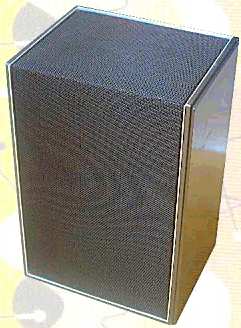

Philips 22RH431 luidspreker ->

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Finland
Eigennaam
Type 22RH837, ook 66RH837 (Oostenrijk)
Serienummer
Bouwjaar 1973
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33 en 45 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...3,5 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
cardan ophanging
Element Philips GP400 magneto-dynamisch element
Aantal transistors 48
Type transistors
Voedingsspanning 220-240 Volt, 50 Hz
Luidspreker 2x Philips 22RH431 met Direct Reflex systeem
Chassis
metalen chassis type Philips 22GC008 met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met tacho generator schakeling
aandrijving via een rubber snaar (vierkant profiel)
instellen snelheid door de snaar over een van de twee poelies te leggen
geperst stalen plateau
uitgangsvermogen 2x 20 Watt sinus, impedatie 4-8 ohm
Frontplaat plastic
Golfbereik 87,5-108 MHz
Afstemming 5x preset
Schalen frequentie indicatie via draaispoelmetertje
Schakeling
Aantal kringen
Middenfrequentie 10,7 MHz
Antenne aansluiting voor VHF antenne
Behuizing console met plastic stofdeksel
Afmetingen bxhxd 61x14x33 cm
Gewicht 11 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1973-1974
Seriegrootte onbekend
Bijzonderheden
pseudo 4-kanaals weergave over maximaal 6 luidsprekers
aansluitingen voor antenne en recorder

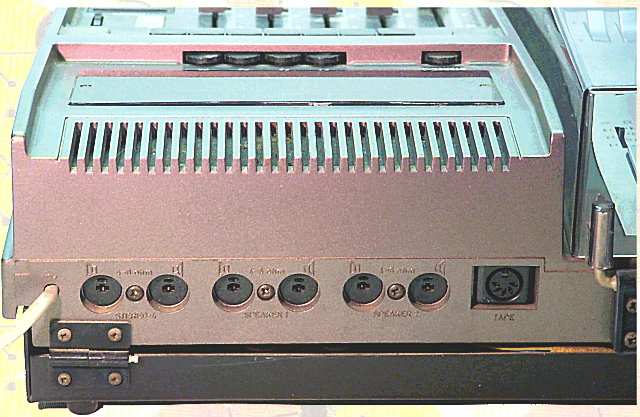

Aansluitingen voor 6 luidsprekers en een bandrecorder
