Philips 22RH852

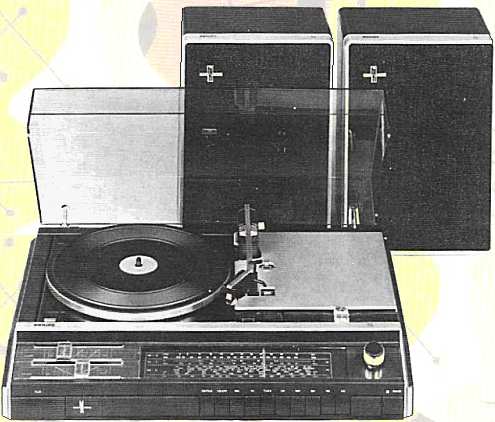

De Philips grammofoon-radio combinatie type 22RH852 is uit 1975.

Het toestel bevat een platenspeler, een radio met voorkeuze en een stereo versterker. De radio is geschikt voor ontvangst van FM, KG, MG en LG.

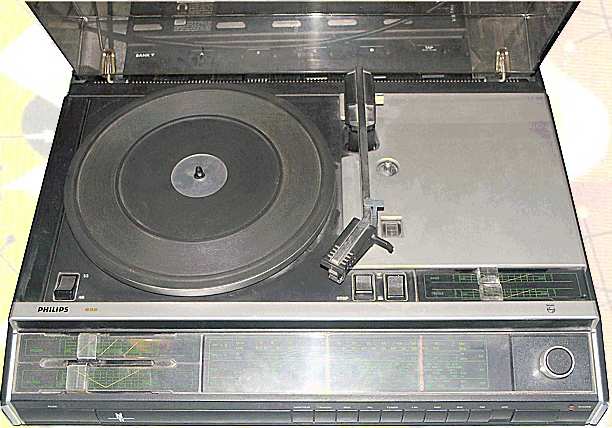

De Hi-Fi draaitafel heeft 2 snelheden die instelbaar zijn via de tuimel-schakelaar links voor op het dek. Rechts zitten de start-stop schakelaar en de schakelaar voor de ingebouwde armlift. Aan het eind van de plaat komt de draaitafel tot stilstand en keert de arm automatisch terug op de steun.

De arm wordt in balans gebracht door te draaien aan het knopje aan de achterzijde. De naalddruk is af te lezen wanneer de arm op de steun ligt via de ingebouwde naalddrukmeter. De draaitafel werd geleverd met het Philips GP400 magneto-dynamisch element, tegen meerprijs met de GP412 of de 4-kanaals GP422.

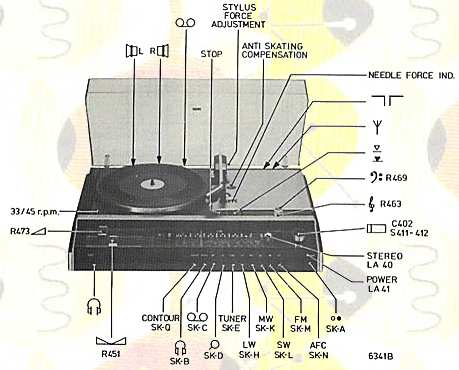

De druktoetsen aan de voorzijde zijn voor Contour, Phones, Recorder, PU, Tuner, LW, MW, SW, FM, AFC en On. Er boven zitten de schuifregelaars voor Volume en Balans, de afstemschalen, de afstemknop en twee toonregelschuiven.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 22RH852
Serienummer
Bouwjaar 1975
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33 en 45 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...4 g
ingebouwde naalddrukmeter
verstelbaar contragewicht
gedempte armlift
automatische afslag
Element
type Philips GP400
magneto-dynamisch
naalddruk 2,25 g
Aantal transistors 25
Type transistors
Voedingsspanning 110, 127, 220 of 240 Volt, 50 Hz
Luidspreker
geen, los bij te kopen
aanbevolen type: Philips 22RH443
Chassis
metalen chassis type Philips 22GC027 met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met tacho generator schakeling
snaaraandrijving vierkant profiel
instellen snelheid door de snaar over een van de twee poelies te leggen
geperst stalen plateau
uitgangsvermogen 2x 6 Watt
Frontplaat plastic
Golfbereik LG: 150-280 kHz, MG, KG, FM
Afstemming dubbele draaicondensator
Schalen 4 verticale schalen, 1 verlichte wijzer
Schakeling
Aantal kringen
Middenfrequentie 460 kHz (AM), 10,7 MHz (FM)
Antenne ingebouwde ferrietantenne
Behuizing console met plastic stofdeksel
Afmetingen bxhxd 54x10x40 cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1975
Seriegrootte onbekend
Bijzonderheden
koptelefoon aansluiting aan de voorzijde
ingangen voor recorder en microfoon aan de achterkant
