Philips 22RH847

Het Philips Hi-Fi Music Center type 22RH847 is uit 1974.

Het toestel bevat een platenspeler, een radio en een 2 maal 20 Watt stereo versterker. De radio is geschikt voor ontvangst van FM en MG.

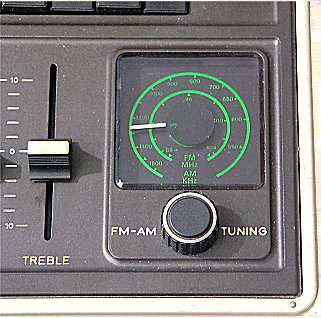

Ronde afstemschaal

De Hi-Fi draaitafel heeft 2 snelheden die instelbaar zijn via de tuimelschakelaar links voor op het dek. Rechts zitten de start-stop schakelaar en de schakelaar voor de ingebouwde armlift. Aan het eind van de plaat komt de draaitafel automatisch tot stilstand, en wordt de arm iets omhoog getild. Daarna kan de arm handmatig op de steun worden gelegd.

De arm wordt in balans gebracht door te draaien aan het gewicht aan de achterzijde. Met een schuifje naast de arm wordt de gewenste dwarsdruk compensatie ingesteld.

De draaitafel werd geleverd met het Philips GP400 magneto-dynamisch element, tegen meerprijs met de GP412 of de 4-kanaals GP422.

De radio heeft 4 preset knopjes voor de FM band, de versterker een pseudo 4-kanaals stereo weergave, door Philips aangeduid als Ambiophonic sound. Bijzonder is het schuin omhoog staande display in cockpitstijl. Links voor op het bedieningspaneel zitten 5 schuiven voor Volume, Balance, Bass, Presence en Treble. Daarnaast de afstemknop en -schaal. Vervolgens maar liefst 17 functietoetsen. Erachter een VU metertje, 4 preset instelknopjes en de Stereo-4 instelknop.

De Aristona versie van dit toestel is de Aristona SX6847. Dit Philips Music Center is van Peter Spies.


Het bedieningpaneel met display in de vorm van een flowdiagram

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 22RH847/72
Serienummer
Bouwjaar 1974
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33 en 45 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...3,5 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
cardan ophanging
Element Philips GP400 magneto-dynamisch element
Aantal transistors
Type transistors
Voedingsspanning 220-240 Volt, 50 Hz
Luidspreker geen, los bij te kopen, 4 tot 8 ohm
Chassis
metalen chassis type Philips 22GC008 met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met tacho generator schakeling
aandrijving via een rubber snaar (vierkant profiel)
instellen snelheid door de snaar over een van de twee poelies te leggen
geperst stalen plateau
uitgangsvermogen 2x 20 Watt sinus, impedatie 4-8 ohm
Frontplaat plastic
Golfbereik MG: 540-1600 KHz, FM: 87,5-108 MHz
Afstemming dubbele draaicondensator
Schalen 2 ronde schalen 320 graden, 1 wijzer
Schakeling
Aantal kringen
Middenfrequentie 469 kHz (AM), 10,7 MHz (FM)
Antenne ingebouwde ferrietantenne
Behuizing console met plastic stofdeksel
Afmetingen bxhxd 61x15x34 cm
Gewicht 9,5 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1974-1975
Seriegrootte onbekend
Bijzonderheden
pseudo 4-kanaals weergave over maximaal 6 luidsprekers
aansluitingen voor antenne en recorder


De techniek is simpel bereikbaar door de console naar boven toe open te klappen. Links onder de voeding, links boven de radio print. Midden boven de FM/Stereo-4 decoder, rechts boven de besturing en het radio front-end. Rechts onder de 2x 20 Watt stereo versterker.
