Philips 670A

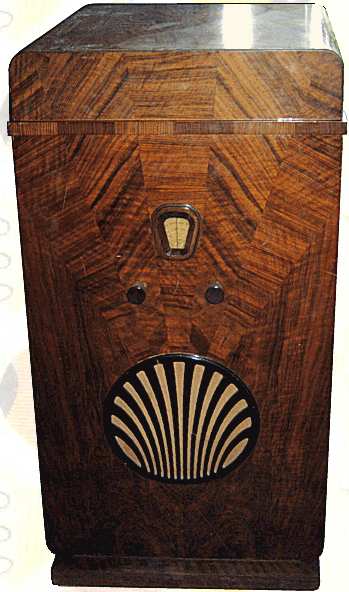

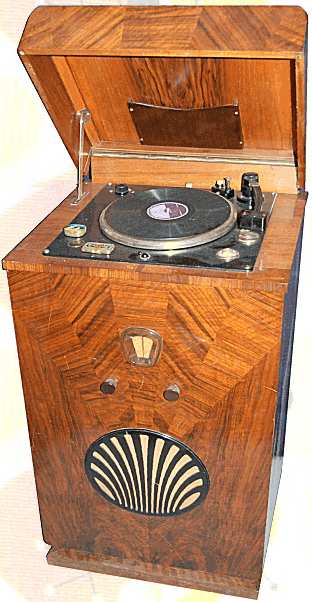

Het luxe Philips radiogrammofoon-meubel type 670A bestaat uit een staande notenhouten kast met daarin een vierkrings Super Inductie ontvanger met 2 golfbereiken, versterker en een Philips platenspeler.


Philips arm 2980

De platenspeler wordt afgesloten met een houten bovenklep. Het toestel is uit 1932.

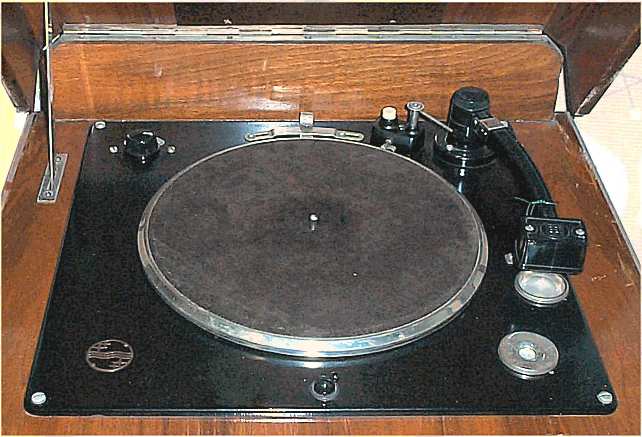

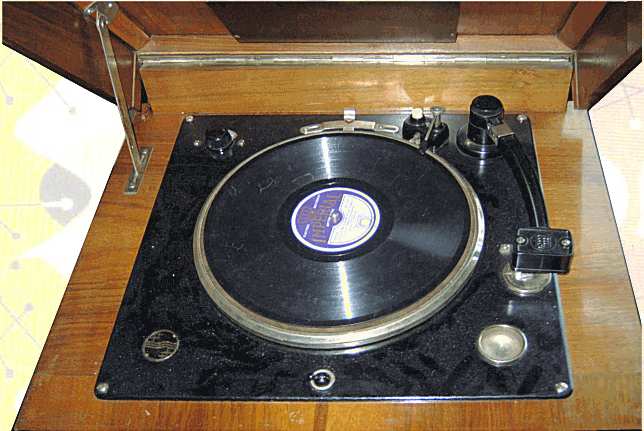

Op het grammofoondek zit links de Radio-Grammofoonschakelaar. De grammofoon is voorzien van een automatische rem met uitschakelaar, op het draaipunt van de arm is een volumeregelaar gemonteerd.

De twee knoppen aan de voorzijde zijn voor Volume / Aan-uit en Afstemming / Golflengte.

Dit meubel is eigendom van Michiel van der Smeede.

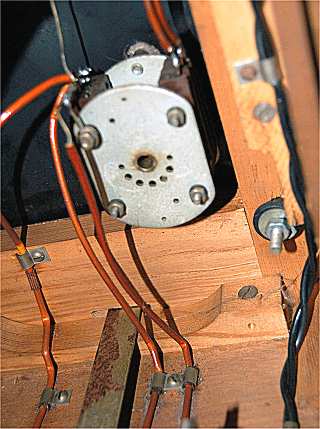

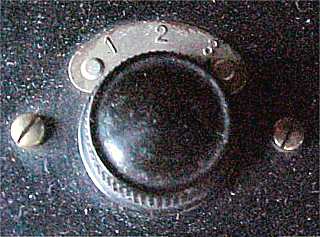

Radio-Lokaal-Grammofoon schakelaar

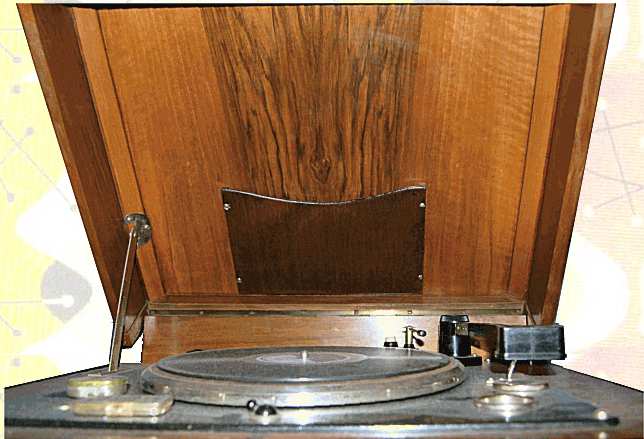

Opbergvak voor de stationskaart

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 670A
Serienummer 1427
Bouwjaar 1932
Toepassing grammofoon en omroepontvanger
Draaisnelheid 78 t/min
Plaatdiameter max. 31 cm
Arm Philips 2980 bakeliet

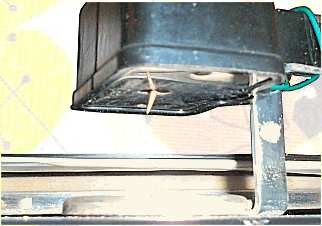

Element Philips Nr. 4002 electro-magnetisch
Aantal buizen 6
Type buizen

E462 (2x), E428 (2x), C453, 1823
Voedingsspanning 103-253 Volt
Luidspreker Philips 2157, 21 cm, 8 ohm
Chassis
grammofoon Philips 2950
radiochassis Philips 620A
Frontplaat bakelieten sierrooster
Golfbereik KG 200-600 m, LG 850-2000 m
Afstemming eenknops afstemming door middel van vier gekoppelde variabele luchtcondensatoren
Schalen dubbele halfronde schaal
Schakeling 2xhf + det + 2xlf
Aantal kringen 4
Middenfrequentie geen
Antenne aansluitingen voor antenne en aarde
Behuizing
notenhouten kast
luidsprekerrooster in Art Deco stijl
Afmetingen bxhxd 53x105x44 cm
Gewicht kg
Verkoopprijs Hfl 550
Hfl 565 (C-uitvoering)
Geschatte waarde €
Productieperiode 1932-1933
Seriegrootte onbekend
Bijzonderheden "Super Inductie" ontvanger

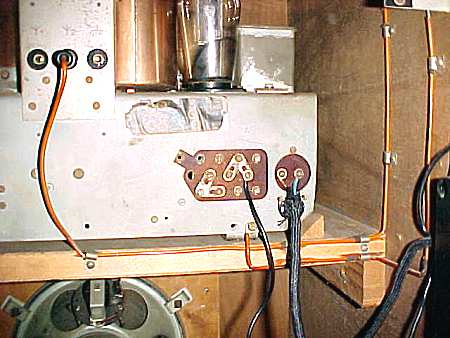

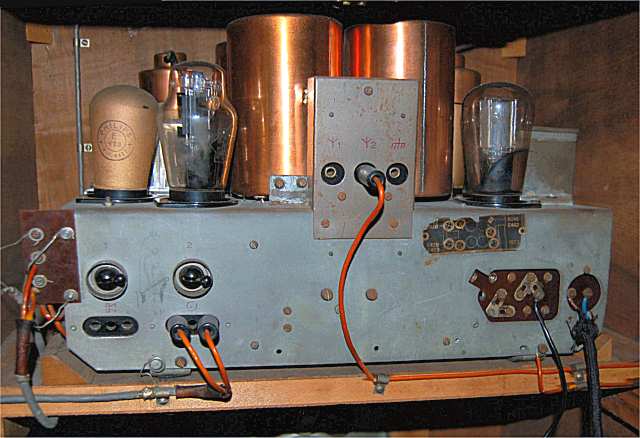

Radio/versterker chassis

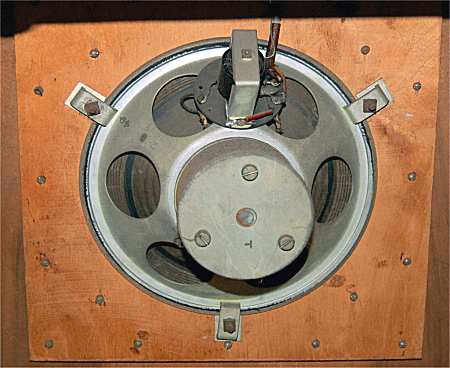

Luidspreker Philips 2157


Netaansluiting met veiligheidsschakelaar

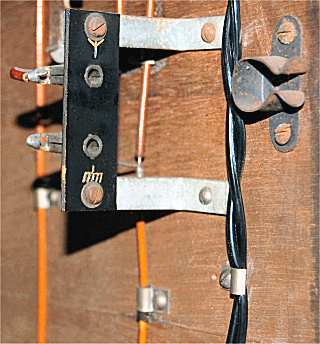

Aansluiting voor Antenne en Aarde

Schakelaar ->

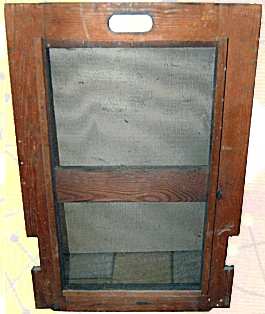

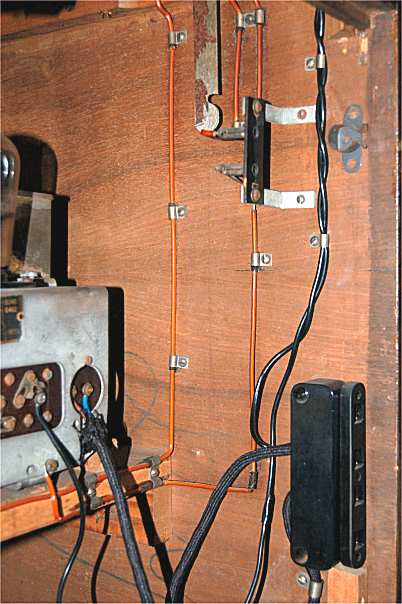

Achterwand van de Philips 670A

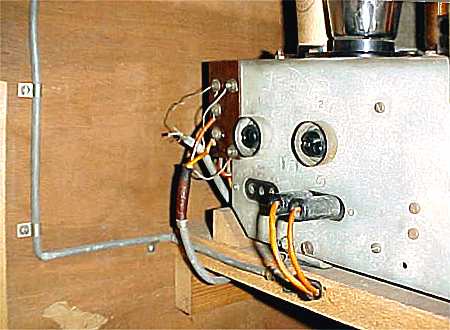

Aansluiting grammofoonkop via loodkabel

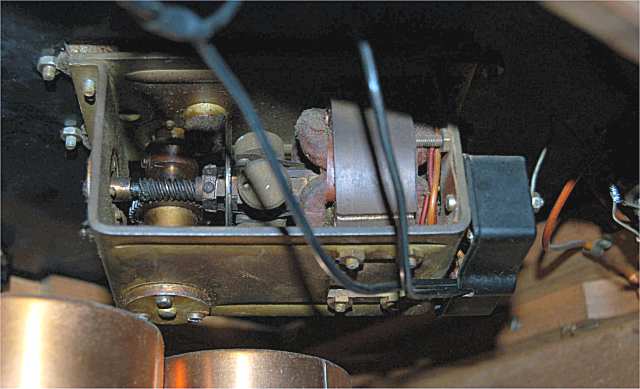

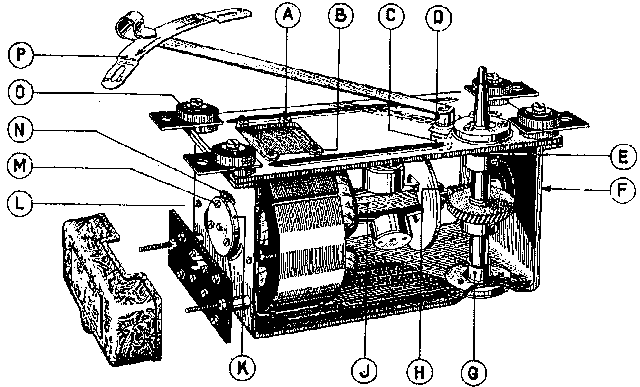

Elektrische grammofoonmotor Philips 2950 met centrifugaalregeling

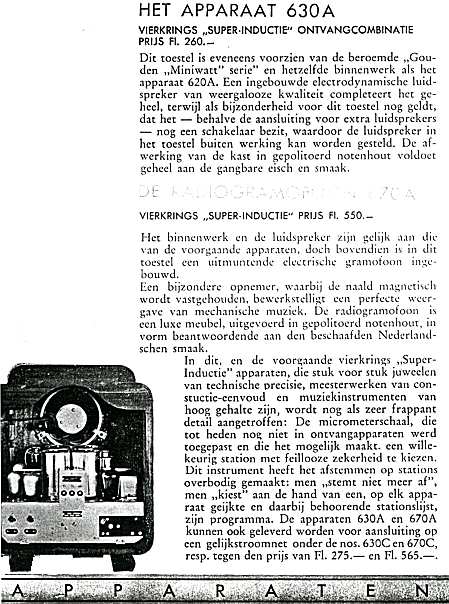

Schema Philips 670A Schema Philips 630A
