Philips 770A

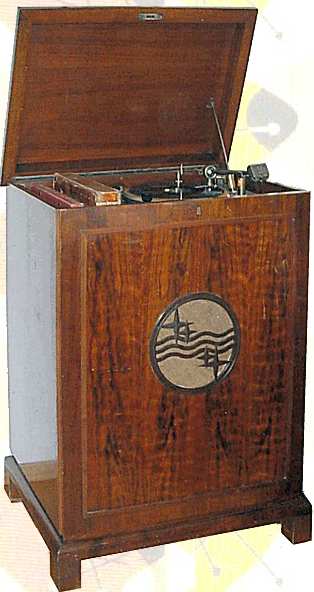

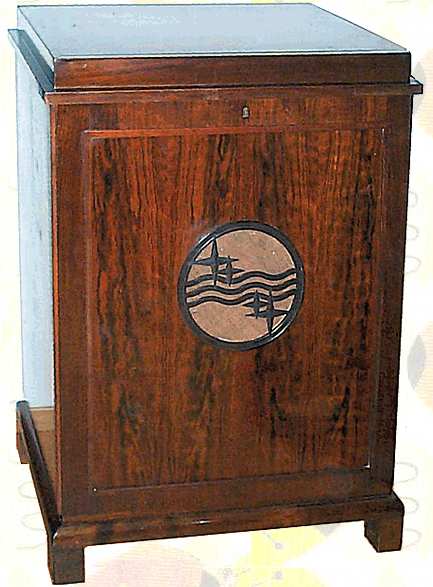

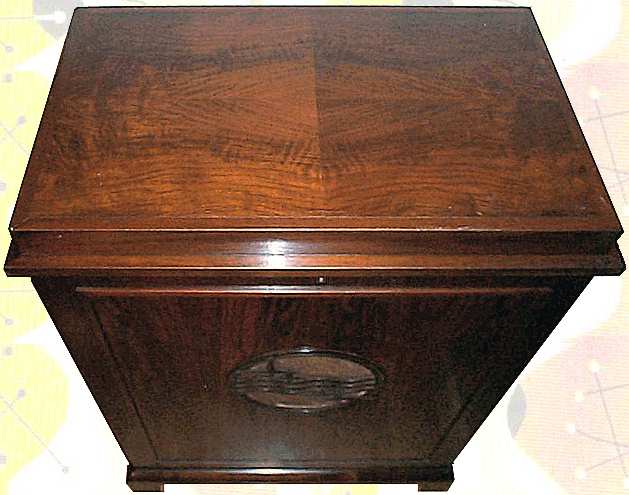

Het luxe Philips radiogrammofoon-meubel type 770A bestaat uit een staande notenhouten kast met daarin een driekrings Super Inductie ontvanger met 2 golfbereiken, versterker en een Philips platenspeler.

De platenspeler wordt afgesloten met een houten bovenklep. Het toestel is uit 1931.

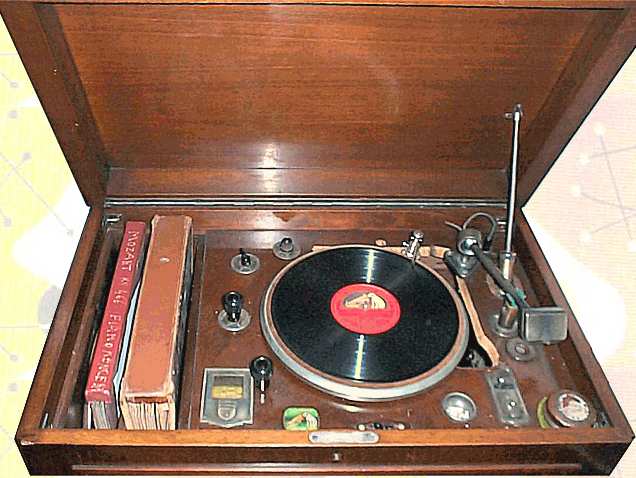

Op het grammofoondek zitten links van de draaitafel de bedieningsorganen van de radio en de afstemschaal. De grammofoon is voorzien van een automatische rem met uitschakelaar en twee naaldenbakjes.

Met behulp van een extra "Philigraaf" hulpstuk kan de Philips 770A worden omgebouwd naar een opneemapparaat waarmee op een aluminium plaatje geluidsopnamen kunnen worden gemaakt zoals bij de Philips 2115 uit 1930.

Dit meubel is eigendom van Michiel van der Smeede.


Twee aluminium Philigram plaatjes

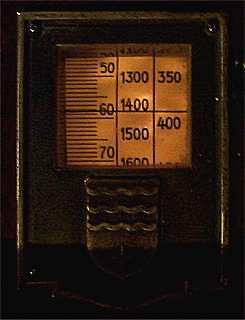

Afstemschaaltje


Philips 2815 uit 1930


Philips platenalbum

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 770A
Serienummer 1456
Bouwjaar 1931
Toepassing grammofoon en omroepontvanger
Draaisnelheid 78 t/min
Plaatdiameter max. 31 cm

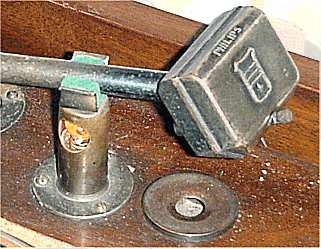

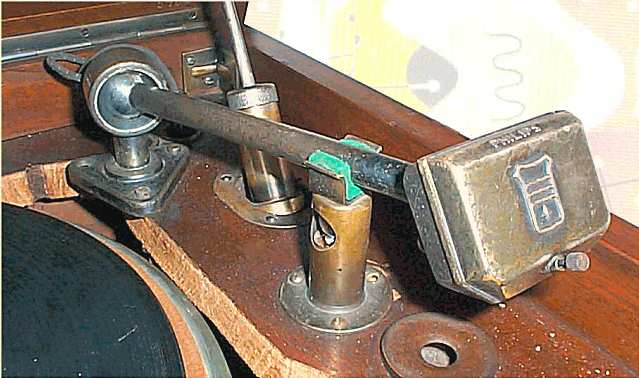

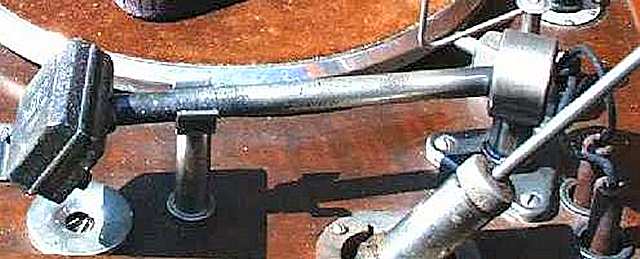

Arm Philips metaal
Element Philips Nr. 4002 electro-magnetisch
Aantal buizen 6
Type buizen

E452T (2x), E424 (2x), C443, 506
gloeilampje Philips 8046
Voedingsspanning 103-253 Volt, 40...60 Hz, 40/70 Watt
Luidspreker Philips 2055, 22 cm, 40 ohm
Chassis
grammofoon Philips
radiochassis Philips 720A
Frontplaat bakelieten sierrooster
Golfbereik KG 200-600 m, LG 850-2000 m
Afstemming eenknops afstemming door middel van drie gekoppelde variabele luchtcondensatoren
Schalen dubbele halfronde trommelschaal
Schakeling 2xhf + det + 2xlf
Aantal kringen 3
Middenfrequentie geen
Antenne aansluitingen voor antenne en aarde
Behuizing
notenhouten kast

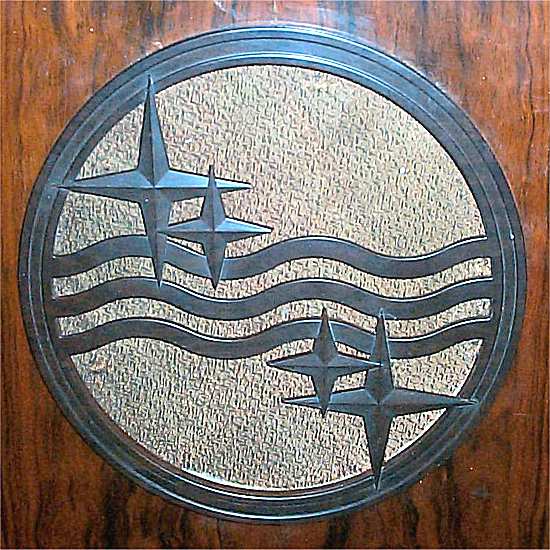

zwart Philiten luidsprekerrooster
Afmetingen bxhxd 65x95x55 cm
Gewicht 85 kg
Verkoopprijs Hfl 625
Geschatte waarde €
Productieperiode 1931-1932
Seriegrootte onbekend
Bijzonderheden radiogedeelte met Super Inductie schakeling


Philips 720A chassis met enige aanpassingen

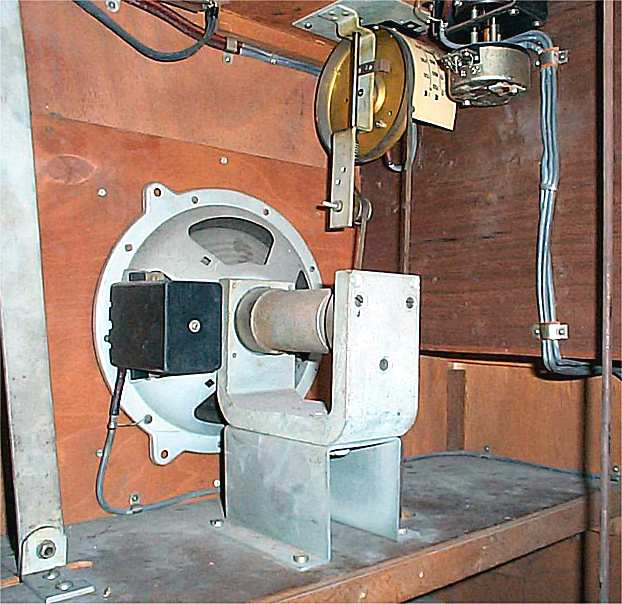

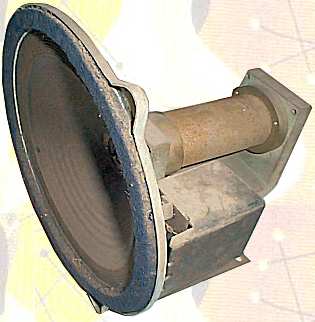

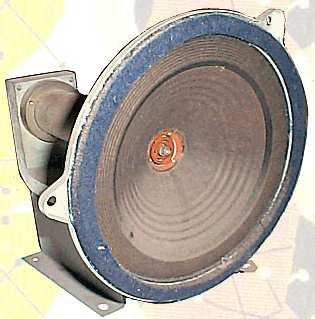

Elektrodynamische luidspreker met toonfilter, rechts boven de afstemtrommel

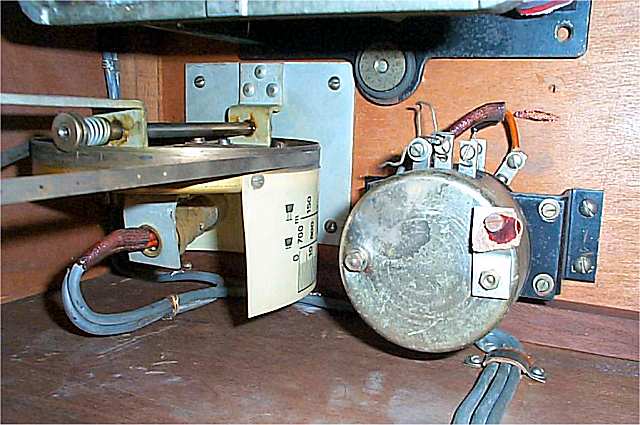

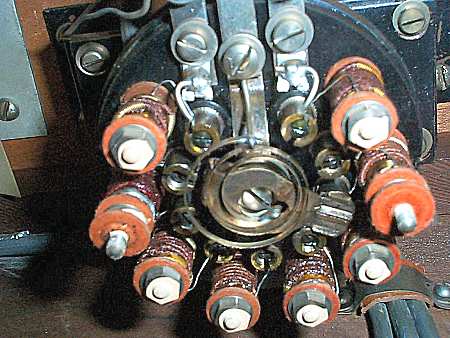

Afstemtrommel en volumepotmeter


Inwendige volumepotmeter

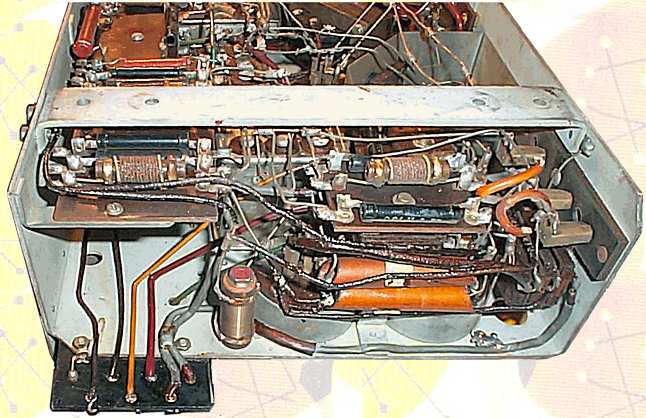

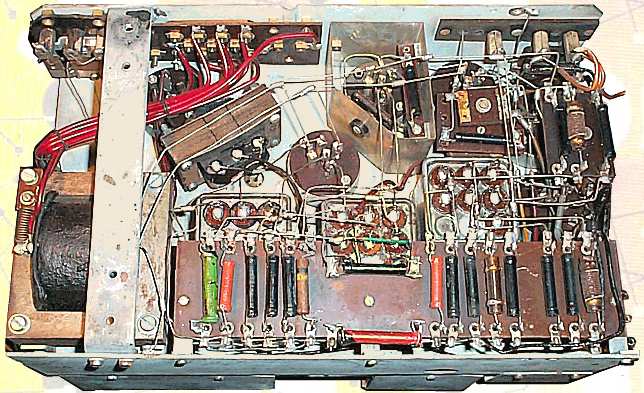

Onderzijde chassis na de restauratie

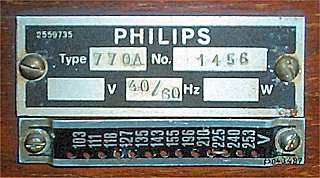

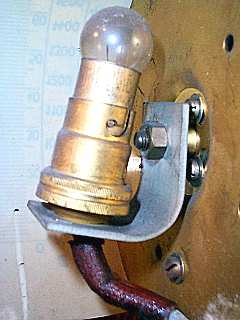

Schaallampje 8046 en typeplaatje

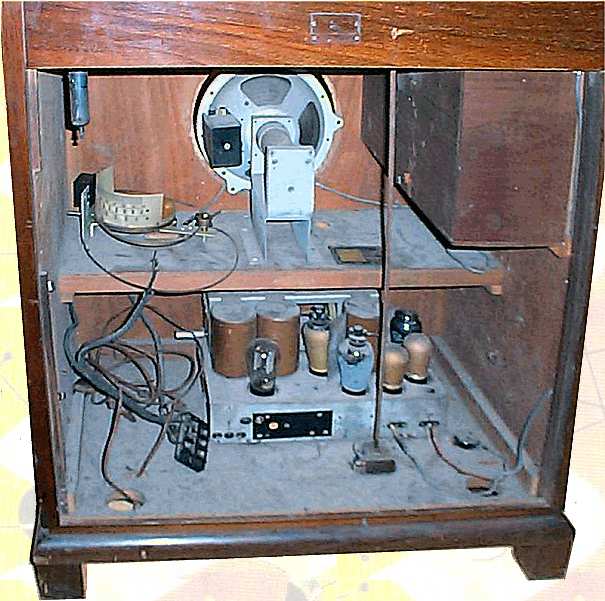

Het radiochassis is onder de luidspreker gepositioneerd


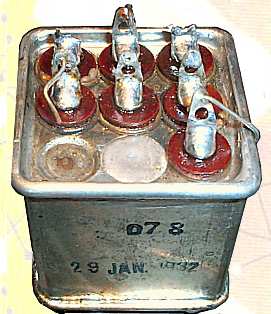

Voor de restauratie


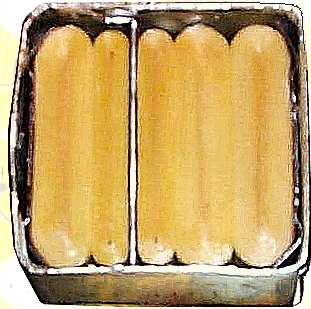

... en erna

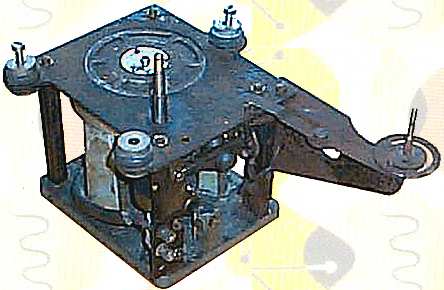

Philips grammofoonmotor

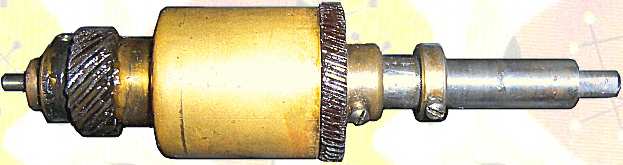

Rotor

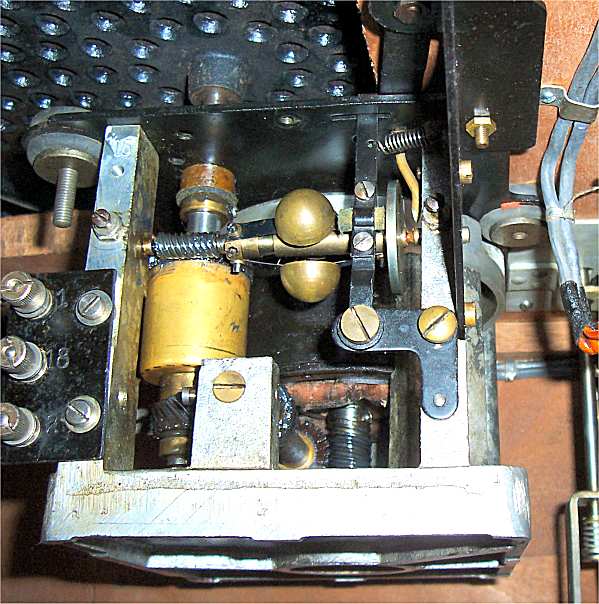

Motor met centrifugaalregeling

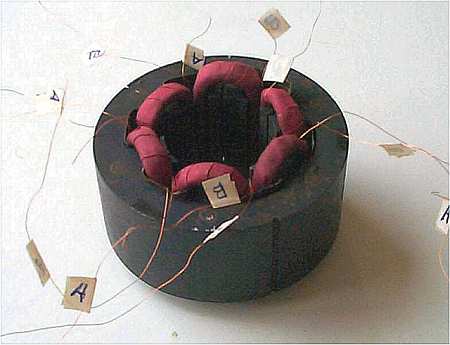

Stator
Schema Philips 770A Schema Philips 730A
