Philips 803A Fantasia

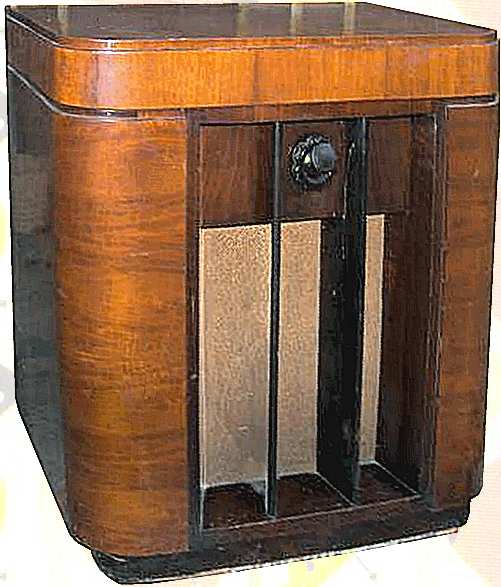

Het Philips radiogrammofoon-meubel type 803A Fantasia bestaat uit een staande houten kast met daarin een radio met 3 golfbereiken, versterker en een Garrard platenspeler. De platenspeler en afstemschaal worden afgesloten met een houten bovenklep. Het toestel is uit 1937.


Magisch kruis EM1

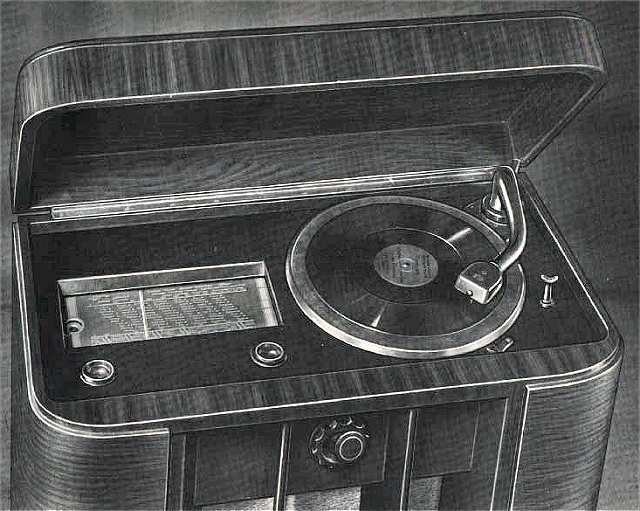

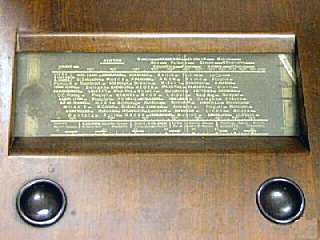

Afstemschaal van de Fantasia

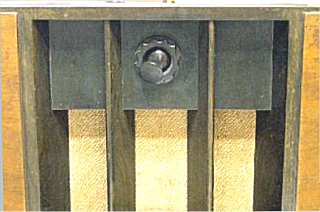

De bediening gaat via een monoknop die de volgende functies combineert: Golfbereik, Afstemming, Volume en Toonregeling.

De ingebouwde Garrard AC8 platenspeler speelt 10 of 12 inch 78-toerenplaten af.

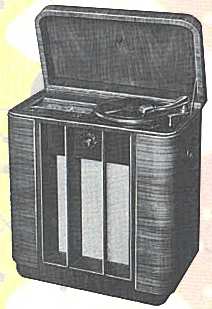

De Philips 803A Maestoso is de Tsjechische versie. Dit model is smaller en hoger.

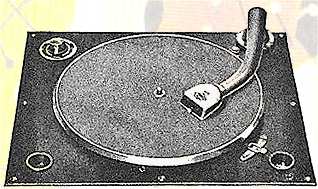

Garrard AC8 inbouw platenspeler

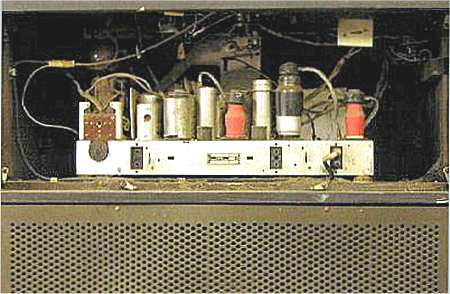

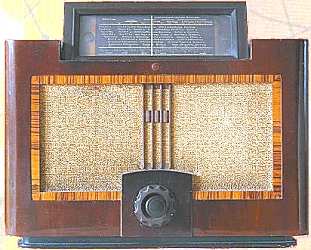

Het radiochassis van de Fantasia is afkomstig van de Philips 750A

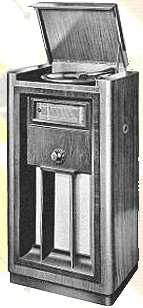

De Philips 803A Maestoso uit Tsjecho-Slowakije. Lampen AK2, AF3, ABC1, ABL1, AM1, AZ1

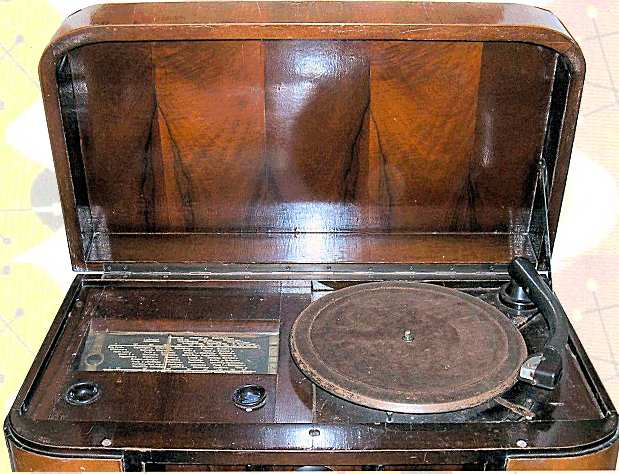

De Philips 803A van Jeroen Polman

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Fantasio
Type 803A
Serienummer
Bouwjaar 1937
Toepassing grammofoon en omroepontvanger
Draaisnelheid 78 t/min
Plaatdiameter max. 31 cm
Arm aluminium
Element Garrard EM
Aantal buizen 6
Type buizen

EK2, EF5, EBC3, EBL1, EM1, AZ1

Voedingsspanning 110-240 Volt
Luidspreker Philips 9652, 9 ohm
Chassis
radiochassis Philips 750A
platenspeler Garrard AC8
Frontplaat glazen schaal, houten spijlen en luidsprekerdoek
Golfbereik KG 13,8-51 m, MG 186-585 m, LG 708-2000 m
Afstemming afstemming door middel van drie gekoppelde variabele luchtcondensatoren
Schalen 3 horizontale schalen
Schakeling meng + mf + det + 2xlf
Aantal kringen 6
Middenfrequentie 128 KHz
radio bandbreedte 10 KHz
Antenne aansluitingen voor antenne en aarde
Behuizing houten kast
Afmetingen bxhxd 72x81x39 cm
Gewicht kg
Verkoopprijs Hfl 345
Geschatte waarde
Productieperiode 1937-1938
Seriegrootte onbekend
Bijzonderheden monoknop bediening

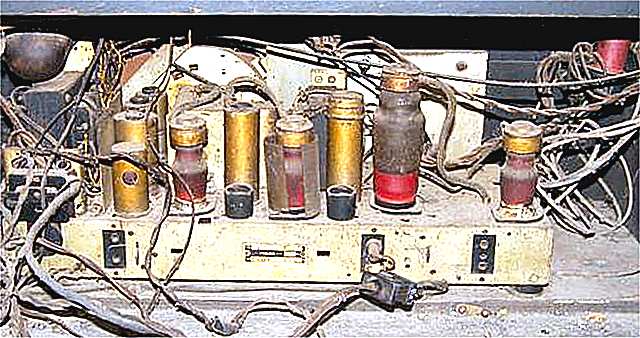

Ongerestaureerd chassis, foto Michiel van der Smeede



Platenspeler
