Philips AG9019 - 22GH919

De Philips AG9019 is een 2 x 20 Watt Philips stereoversterker uit 1965. De versterker heeft balanseindtrappen die direct, dat wil zeggen zonder tussenschakeling van een transformator, met 8 ohm luidsprekers worden verbonden. Het is de eerste getransistoriseerde HiFi versterker van Philips, en de opvolger van de Philips AG9018 buizenversterker.

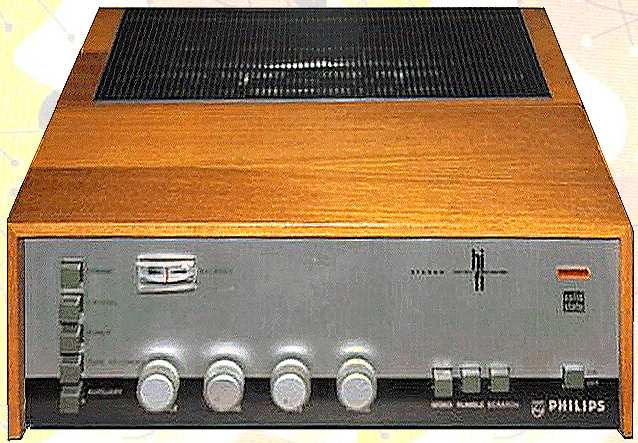

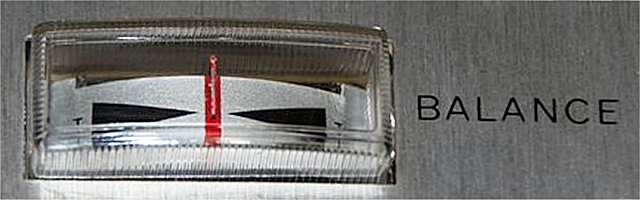

De vier draaiknoppen op het front zijn voor Balance, Volume, Bass en Treble. Links de keuzeschakelaars voor Grammofoon (MD of kristal), Tuner, Recorder of Aux. Rechts druktoetsen voor Mono, Rumble en Scratch en Aan/uit. Boven de Balance draaiknop zit een wijzerinstrument die de Links-Rechts balans aangeeft.

In 1966 wijzigt het typenummer van deze versterker in 22GH919.

Deze versterker is eigendom van Herman Mulder.

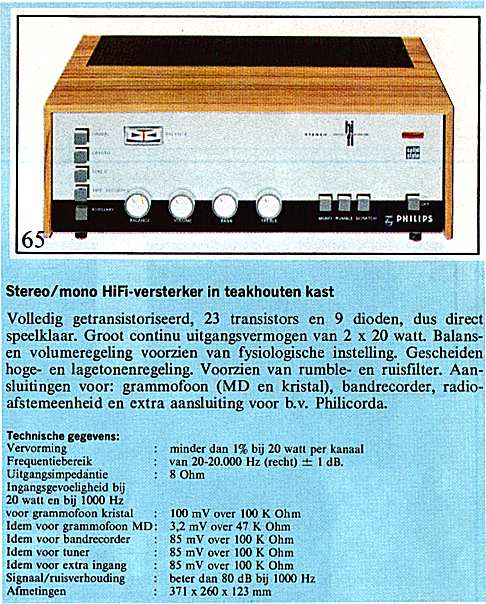

Philips folder 1965, met dank aan Dirk

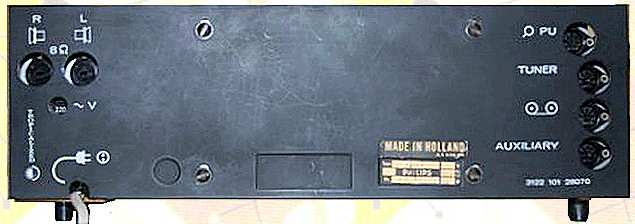

Het toestel is uitgerust met DIN-aansluitingen voor de luidsprekers, PU, Tuner, Recorder en AUX

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Belgium
Eigennaam
Type AG9019

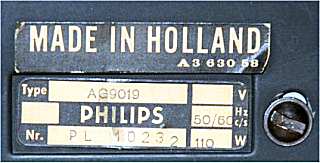

Serienummer PL10232
Bouwjaar 1965
Toepassing geluidsversterker
Aantal transistors 23
Type transistors Philips BC107 (8x), AC126 (2x), AF118 (2x), AC127 (3x), AC132 (2x), AD149 (4x), ASZ15 en AC128
Voedingsspanning
110, 127, 220 of 240 volt instelbaar
110 Watt, 50-60 Hz
Luidspreker geen
Chassis
metalen frame met 2 pertinax printplaten
uitgangsvermogen 2 x 20 Watt over 8 ohm bij 1% vervorming
frequentiebereik 20 Hz tot 20 kHz +/- 1 dB
rumble en scratchfilter 12 dB/oktaaf
bromniveau -70 dB
ruisniveau -80 dB
overspraak -60 dB
DIN aansluitingen
grammofooningang 100 mV-100 Kohm of 3,2 mV-47 Kohm
bandrecorder 85 mV-100 Kohm
tuner 85 mV-100 Kohm
extra ingang 85 mV-100 Kohm
Behuizing
houten kast met teakfineer
aluminium frontpaneel
Afmetingen bxhxd 37x14x26 cm
Gewicht 7 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1965-1968
Seriegrootte
Bijzonderheden twee 20 Watt OTL transistor eindtrappen 8 ohm

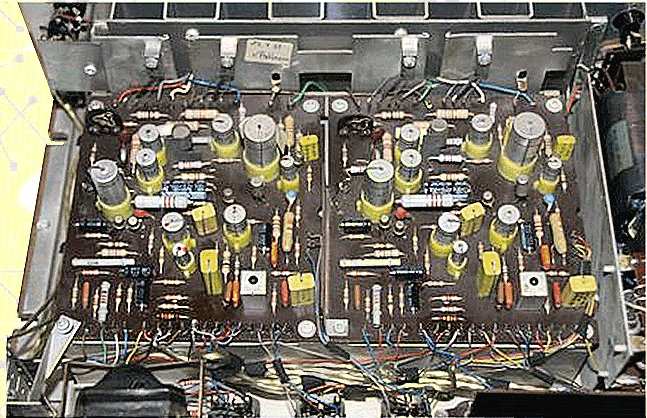

Ruim bemeten koelblok, links de voeding en vervolgens de twee printplaten

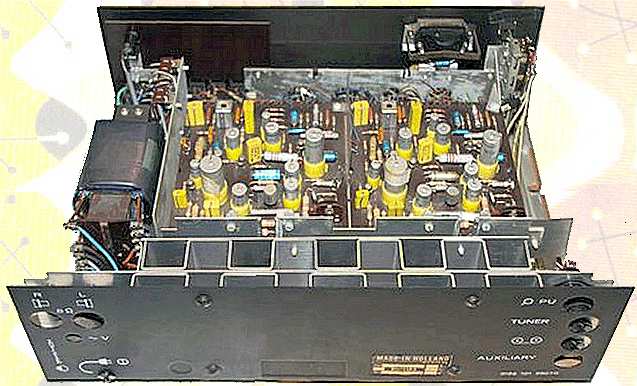

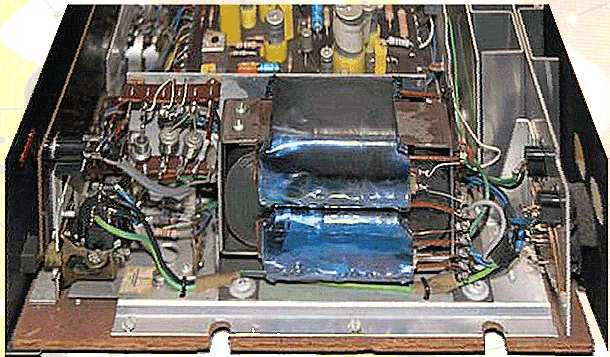

Links de gelijkrichters, in het midden de voedingstrafo en rechts de spanningscaroussel

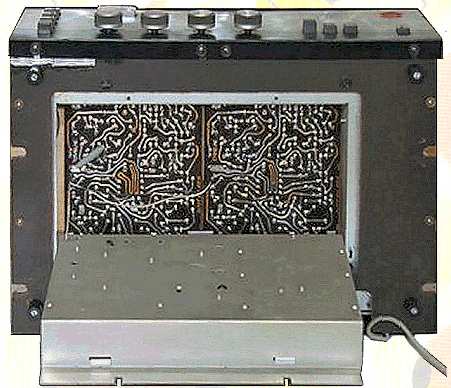

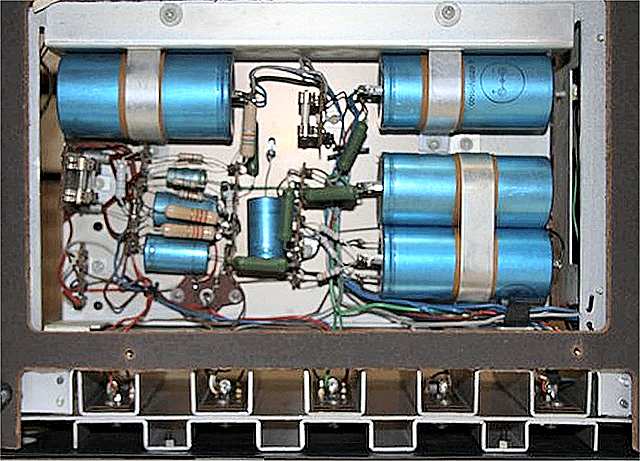

Serviceluik met voedingsdoos
