Philips AG9023 - 22GH923

De Philips AG9023 is een 2 x 7 Watt Philips stereoversterker uit 1965. De versterker heeft balanseindtrappen die direct, dat wil zeggen zonder tussenschakeling van een transformator, met 8 ohm luidsprekers worden verbonden. Het is een van de eerste getransistoriseerde HiFi versterkers van Philips.

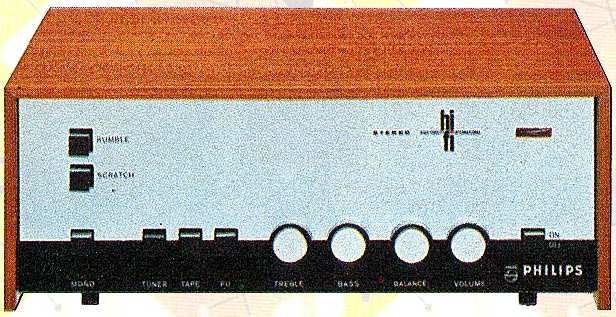

De vier draaiknoppen op het front zijn voor TREBLE, BASS, BALANCE en VOLUME. Links de keuzeschakelaars voor Grammofoon (MD of kristal), Tuner, Recorder of PU. Links boven druktoetsen voor Rumble en Scratch en geheel rechts Aan/uit.

In 1966 wijzigt het typenummer van deze versterker in 22GH923.

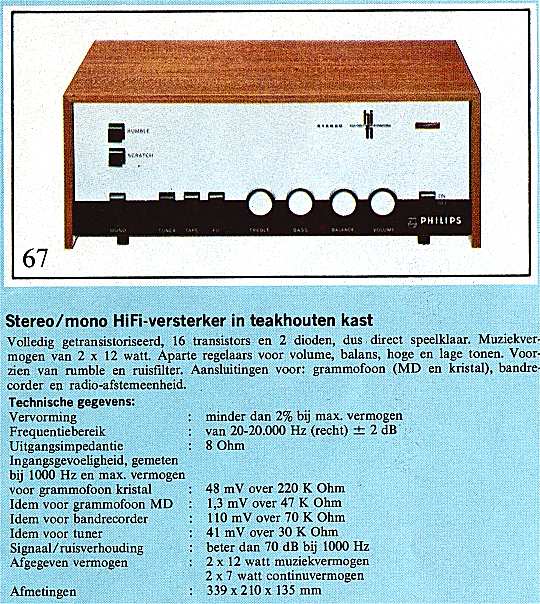

Philips folder 1965, met dank aan Dirk

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in Belgium
Eigennaam
Type AG9023, later 22GH923
Serienummer
Bouwjaar 1965
Toepassing geluidsversterker
Aantal transistors 16
Type transistors Philips AC126, AC172, AC125, AC132 (2x), AC127 (2x) en AD149 (4x)
Voedingsspanning
110, 127, 220 of 240 volt instelbaar
 Watt, 50-60 Hz
Luidspreker geen
Chassis
metalen frame met 2 pertinax printplaten
uitgangsvermogen 2 x 7 Watt (2x 12 Watt muziekvermogen) over 8 ohm bij 2% vervorming
frequentiebereik 20 Hz tot 20 kHz +/- 2 dB
ruisniveau -70 dB
overspraak -60 dB
DIN aansluitingen
grammofooningang 48 mV-220 Kohm of 1,3 mV-47 Kohm
bandrecorder 110 mV-70 Kohm
tuner 41 mV-30 Kohm
Behuizing
houten kast met teakfineer
aluminium frontpaneel
Afmetingen bxhxd 34x13x21 cm
Gewicht 3,7 kg
Verkoopprijs Hfl 399
Geschatte waarde
Productieperiode 1965-1968
Seriegrootte
Bijzonderheden twee 7 Watt OTL transistor eindtrappen 8 ohm
