Philips H4X74A


EM80 afstemindicator

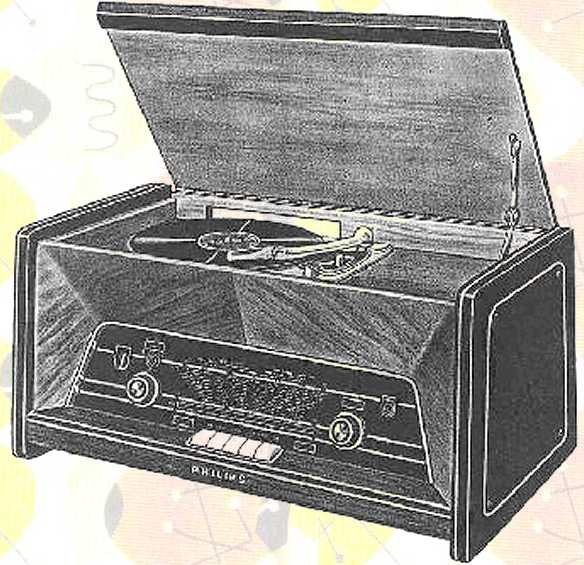

De Philips tafel-radiogrammofoon type H4X74A "Planogram" bestaat uit een houten "Plano" kast met daarin een AM/FM afstemmer met 3 golfbereiken, mono versterker en 4-snelheden draaitafel. Deze laatste wordt afgesloten met een houten bovenklep. Het toestel is uit 1957.

De snelheid wordt ingesteld met het schuifje onder de toonarm. De dubbele knop links is voor toon en volume, rechts voor afstemming. De druktoetsen zijn voor aan/uit, PU, MG, LG en FM.



SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Planogram
Type H4X74A
Serienummer
Bouwjaar 1957
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 8
Type buizen Philips ECC85, ECH81, EF89, EF85, EABC80, EL84, EZ80, EM80
schaallampje 8024N-91, 6,3V-0,3A
Voedingsspanning 110, 127, 145 en 220 Volt AC, 50 Hz, 55 Watt
Luidspreker
Chassis
platenspeler AG2012 met 4 snelheden
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
Frontplaat glazen schaal in houten front
Golfbereik MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 3 horizontale schalen, 2 gescheiden wijzers
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde instelbare ferroceptor
draadantenne voor FM
aansluitingen voor AM en FM extern
Behuizing hoogglanzende noten kast
Afmetingen bxhxd 60x29x36 cm
Gewicht  kg
Verkoopprijs Hfl 498
Geschatte waarde €
Productieperiode 1957
Seriegrootte onbekend
Bijzonderheden
vast aangebrachte 45-toeren adapter
aansluiting voor grammofoon en extra luidspreker
