Philips H4X92A


EM80 afstemindicator

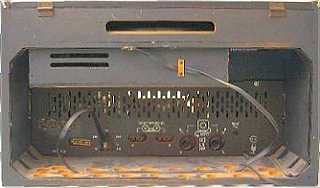

De Philips tafelradiogrammofoon type H4X92A bestaat uit een houten "Plano" achtige kast met daarin een AM/FM afstemmer met 4 golfbereiken, een Bi-Ampli Stereo versterker en 4-snelheden platenspeler. Deze laatste wordt afgesloten met een houten bovenklep. Het toestel is uit 1959, en is daarmee de eerste compacte Philips stereoset.

Het grammofoongedeelte is weliswaar stereo, maar de radio is mono uitgevoerd.

De snelheid wordt ingesteld met de knop onder de toonarm, de fijnregeling met de geribbelde rand zit daar omheen. Het hendeltje van de armlift is er achter gemonteerd.

De knop links op het front is voor volume, rechts voor afstemming. De grotere druktoetsen zijn voor aan/uit, PU, LG, MG, KG en FM, de kleinere toetsen voor Mono, Stereo, Bas, Hoog 1 en Hoog 2. Het duimwieltje is voor de balansregeling.

Dit toestel is van Rob Riemersma.


foto Henk van Riel


Stereo platenspeler type Philips AG2009, deze is oorspronkelijk uitgerust met een Philips AG3304 opnemer


Op het promotiemateriaal van Philips staat de AG2009 speler steeds afgebeeld met een Philips AG3016 mono element, waarschijnlijk was het in 1959 splinternieuwe AG3304 element nog niet beschikbaar ten tijde van de aanmaak van dit materiaal

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type H4X92A
Serienummer
Bouwjaar 1960
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met armlift
Element
type Philips AG3304 stereo 2-naalden S en N
diamantnaald type S
Aantal buizen 10
Type buizen Philips ECC85, ECH81, EF89, EBF89, EAA91, ECC83, EL84 (2x), EZ80, EM80
schaallampjes 2x 8024N-91, 6,3V-0,3A
Voedingsspanning 110, 127, 145, 165, 220 en 245 Volt AC, 50 Hz, 73 Watt
Luidspreker dubbelconus luidsprekers Philips AD3700AM (2x)
Chassis
stereo platenspeler AG2009-95 met 4 snelheden
automatische ontkoppeling van het tussenwiel
rubberen mat
draaitafellager met nylon kogel
2 polige inductiemotor, 9 Watt, 50 Hz
fijnregeling draaisnelheid + of - 2%
jengel minder dan 0,2%
motordreun minder dan -35 dB
Frontplaat glazen schaal, metalen rooster
Golfbereik KG 16-51 m, MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 4 horizontale schalen, aparte wijzers voor AM en FM
Schakeling meng + 2xmf + det + 3xlf (AM)
meng + 3xmf +det +3xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde ferroceptor
draadantenne voor FM
aansluitingen voor AM en FM extern
Behuizing hoogglanzende noten kast
Afmetingen bxhxd 56x32x40 cm
Gewicht  kg
Verkoopprijs Hfl 498
AG2009 inbouw grammofoon Hfl 85
Geschatte waarde €
Productieperiode 1959-1961
Seriegrootte onbekend
Bijzonderheden
vast aangebrachte 45-toeren adapter
aansluiting voor bandrecorder en twee extra luidsprekers
toonregeling met vaste instellingen
