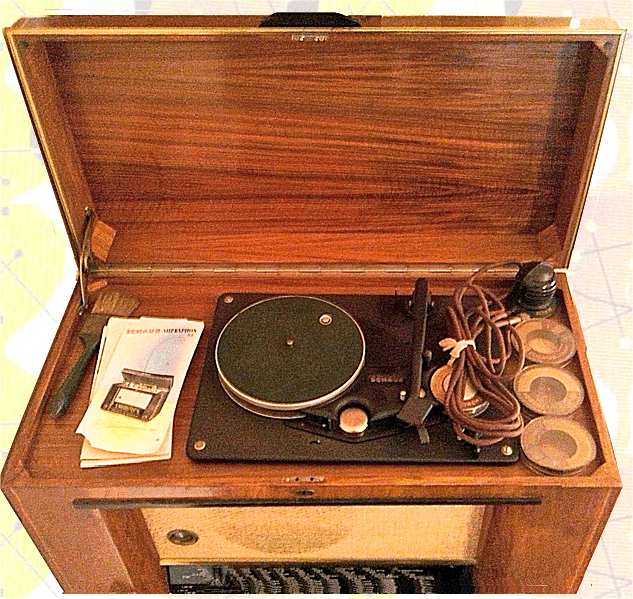

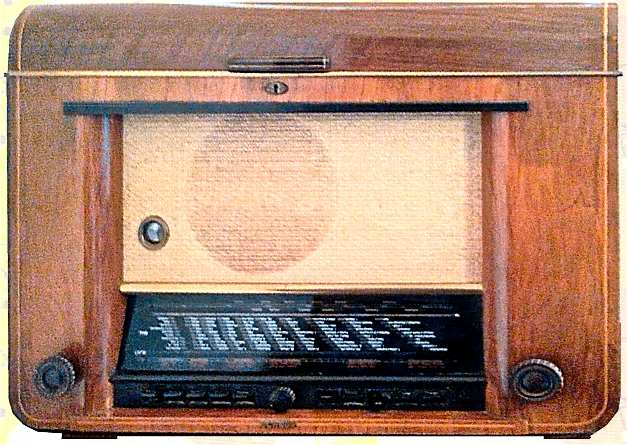

| Deze Schaub Supraphon combinatie uit 1951 bestaat uit een Schaub
draadrecorder met grammofoon, een AM/FM ontvanger met drukknopafstemming, een versterker en
een ingebouwde luidspreker, alles gemonteerd in een houten kast.
|
|
Magisch oog EM 71
|
|
De draadrecorder kan opnemen
via een microfoon, maar ook radioprogramma's en grammofoonopnamen kunnen
worden opgenomen. Afspelen is uiteraard ook mogelijk.
De grammofoon is bedoeld voor
78-toeren platen tot 30 cm.
Het radio gedeelte heeft 4 golfbereiken waaronder UKW.
|
|
|

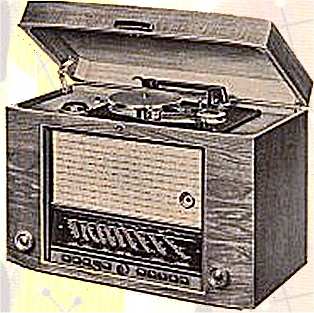

Lorenz Heimstudio
|
|

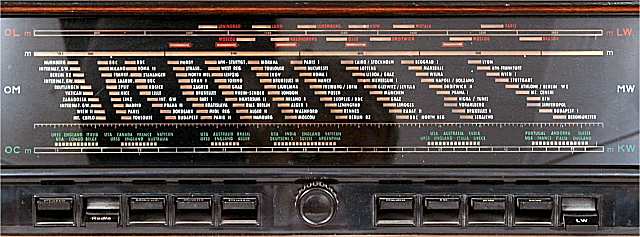

De tien druktoetsen zijn voor Gram, Radio, Micro-draad, Gram-draad,
Radio-draad, Weergave Draad, UKW, KW, MW, LW. Er zijn ook toestellen
verkocht zonder UKW.
Hetzelfde apparaat werd ook verkocht als de Lorenz Heimstudio, in
Zwitserland bekend onder de naam Steiner Recordophone.
De Schaub Supraphon was ook verkrijgbaar met Amerikaanse buizen, zie
hiervoor de documentatie.
De techniek van het AM radiogedeelte is beproefd, maar nog van voor
de oorlog. Het ingebouwde Schaub UKW voorzetapparaat is ontwikkeld in
1951.
Het toestel is van Rudolf Bauer.

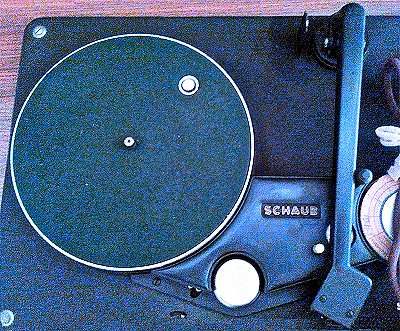

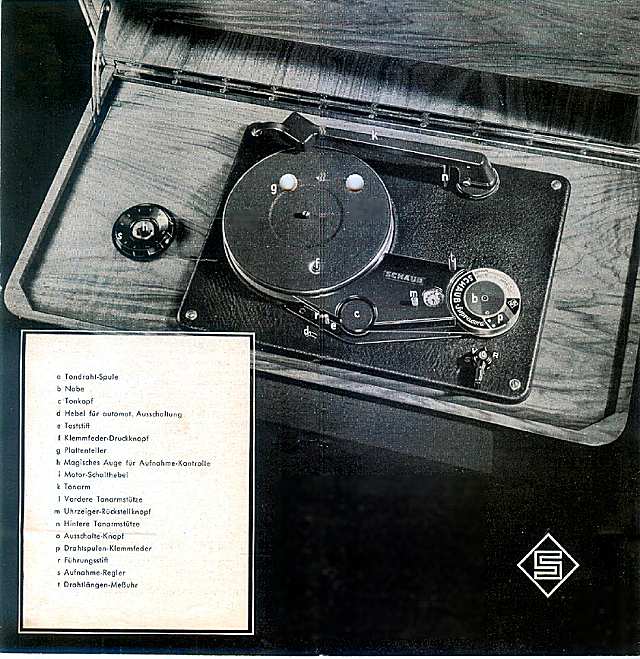

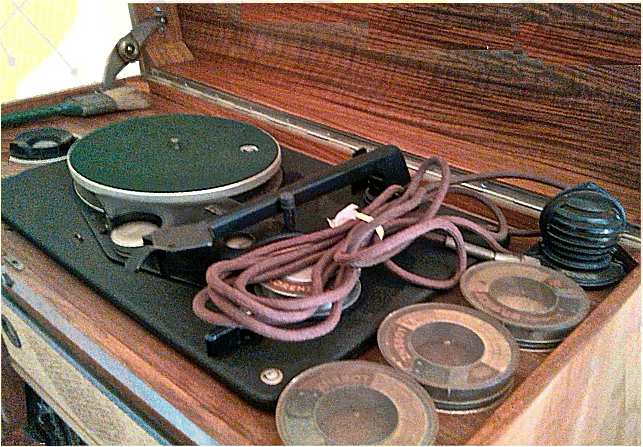

Het recorderdek is tevens voorzien van een grammofoon
|
| Merknaam |
Schaub-Lorenz
|
| Land van herkomst |
Duitsland |
| Eigennaam |
Supraphon 52 |
| Type |
Supraphon 52 |
| Serienummer |
|
| Bouwjaar |
1952 |
| Toepassing |
grammofoon, draadrecorder en omroepontvanger |
| Draadsnelheid |
 | 65 cm/s |
| draaisnelheid grammofoon 78
t/min |
|
| Spoeldiameter |
| 7 cm, draaddiameter 0,9 mm |
| speelduur max 60 min |
| draaitafel 16,5 cm |
| plaatdiameter max. 30 cm |
|
| Opneemproces |
| HF wisstroom en HF bias |
| HF frequentie 41 kHz |
|
| Arm |
Telefunken arm |
| Koppen |
gecombineerde Schaub
opname-weergave-wiskop
|
| Element |
Telefunken
|
| Aantal buizen |
15 |
| Type buizen |
ECH42,
EF43,
EF42,
EB41,
EM71 (2x),
ECH11,
EBF11 (2x),
EL12,
EF12K (2x),
EF14,
EL11,
AZ12
schaallampjes 6,3 volt - 0,3 A (4x) |
| Voedingsspanning |
110, 127, 155, 220 of 240 Volt, 50 Hz, 160 Watt (opname), 65 Watt
(alleen radio ontvangst)
netzekering 1,5 A (220/240 volt), anders 2,5 A
|
| Luidspreker |
1 luidspreker (permanente magneet) |
| Chassis |
| Schaub AM/FM radiochassis met druktoetsen |
| ingebouwd UKW-voorzetapparaat Schaub UKW52-4 |
| Schaub recorder/grammofoon chassis |
| uitgangsvermogen Watt |
|
| Frontplaat |
luidsprekerdoek en glazen afstemschaal |
| Golfbereik |
UKW 86-102 MHz, LW 750-2070 m, MW 183-588 m en KW 16,2-52 m |
| Afstemming |
d.m.v. 2 gekoppelde draaicondensatoren |
| Schalen |
4 horizontale schalen |
| Schakeling |
meng + mf + det + 2xlf (AM)
meng + 2xmf + det + 2xlf (UKW) |
| Aantal kringen |
5 (AM), 6 (UKW) |
| Middenfrequentie |
468 kHz (AM), 10,7 MHz (UKW) |
| Antenne |
aansluiting voor externe antenne en aarde |
| Behuizing |
noten |
| Afmetingen bxhxd |
67x47x35 cm |
| Gewicht |
35 kg |
| Verkoopprijs |
DM 1.750 |
| Geschatte waarde |
€ |
| Productieperiode |
1951-1953 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
Duitse draadrecorder |
